Bộ trao đổi nhiệt là thiết bị quan trọng trong nhiều hệ thống công nghiệp như làm mát, sưởi ấm, hóa chất hay thực phẩm. Tuy nhiên, không phải lúc nào bộ trao đổi nhiệt tiêu chuẩn cũng đáp ứng được nhu cầu thực tế của doanh nghiệp. Khi đó, gia công bộ trao đổi nhiệt theo yêu cầu riêng sẽ là giải pháp lý tưởng giúp tối ưu hiệu suất, độ bền và tính tương thích của hệ thống.

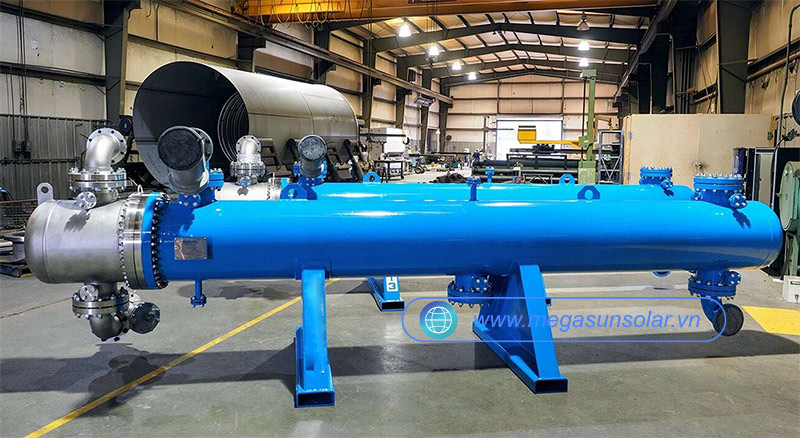

Gia công bộ trao đổi nhiệt là gì?

Gia công bộ trao đổi nhiệt là quá trình thiết kế, chế tạo và hoàn thiện các thiết bị trao đổi nhiệt theo yêu cầu kỹ thuật, công suất và điều kiện làm việc cụ thể của từng hệ thống. Đây là một công đoạn quan trọng nhằm đảm bảo thiết bị đạt hiệu suất truyền nhiệt tối ưu, hoạt động ổn định và bền bỉ trong môi trường công nghiệp.

Khác với việc chỉ nhập khẩu hay mua sẵn, gia công bộ trao đổi nhiệt giúp doanh nghiệp tùy chỉnh linh hoạt về cấu tạo, vật liệu, kích thước và thông số làm việc để phù hợp với ứng dụng thực tế – từ hệ thống nước nóng trung tâm, HVAC, đến các dây chuyền sản xuất thực phẩm, hóa chất hay năng lượng.

Tại Việt Nam, Megasun là một trong số ít đơn vị vừa sản xuất hàng loạt các model bộ trao đổi nhiệt tiêu chuẩn, vừa nhận gia công theo yêu cầu riêng của khách hàng.

• Với các model có sẵn, Megasun đã tối ưu hóa thiết kế để phù hợp với phần lớn các hệ thống dân dụng và công nghiệp phổ thông, đảm bảo khả năng giao hàng nhanh, lắp đặt dễ dàng, hiệu suất cao.
• Với các dự án đặc thù hoặc yêu cầu kỹ thuật riêng, đội ngũ kỹ sư Megasun sẽ tư vấn thiết kế, tính toán bề mặt trao đổi nhiệt, lựa chọn vật liệu và quy trình gia công phù hợp, nhằm đảm bảo thiết bị hoạt động hiệu quả nhất trong điều kiện cụ thể của khách hàng.

Các loại bộ trao đổi nhiệt thường được gia công tại Megasun

Tùy theo môi trường làm việc, lưu chất trao đổi và yêu cầu kỹ thuật, Megasun gia công các loại thiết bị sau:

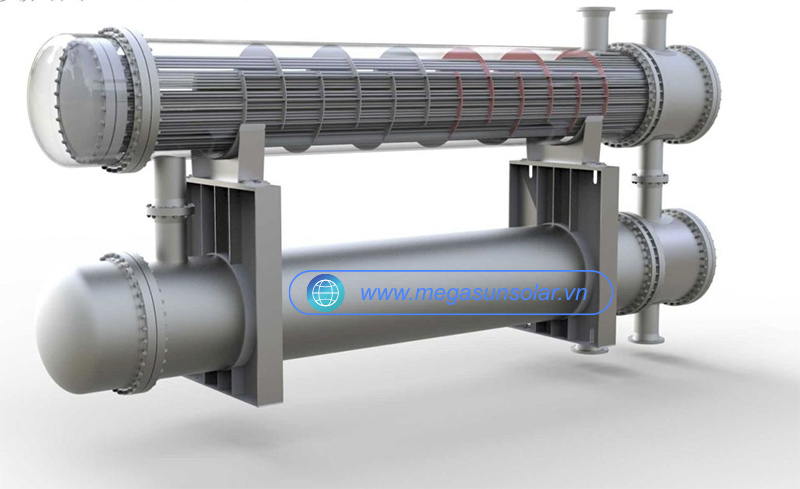

Bộ trao đổi nhiệt dạng ống chùm (Shell & Tube Heat Exchanger)

Đây là loại phổ biến nhất, được ứng dụng rộng rãi trong hệ thống nước nóng trung tâm, công nghiệp hóa chất, dầu khí, thực phẩm, năng lượng…

• Cấu tạo: gồm bó ống truyền nhiệt (ống đồng, inox 304, inox 316 hoặc titanium) nằm trong vỏ hình trụ. Nước nóng hoặc chất tải nhiệt đi qua ống, trong khi chất làm mát hoặc chất cần gia nhiệt lưu thông ở khoang vỏ để trao đổi nhiệt gián tiếp.
• Ưu điểm:
  • Hiệu suất truyền nhiệt cao, dễ vệ sinh và bảo trì.
  • Chịu được áp suất, nhiệt độ làm việc lớn.
  • Có thể tùy chỉnh kích thước, vật liệu, số lượng ống theo yêu cầu.
• Ứng dụng: Cho hệ thống nước nóng năng lượng mặt trời, bơm nhiệt, lò hơi, hệ thống trao đổi nhiệt cho hồ bơi, bể khoáng Onsen, các ứng dụng làm nóng / lạnh /nước RO, nước mặn, bể dung môi có tính chất ăn mòn…..

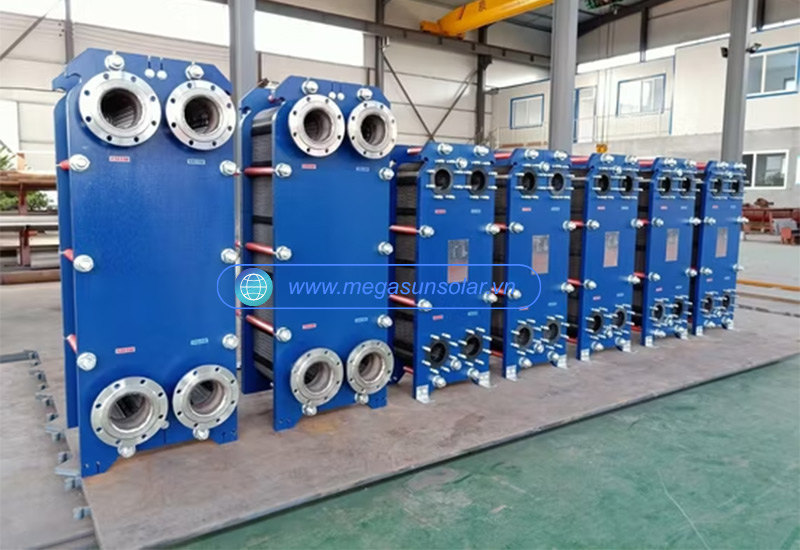

Bộ trao đổi nhiệt dạng tấm (Plate Heat Exchanger)

Đây là loại thiết bị được gia công bằng công nghệ hàn hoặc ép gioăng tấm inox, thích hợp với không gian lắp đặt nhỏ gọn, yêu cầu truyền nhiệt nhanh.

• Cấu tạo: nhiều tấm kim loại mỏng (thường là inox 304, inox 316 hoặc titanium) được xếp chồng và ép kín, tạo thành các kênh dòng chảy xen kẽ cho hai môi chất trao đổi nhiệt.
• Ưu điểm:
  • Diện tích truyền nhiệt lớn, hiệu quả cao.
  • Dễ dàng tháo lắp, vệ sinh và mở rộng công suất.
  • Tiết kiệm không gian, phù hợp với hệ thống dân dụng, khách sạn, tòa nhà cao tầng.
• Ứng dụng: dùng cho hệ thống nước nóng trung tâm, bơm nhiệt (heat pump), HVAC, thực phẩm, sữa, bia và dược phẩm.

Bộ trao đổi nhiệt dạng ống lồng ống (Double Tube Heat Exchanger)

Đây là loại thiết bị có cấu trúc đơn giản, phù hợp với lưu lượng nhỏ hoặc quy mô sản xuất vừa và nhỏ.

• Cấu tạo: gồm hai lớp ống đồng tâm – một dòng chảy qua ống trong và dòng còn lại chảy trong ống ngoài theo chiều ngược nhau.
• Ưu điểm:
  • Dễ gia công, chi phí thấp.
  • Vận hành bền bỉ, bảo trì đơn giản.
  • Tối ưu cho các ứng dụng có yêu cầu truyền nhiệt ổn định nhưng không quá cao.
• Ứng dụng: thường được dùng trong hệ thống trao đổi nhiệt dầu – nước, nước – nước, hoặc nước – gas trong các máy sấy, bơm nhiệt công suất nhỏ.

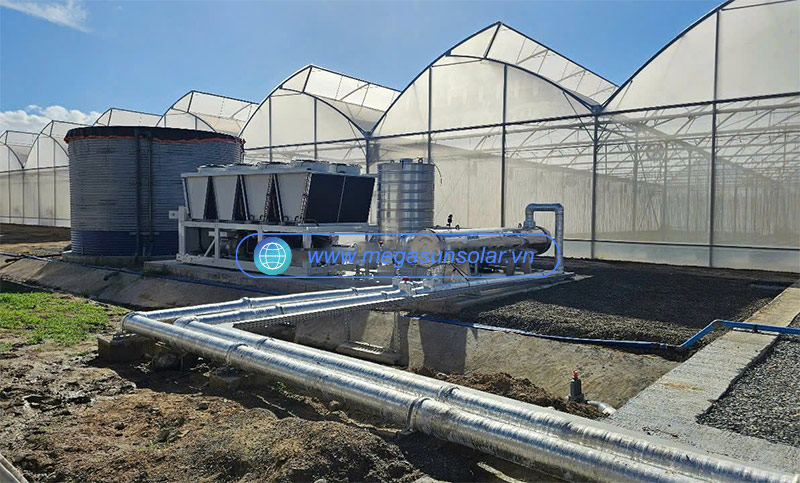

Quy trình gia công bộ trao đổi nhiệt tại Megasun

Tiếp nhận yêu cầu và khảo sát kỹ thuật

Quy trình bắt đầu từ việc tiếp nhận thông tin và yêu cầu sử dụng thực tế của khách hàng, bao gồm:

• Loại lưu chất trao đổi nhiệt (nước, dầu, khí, dung dịch đặc biệt…)
• Công suất trao đổi nhiệt mong muốn
• Nhiệt độ đầu vào – đầu ra
• Áp suất làm việc
• Không gian lắp đặt và hướng dẫn vận hành mong muốn

Từ đó, đội ngũ kỹ sư của Megasun phân tích, tính toán tải nhiệt và chọn cấu hình phù hợp, nhằm đảm bảo thiết bị hoạt động tối ưu nhất cho từng hệ thống cụ thể.

Thiết kế kỹ thuật và mô phỏng hiệu suất

Sau khi nắm rõ yêu cầu, Megasun tiến hành thiết kế chi tiết cấu trúc bộ trao đổi nhiệt bằng phần mềm chuyên dụng (AutoCAD, SolidWorks, HeatCAD…).

• Tính toán diện tích trao đổi nhiệt cần thiết.
• Xác định loại ống, đường kính, độ dày và vật liệu phù hợp (đồng, inox 304, inox 316, titanium…).
• Lựa chọn kiểu kết cấu: ống chùm, tấm, ống lồng ống hoặc ống xoắn.
• Mô phỏng quá trình truyền nhiệt và tổn thất áp suất để kiểm chứng hiệu quả trước khi chế tạo thực tế.

Bản vẽ kỹ thuật cuối cùng sẽ được duyệt và xác nhận bởi kỹ sư trưởng trước khi chuyển sang giai đoạn sản xuất.

Lựa chọn và chuẩn bị vật liệu

Toàn bộ vật liệu chế tạo đều được kiểm tra chứng nhận nguồn gốc, thành phần và chất lượng theo tiêu chuẩn ASTM hoặc JIS.

• Ống trao đổi nhiệt: dùng ống đồng, inox 304, inox 316 hoặc titanium tùy môi trường làm việc.
• Vỏ bọc: làm từ inox 304, thép sơn tĩnh điện hoặc vật liệu chống ăn mòn cao.
• Lớp bảo ôn: sử dụng Polyurethane, Glasswool hoặc Rockwool để giảm thất thoát nhiệt.

Việc lựa chọn vật liệu phù hợp giúp tăng tuổi thọ thiết bị, giảm rủi ro ăn mòn, nâng cao hiệu quả truyền nhiệt.

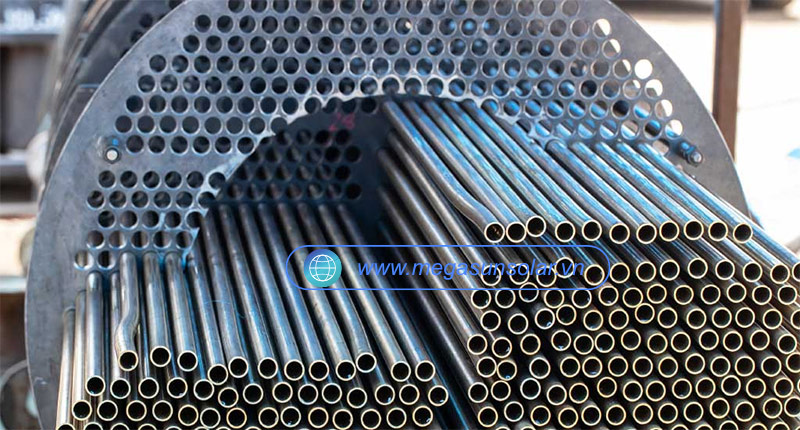

Gia công, hàn và lắp ráp

Ở giai đoạn này, các chi tiết được gia công chính xác bằng máy CNC, hàn TIG/MIG tự động để đảm bảo mối hàn đẹp, chắc và kín tuyệt đối.

• Gia công ống, tấm, mặt bích theo bản vẽ.
• Lắp ráp các chi tiết theo đúng trình tự thiết kế.
• Hàn kết cấu tổng thể, kiểm tra kích thước, độ phẳng và độ đồng tâm.

Megasun sở hữu xưởng cơ khí quy mô lớn, trang bị máy hàn plasma, máy uốn ống, máy ép thủy lực giúp rút ngắn thời gian sản xuất nhưng vẫn giữ độ chính xác cao.

Kiểm tra, thử áp và nghiệm thu chất lượng

Trước khi bàn giao, tất cả các bộ trao đổi nhiệt đều phải trải qua các bài kiểm tra nghiêm ngặt:

• Kiểm tra độ kín, rò rỉ: bằng phương pháp thử áp lực nước hoặc khí nén.
• Kiểm tra áp suất làm việc tối đa: đảm bảo thiết bị chịu được mức cao hơn 1.5 lần so với áp suất danh định.
• Đánh giá hiệu suất truyền nhiệt: đo chênh lệch nhiệt độ đầu vào – đầu ra.
• Kiểm tra ngoại quan: bề mặt, lớp hàn, lớp sơn hoặc lớp bảo ôn.

Chỉ những sản phẩm đạt 100% tiêu chuẩn mới được dán tem kiểm định và xuất xưởng.

Hoàn thiện, đóng gói và bàn giao

Sau khi kiểm tra, sản phẩm được làm sạch, sơn bảo vệ, bọc bảo ôn (nếu có) và đóng gói kỹ lưỡng để chống va đập, ăn mòn trong quá trình vận chuyển.

• Cung cấp hồ sơ kỹ thuật đầy đủ: bản vẽ, thông số, hướng dẫn lắp đặt và vận hành.
• Có thể bàn giao tại xưởng hoặc vận chuyển tận nơi lắp đặt theo yêu cầu.

Hỗ trợ lắp đặt và bảo hành sau bán hàng

Megasun không chỉ dừng lại ở khâu sản xuất mà còn hỗ trợ lắp đặt, hướng dẫn vận hành và bảo trì định kỳ.

• Bảo hành dài hạn cho sản phẩm.
• Hỗ trợ kỹ thuật 24/7 trong suốt quá trình sử dụng.
• Cung cấp linh kiện thay thế, vệ sinh và phục hồi bộ trao đổi nhiệt khi cần.

Nhờ quy trình sản xuất khép kín – kiểm soát chặt chẽ từng bước, Megasun luôn đảm bảo mỗi bộ trao đổi nhiệt đến tay khách hàng đều đạt chất lượng, hiệu suất và độ bền vượt trội, phù hợp với tiêu chuẩn kỹ thuật quốc tế và điều kiện vận hành thực tế tại Việt Nam.

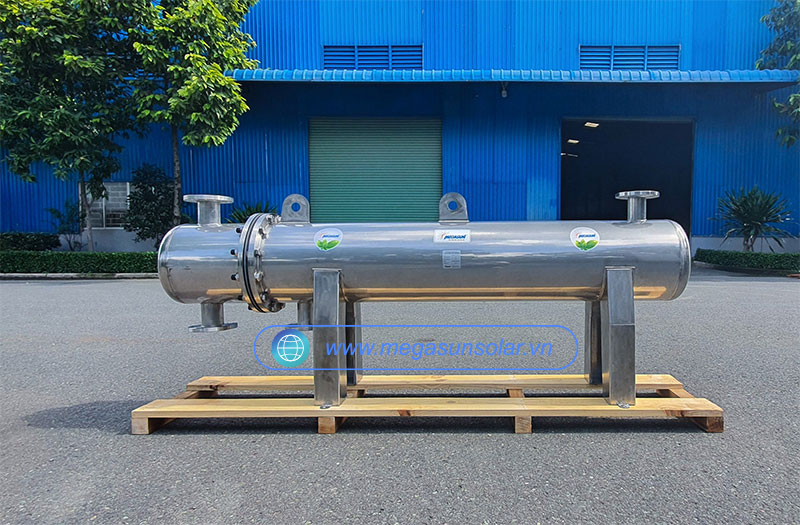

Tiêu chuẩn thiết kế và sản xuất bộ trao đổi nhiệt Megasun

• Bộ trao đổi nhiệt Megasun được thiết kế và sản xuất theo quy trình quản lý chất lượng ISO 9001:2015
• Tiêu chuẩn thiết kế độ bền và độ chịu lực : TCVN8366:2010, TCVN8251:2009 QPĐT 03-71
• Tiêu chuẩn kiểm định an toàn chịu áp lực : QPVN 2-75; TCVN8366:2010

(TCVN 8366:2010 là tiêu chuẩn được biên soạn trên cơ sở tham khảo tiêu chuẩn AS 1210:1997 Presure vessels của Austra-lia (AS) hiện hành tương đương với các tiêu chuẩn Hoa kỳ ASME, sẵn có và phù hợp với điều kiện của Việt Nam hiện nay.)

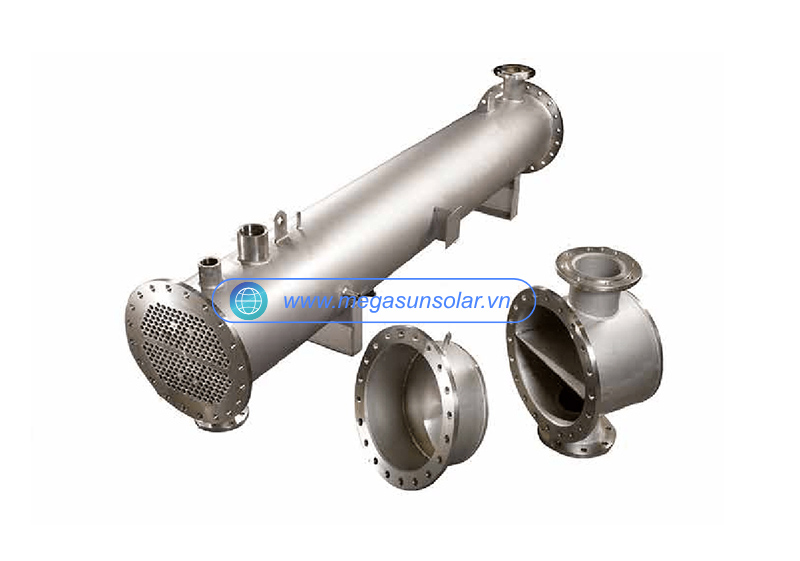

Lợi ích khi đặt gia công bộ trao đổi nhiệt theo yêu cầu

Việc đặt gia công bộ trao đổi nhiệt theo yêu cầu không chỉ giúp doanh nghiệp có được sản phẩm phù hợp hoàn hảo với hệ thống vận hành, mà còn mang lại hàng loạt lợi ích về hiệu suất, chi phí và tuổi thọ thiết bị.

Tối ưu hiệu suất truyền nhiệt cho từng ứng dụng cụ thể

Mỗi ngành công nghiệp đều có đặc thù về môi chất, nhiệt độ và áp suất làm việc khác nhau. Khi đặt gia công theo yêu cầu, kỹ sư thiết kế có thể tính toán chính xác diện tích trao đổi nhiệt, tốc độ dòng chảy, và cấu trúc dòng (đồng dòng, ngược dòng, chéo dòng) sao cho đạt hiệu suất truyền nhiệt tối đa.

• Với hệ thống nước – nước hoặc dầu – nước, việc điều chỉnh chiều dài và đường kính ống giúp tăng khả năng trao đổi nhiệt mà không làm tăng tổn thất áp suất.
• Trong các ứng dụng nhiệt độ cao hoặc môi chất ăn mòn, thiết kế riêng còn cho phép lựa chọn vật liệu chống ăn mòn và lớp cách nhiệt tối ưu hơn so với hàng tiêu chuẩn.

Kết quả là thiết bị hoạt động ổn định hơn, tiêu hao năng lượng ít hơn và đạt hiệu quả truyền nhiệt cao hơn 10–20% so với các bộ trao đổi nhiệt thông thường.

Tiết kiệm chi phí vận hành và bảo dưỡng dài hạn

Một bộ trao đổi nhiệt được thiết kế chính xác cho điều kiện vận hành thực tế sẽ giúp giảm tổn thất năng lượng, giảm tải cho bơm và hệ thống làm mát, từ đó tiết kiệm đáng kể chi phí vận hành hàng tháng.

Ngoài ra, thiết kế phù hợp còn giúp hạn chế hiện tượng nhiễm bẩn cục bộ, tắc nghẽn ống hoặc rò rỉ nhiệt, kéo dài chu kỳ bảo trì và giảm chi phí sửa chữa.

So với việc mua sản phẩm “đại trà”, giải pháp gia công riêng mang lại lợi ích kinh tế bền vững – “đầu tư một lần, sử dụng lâu dài”.

Tăng độ bền và tuổi thọ thiết bị

Khi gia công, toàn bộ cấu kiện từ ống trao đổi, tấm ống, mặt bích, vỏ bọc, lớp cách nhiệt đều được chọn theo tiêu chuẩn kỹ thuật cao (ASME, TEMA, ISO). Mỗi mối hàn được kiểm tra bằng phương pháp siêu âm, thử kín áp lực nhằm đảm bảo độ an toàn tuyệt đối.

Nhờ vậy, bộ trao đổi nhiệt gia công có thể vận hành ổn định nhiều năm trong môi trường khắc nghiệt như hóa chất, hơi nóng, hay nước biển mà không bị ăn mòn hoặc biến dạng.

Linh hoạt trong thiết kế – dễ bảo trì, vệ sinh

Một lợi thế lớn khi đặt gia công là có thể tùy chỉnh kết cấu để dễ tháo lắp, vệ sinh và thay thế chi tiết. Ví dụ:

• Bộ trao đổi nhiệt tấm có thể thiết kế thêm bu lông tháo rời để vệ sinh định kỳ nhanh chóng.
• Bộ dạng ống chùm có thể bổ sung nắp chụp đầu tháo rời hoặc mặt bích kiểm tra giúp súc rửa bên trong dễ dàng.

Điều này đặc biệt quan trọng trong các hệ thống yêu cầu vệ sinh nghiêm ngặt như thực phẩm, dược phẩm, hoặc xử lý nước tinh khiết.

Chủ động lựa chọn vật liệu – tối ưu chi phí đầu tư

Khi đặt gia công, khách hàng có thể chủ động lựa chọn vật liệu chế tạo dựa trên nhu cầu thực tế và ngân sách:

• Inox 304/316L: chịu ăn mòn tốt, thích hợp cho ngành thực phẩm, nước sạch.
• Đồng hoặc hợp kim đồng-niken: truyền nhiệt cao, dùng cho hệ thống làm mát nước biển.
• Thép carbon hoặc hợp kim titan: cho môi trường áp suất cao hoặc môi chất đặc biệt.

Nhờ sự linh hoạt này, doanh nghiệp có thể cân bằng giữa chi phí và hiệu suất, tránh lãng phí khi dùng vật liệu quá đắt hoặc kém bền so với điều kiện làm việc.

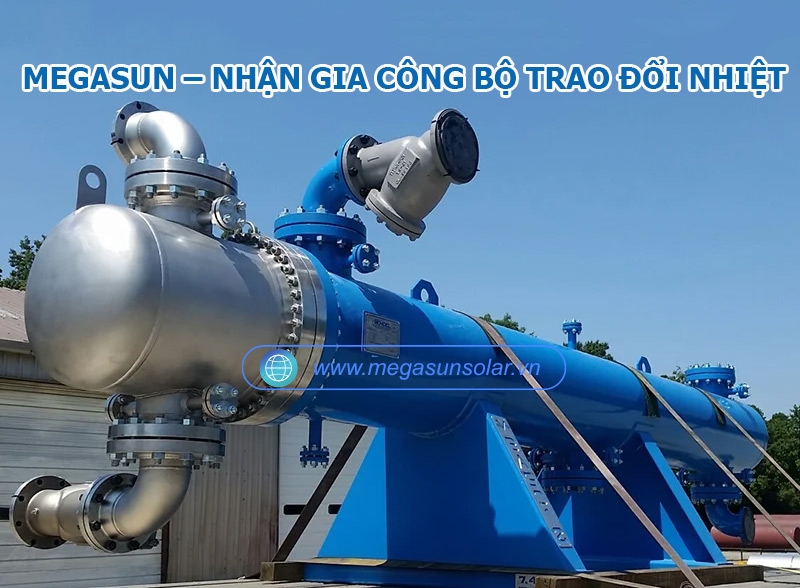

Gia công bộ trao đổi nhiệt theo yêu cầu là giải pháp giúp doanh nghiệp tối ưu hiệu suất và tiết kiệm chi phí vận hành lâu dài. Nếu quý khách đang cần đơn vị gia công bộ trao đổi nhiệt uy tín, hãy liên hệ Megasun Solar – chuyên thiết kế, sản xuất và gia công theo mọi yêu cầu kỹ thuật, đảm bảo chất lượng và tiến độ hàng đầu thị trường.
