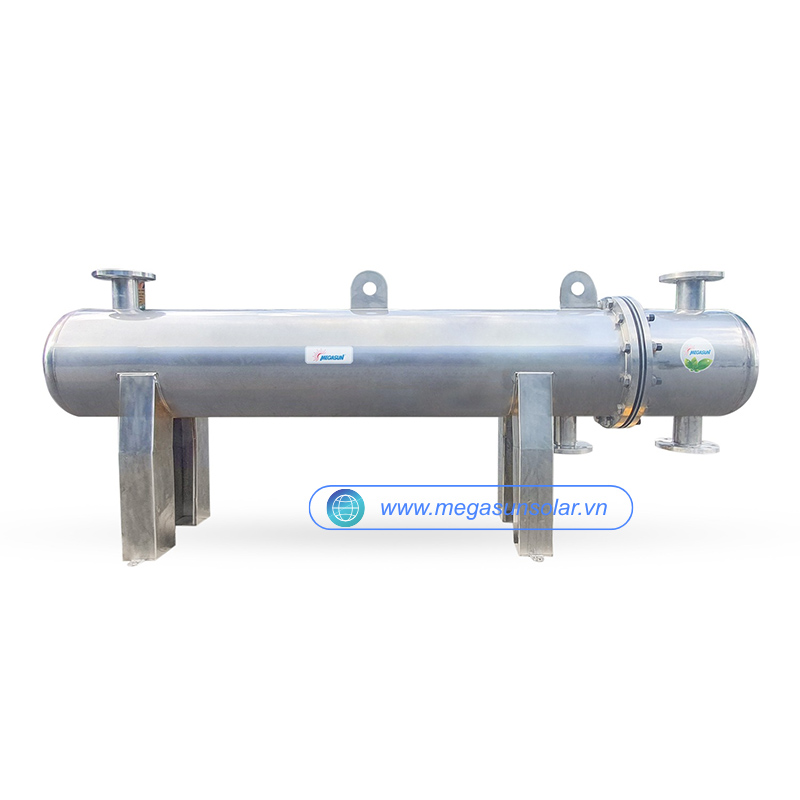

Bộ trao đổi nhiệt titanium MEGASUN-HEX-400-U-PN10-TITANIUM-304-PU-304

Mô tả

Bộ trao đổi nhiệt titanium MEGASUN-HEX-400-U-PN10-TITANIUM-304-PU-304 là thiết bị trao đổi nhiệt cao cấp, được chế tạo từ titanium nguyên khối và inox 304, mang lại hiệu suất truyền nhiệt vượt trội, chống ăn mòn tuyệt đối và độ bền vượt thời gian. Giải pháp lý tưởng cho các hệ thống nước biển, hồ bơi, năng lượng mặt trời và công nghiệp hóa chất.

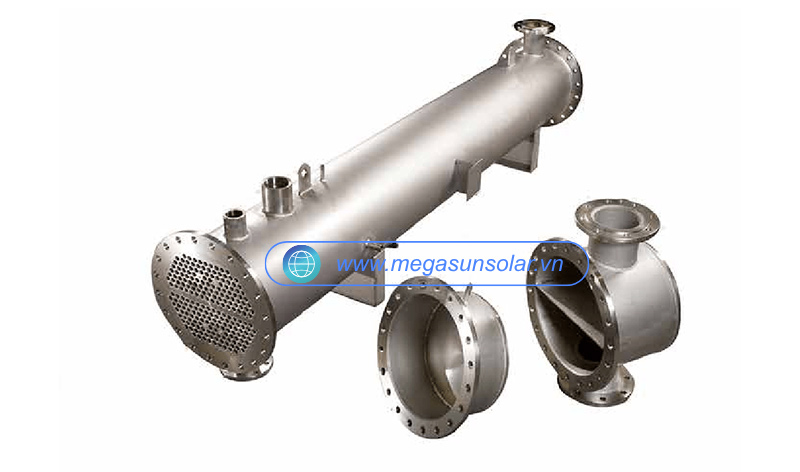

Bộ trao đổi nhiệt ống chùm là gì?

Bộ trao đổi nhiệt (Heat Exchanger) là thiết bị cho phép truyền năng lượng nhiệt giữa hai dòng chất lỏng hoặc khí ở nhiệt độ khác nhau mà không để chúng tiếp xúc trực tiếp. Thiết bị này giúp tận dụng nhiệt năng hiệu quả, tiết kiệm năng lượng và duy trì sự ổn định nhiệt trong quá trình vận hành.

Trong thực tế, bộ trao đổi nhiệt được ứng dụng rộng rãi trong:

• Hệ thống nước nóng trung tâm, năng lượng mặt trời, bơm nhiệt.
• Quy trình gia nhiệt, làm mát trong nhà máy thực phẩm, hóa chất, dược phẩm.
• Hệ thống xử lý nước biển, hồ bơi, spa.

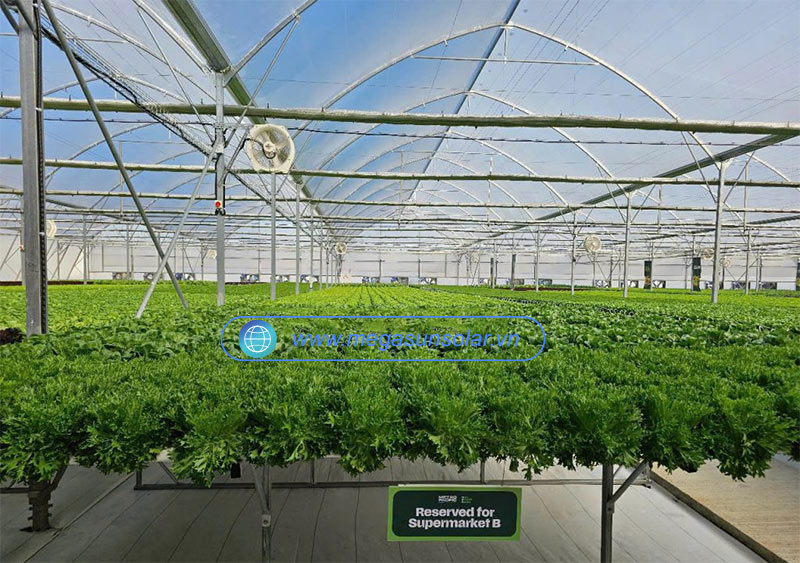

• Ứng dụng trong nông nghiệp, trồng trọt
• Các hệ thống HVAC, làm mát dầu, điều hòa trung tâm
• vv…..

Trong các loại bộ trao đổi nhiệt phổ biến hiện nay, dạng ống chùm (Shell & Tube) là cấu hình bền vững và hiệu quả nhất.

Thông số kỹ thuật

Model: MEGASUN-HEX-400-U-PN10-TITANIUM-304-PU-304

• Công suất bộ trao đổi nhiệt: 400KW
• Kiểu: Chùm ống U
• PN10: Áp suất làm việc tối đa 10 bar
• Vật liệu ống trao đổi nhiệt: Titanium
• Vật liệu vỏ của bộ trao đổi nhiệt : Inox 304
• Có lớp bảo ôn PU
• Vật liệu vỏ của lớp bảo ôn: Inox 304

Nên mua bộ trao đổi nhiệt ống chùm hay dạng tấm?

Cả hai loại bộ trao đổi nhiệt dạng ống chùm và dạng tấm – đều có ưu nhược điểm điểm riêng, nhưng lựa chọn loại nào còn phụ thuộc vào mục đích sử dụng, môi trường làm việc và yêu cầu bảo trì.

Tiêu chí	Bộ trao đổi nhiệt ống chùm	Bộ trao đổi nhiệt dạng tấm
Hiệu suất truyền nhiệt	Hiệu suất cao trong môi trường áp suất lớn, lưu lượng cao.	Hiệu suất rất cao ở lưu lượng nhỏ, chênh lệch nhiệt độ thấp.
Độ bền – tuổi thọ	Rất bền, đặc biệt khi dùng vật liệu Titanium hoặc Inox.	Dễ bị hư hỏng nếu môi chất chứa cặn hoặc tạp chất.
Khả năng chịu áp suất, nhiệt độ	Chịu áp suất đến PN10 và nhiệt độ đến 200°C.	Chịu áp suất thấp hơn, thường dưới PN6.
Vệ sinh, bảo trì	Dễ tháo rời bó ống, thuận tiện làm sạch bằng cơ học.	Phải tháo rời toàn bộ các tấm, mất nhiều thời gian.
Chi phí đầu tư ban đầu	Cao hơn một chút, nhưng bù lại tuổi thọ dài.	Giá rẻ hơn, phù hợp hệ thống nhỏ.

Nếu bạn cần một thiết bị hoạt động ổn định lâu dài, chịu được nước mặn, nước biển hoặc dung dịch có tính ăn mòn, thì bộ trao đổi nhiệt ống chùm Titanium MEGASUN-HEX-400-U-PN10-TITANIUM-304-PU-304 là lựa chọn tối ưu. Thiết bị không chỉ đảm bảo hiệu suất truyền nhiệt cao, mà còn giảm chi phí bảo dưỡng trong suốt quá trình vận hành.

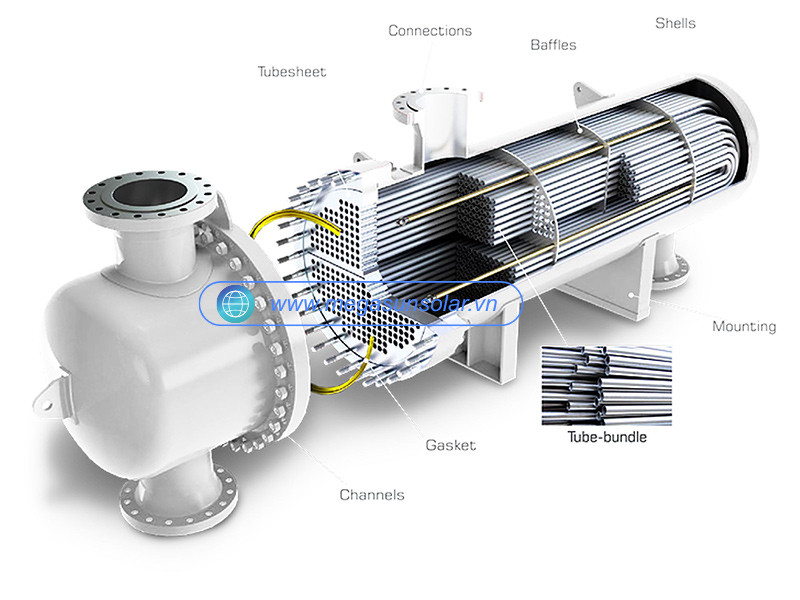

Sơ đồ nguyên lý hoạt động của bộ trao đổi nhiệt ống chùm Megasun

Bộ trao đổi nhiệt ống chùm Megasun hoạt động dựa trên nguyên lý truyền nhiệt gián tiếp – tức là hai dòng chất lỏng (hoặc khí và lỏng) có nhiệt độ khác nhau không tiếp xúc trực tiếp mà trao đổi năng lượng qua thành ống kim loại dẫn nhiệt cao.



Quá trình diễn ra như sau:

• Dòng chất lỏng nóng (thường là nước nóng hoặc dầu tải nhiệt) di chuyển trong khoang vỏ (shell side). Còn dòng chất lỏng lạnh (nước hồ bơi, nước biển hoặc nước cần gia nhiệt) đi bên trong các ống trao đổi nhiệt (tube side).
• Khi hai dòng chất lỏng này chảy ngược chiều nhau, năng lượng nhiệt từ dòng nóng sẽ truyền qua thành ống kim loại (làm từ Titanium hoặc inox 304/316) sang dòng lạnh mà không xảy ra pha trộn.
• Nhờ đó, nước lạnh được gia nhiệt nhanh chóng, còn dòng nóng sau khi truyền nhiệt sẽ được làm nguội và tuần hoàn trở lại hệ thống.

Thiết kế dạng ống chùm chữ U của Megasun giúp tăng diện tích tiếp xúc, kéo dài thời gian trao đổi nhiệt và đạt hiệu suất cao hơn so với các dạng thiết bị thông thường. Đồng thời, cơ chế này còn giúp thiết bị vận hành an toàn, ổn định và dễ bảo trì trong thời gian dài.

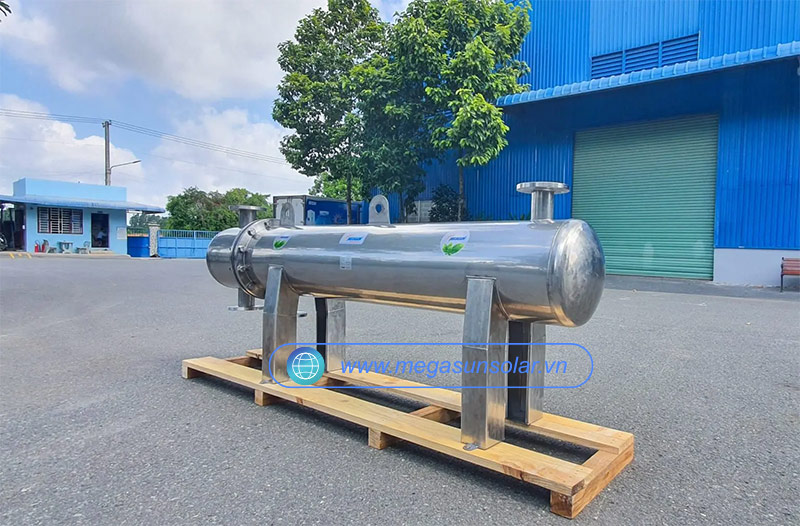

Cấu tạo của bộ trao đổi nhiệt titanium MEGASUN-HEX-400-U-PN10-TITANIUM-304-PU-304

Bộ trao đổi nhiệt titanium MEGASUN-HEX-400-U-PN10-TITANIUM-304-PU-304 có cấu trúc dạng ống chùm (Tube Heat Exchanger) với các chi tiết chế tạo hoàn toàn bằng inox 304 cao cấp, đảm bảo độ bền, chống ăn mòn và hiệu suất truyền nhiệt tối ưu.

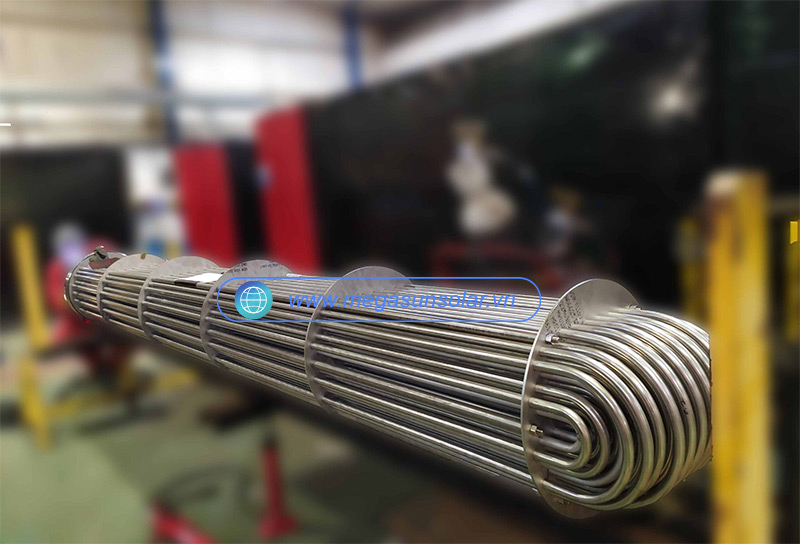

Ống trao đổi nhiệt

Phần ống trao đổi nhiệt (Tube bundle) gồm nhiều ống nhỏ bằng titanium. Các ống được uốn hình chữ U để tăng diện tích tiếp xúc và cho phép giãn nở linh hoạt khi thay đổi nhiệt độ. Đây là nơi diễn ra quá trình trao đổi nhiệt chính giữa hai dòng nóng – lạnh.

Vỏ bộ trao đổi nhiệt

Phần vỏ (Shell) bao bọc toàn bộ cụm ống bên trong, được làm từ inox 304 dày giúp chịu áp lực và chống rò rỉ. Kích thước và dung tích vỏ được tính toán để tạo ra luồng chảy ổn định, đảm bảo hiệu suất truyền nhiệt tối đa.

Mặt liên kết ống trao đổi nhiệt

Bề mặt liên kết (Tube sheet) giúp cố định bó ống và ngăn tách hai môi chất. Bộ phận này được gia công bằng inox 304 với mối hàn kín, đảm bảo độ an toàn và ổn định khi làm việc ở áp suất cao.

Mép seal định chịu nhiệt

Mép seal (gioăng chịu nhiệt) làm bằng cao su silicone hoặc EPDM, giúp chống rò rỉ, chịu được nhiệt độ cao và môi trường hóa chất nhẹ, đảm bảo thiết bị hoạt động ổn định và an toàn.

Lớp bảo ôn giữ nhiệt

Lớp cách nhiệt bằng PU Foam hoặc bông thủy tinh được bọc ngoài vỏ inox nhằm hạn chế thất thoát nhiệt ra môi trường, tiết kiệm năng lượng và duy trì hiệu suất ổn định.

Đầu cấp nước vào/ra sơ cấp & thứ cấp

Thiết bị có hai đầu kết nối cấp và hồi nước được bố trí khoa học, thuận tiện cho việc lắp đặt hệ thống nước nóng – lạnh. Đầu nối được làm bằng ren inox 304 hoặc mặt bích PN10, giúp tăng độ kín và dễ bảo trì.

Thanh đỡ

Hệ thống thanh đỡ bằng inox 304 hoặc thép mạ kẽm sơn tĩnh điện, giúp cố định chắc chắn thiết bị, đảm bảo an toàn trong quá trình vận hành.

Vỏ bảo ôn của bộ trao đổi nhiệt

Lớp vỏ bảo ôn ngoài bằng inox 304 cao cấp, vừa tăng tính thẩm mỹ vừa bảo vệ lớp cách nhiệt bên trong khỏi tác động môi trường.

Phụ kiện tùy chọn

Tùy yêu cầu hệ thống, thiết bị có thể tích hợp thêm:

• Đồng hồ đo áp và nhiệt độ: Giúp theo dõi trạng thái vận hành.
• Van an toàn, van xả khí, van xả đáy: Hỗ trợ vận hành và bảo trì dễ dàng.
• Khung chân hoặc giá đỡ: Giúp cố định thiết bị, dễ lắp đặt trong hệ thống hiện hữu.

Ưu điểm nổi bật bộ trao đổi nhiệt titanium MEGASUN-HEX-400-U-PN10-TITANIUM-304-PU-304

Bộ trao đổi nhiệt MEGASUN-HEX-400-U-PN10-TITANIUM-304-PU-304 đã và đang trở thành lựa chọn hàng đầu trong nhiều dự án công nghiệp và dân dụng cao cấp nhờ những ưu điểm nổi bật sau:

Vật liệu Titanium cao cấp – chống ăn mòn tuyệt đối

Điểm khác biệt lớn nhất của MEGASUN-HEX-400-U-PN10-TITANIUM-304-PU-304 nằm ở vật liệu titanium tinh khiết của ống trao đổi nhiệt. Titanium có khả năng chống ăn mòn hóa học, điện phân và muối biển gần như tuyệt đối, cho phép thiết bị hoạt động bền bỉ trong các môi trường đặc biệt như:

• Hệ thống nước biển, nước muối hoặc dung dịch hóa chất.
• Hệ thống gia nhiệt trong ngành thực phẩm, dược phẩm – yêu cầu độ sạch và an toàn cao.
• Ứng dụng trong hồ bơi, spa, và bồn nước nóng sử dụng nước có độ khoáng cao.

Hiệu suất truyền nhiệt cao – tiết kiệm năng lượng

Thiết kế dạng ống chùm xoắn U với mật độ ống dày và tối ưu khoảng cách giữa các baffle (vách hướng dòng) giúp tăng cường đối lưu nhiệt, giảm tổn thất năng lượng. Nhờ đó:

• Hiệu suất truyền nhiệt đạt tới 90–95% so với công suất danh định.
• Rút ngắn thời gian gia nhiệt, giúp tiết kiệm điện năng hoặc nhiên liệu cho hệ thống.
• Duy trì hiệu suất ổn định lâu dài, không bị suy giảm do cáu cặn hay gỉ sét.

Cấu tạo chắc chắn, vật liệu cao cấp

Toàn bộ vỏ ngoài và mặt bích được chế tạo từ inox 304 chống gỉ, kết hợp lớp cách nhiệt PU Foam dày, giúp:

• Hạn chế thất thoát nhiệt ra môi trường.
• Giữ nhiệt độ ổn định trong suốt quá trình vận hành.
• Nâng cao tuổi thọ thiết bị, đặc biệt trong môi trường ẩm hoặc nhiệt độ cao.

Áp suất làm việc cao – vận hành an toàn

Bộ trao đổi nhiệt titanium Megasun cho phép thiết bị chịu được áp suất làm việc lên tới 10 bar, đảm bảo an toàn tuyệt đối trong các hệ thống có áp lực nước cao hoặc yêu cầu truyền nhiệt nhanh.

Bên cạnh đó, mỗi sản phẩm đều được kiểm định áp lực nghiêm ngặt trước khi xuất xưởng, đáp ứng tiêu chuẩn chất lượng ISO và CE.

Dễ dàng bảo trì – tuổi thọ lên đến hàng chục năm

Cấu trúc modular (dạng mô-đun tháo lắp) giúp việc vệ sinh, bảo trì, thay thế linh kiện trở nên nhanh chóng. Với vật liệu titanium và inox 304, thiết bị có tuổi thọ trung bình trên 15 năm, hoạt động ổn định mà không cần bảo dưỡng phức tạp.

Thiết kế theo tiêu chuẩn Megasun – hiệu suất vượt trội, thẩm mỹ cao

Là sản phẩm chính hãng Megasun, model HEX-400-U-PN10-TITANIUM-304-PU-304 được gia công bằng công nghệ hàn TIG tiên tiến, kiểm tra siêu âm mối hàn, đảm bảo:

• Độ kín tuyệt đối, không rò rỉ.
• Thiết kế tinh tế, bề mặt inox sáng bóng, gọn gàng, phù hợp lắp đặt trong không gian kỹ thuật hiện đại.
• Tương thích hoàn hảo với bồn bảo ôn, hệ thống bơm nhiệt, năng lượng mặt trời, hoặc nồi hơi công nghiệp.

Hướng dẫn chọn mua bộ trao đổi nhiệt phù hợp

Xác định nhu cầu và điều kiện vận hành

Trước tiên, cần xác định rõ các thông số của hệ thống như:

• Lưu lượng dòng nước hoặc môi chất trao đổi nhiệt.
• Nhiệt độ đầu vào – đầu ra mong muốn.
• Áp suất làm việc của đường ống.
• Tính chất của môi trường (nước sạch, nước muối, hóa chất, clo…).

Nếu môi trường chứa muối hoặc có độ ăn mòn cao (như hồ bơi nước mặn, khu công nghiệp ven biển), bạn nên ưu tiên vật liệu titanium. Đây chính là lý do MEGASUN-HEX-400-U-PN10-TITANIUM-304-PU-304 được ưa chuộng – nhờ khả năng chống ăn mòn tuyệt đối và độ bền vượt trội so với inox thông thường.

Lựa chọn kiểu thiết bị phù hợp

Hiện nay có hai dạng phổ biến: ống chùm (shell & tube) và dạng tấm (plate).

• Dạng ống chùm: phù hợp cho môi trường khắc nghiệt, lưu lượng lớn, ít phải vệ sinh.
• Dạng tấm: thích hợp cho môi trường sạch, yêu cầu truyền nhiệt nhanh và dễ tháo lắp.

Với cấu trúc ống chùm hình U, bộ trao đổi nhiệt MEGASUN-HEX-400-U-PN10-TITANIUM-304-PU-304 mang đến ưu điểm kép – hiệu suất truyền nhiệt cao và dễ bảo trì, đặc biệt lý tưởng cho các hệ thống công nghiệp và hồ bơi cao cấp.

Kiểm tra thông số kỹ thuật và vật liệu chế tạo

Một bộ trao đổi nhiệt tốt cần đáp ứng các tiêu chí:

• Áp suất làm việc tối thiểu PN10 (10 bar).
• Vật liệu ống và vỏ chịu ăn mòn tốt (titanium, inox 304/316).
• Lớp cách nhiệt PU Foam giúp hạn chế thất thoát nhiệt.
• Hiệu suất truyền nhiệt đạt từ 90–95% công suất danh định.

Ưu tiên thương hiệu và dịch vụ hậu mãi

Một yếu tố quan trọng khác là nguồn gốc sản phẩm và hỗ trợ kỹ thuật. Megasun là thương hiệu Việt Nam uy tín, chuyên sản xuất thiết bị nhiệt năng đạt tiêu chuẩn quốc tế, với đội ngũ kỹ sư tư vấn, bảo hành và cung cấp linh kiện đầy đủ.

Với hiệu suất truyền nhiệt tối ưu và khả năng chống ăn mòn vượt trội, bộ trao đổi nhiệt titanium MEGASUN-HEX-400-U-PN10-TITANIUM-304-PU-304 là giải pháp bền vững cho hệ thống của bạn. Liên hệ Megasunsolar.vn để nhận tư vấn chi tiết và báo giá tốt nhất.
