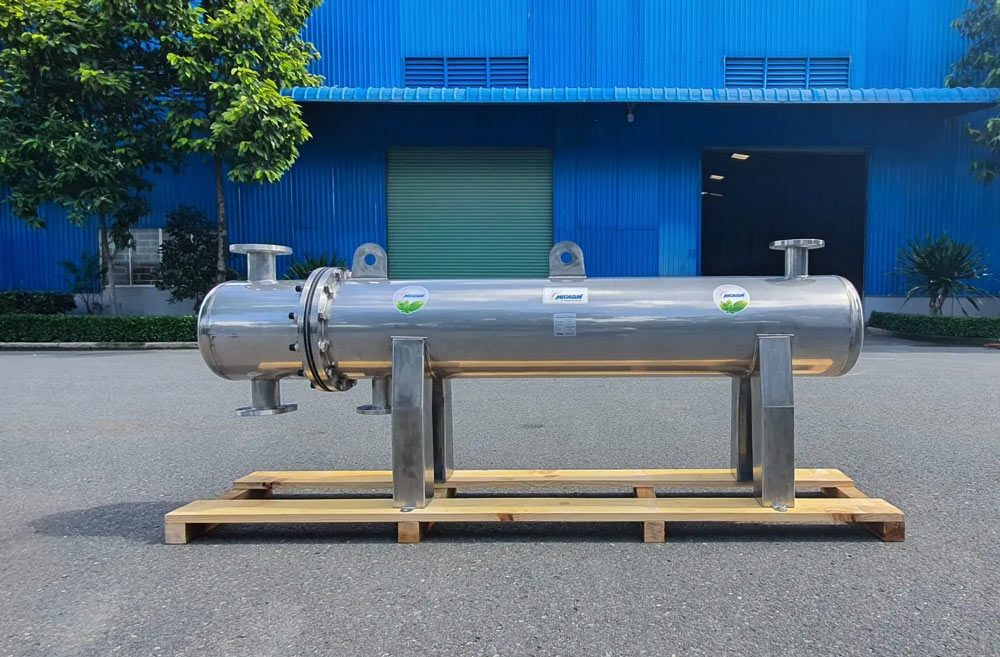

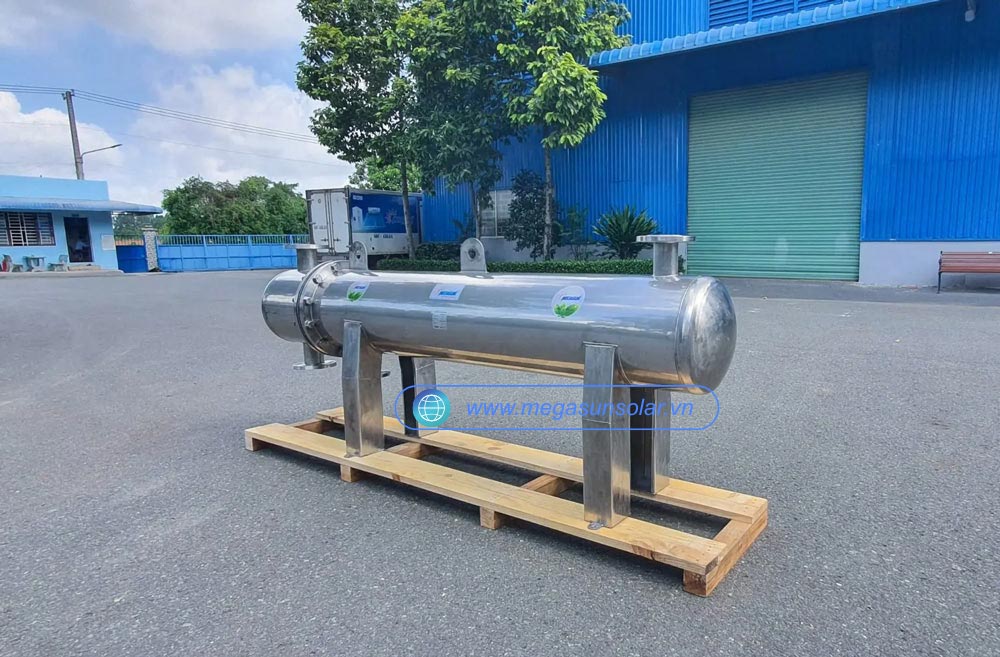

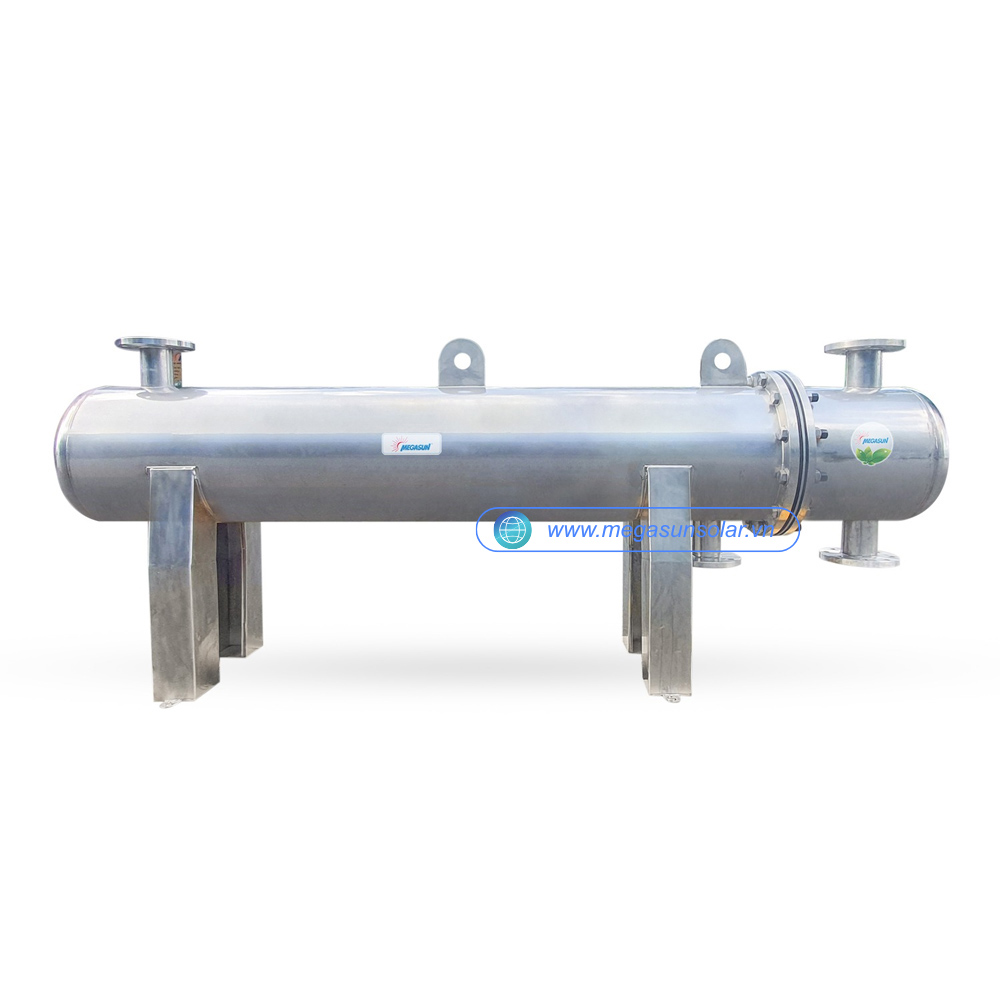

Bộ trao đổi nhiệt nước inox 304 Megasun-HEX-20-U-PN10-304-304-PU-304

Mô tả

Bộ trao đổi nhiệt nước inox 304 MEGASUN-HEX-20-U-PN10-304-304-PU-304 – Thiết bị dùng để trao đổi nhiệt giữa 2 chất lỏng, được ngăn cách bằng các ống tube nhằm ngăn sự pha trộn hoặc tiếp xúc giữa 2 chất lỏng với nhau. Thông qua sự tiếp xúc cùng sự chênh lệch nhiệt này giúp 2 chất lỏng có thể trao đổi nhiệt với nhau.

Thông số kỹ thuật

Bộ trao đổi nhiệt nước inox 304 Megasun-HEX-20-U-PN10-304-304-PU-304:

• Công suất bộ trao đổi nhiệt: 20KW
• Kiểu: Chùm ống U
• PN10: Áp suất làm việc tối đa 10 bar
• Vật liệu ống trao đổi nhiệt: Inox 304
• Vật liệu vỏ của bộ trao đổi nhiệt : Inox 304
• Có lớp bảo ôn PU
• Vật liệu vỏ của lớp bảo ôn : Inox 304

Bộ trao đổi nhiệt nước là gì?

Bộ trao đổi nhiệt nước là thiết bị dùng để trao đổi nhiệt giữa 2 chất lỏng, được ngăn cách bằng các ống tube để ngăn ngừa sự pha trộn/ tiếp xúc giữa 2 chất lỏng với nhau. Thông qua sự chênh lệch nhiệt độ và tiếp xúc này, 2 chất lỏng sẽ thực hiện trao đổi nhiệt với nhau.

Model Megasun-HEX-20-U-PN10-304-304-PU-304 là thiết bị trao đổi nhiệt dạng chùm ống U Shell and tube heat exchanger. Là một trong những dạng thiết bị trao đổi nhiệt mà chất tản nhiệt & dung môi cần gia nhiệt được ngăn cách qua chùm ống trao đổi nhiệt.

Bộ trao đổi nhiệt Megasun được ứng dụng rộng rãi trong nhiều lĩnh vực & nhiều ứng dụng khác nhau:

• Cho hệ thống nước nóng năng lượng mặt trời;
• Bơm nhiệt;
• Lò hơi;
• Hệ thống trao đổi nhiệt cho hồ bơi;
• Bể khoáng Onsen;
• Các ứng dụng làm nóng/ lạnh/ nước RO, nước mặn, bể dung môi có tính chất ăn mòn….

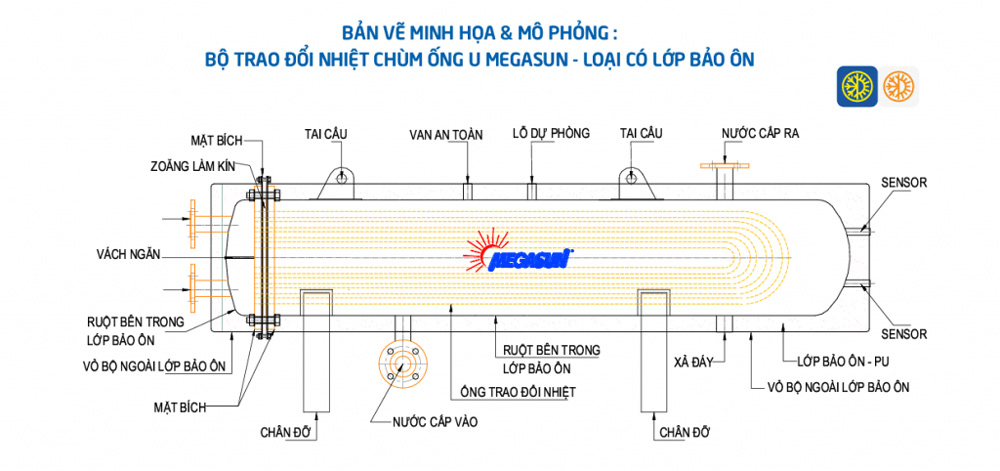

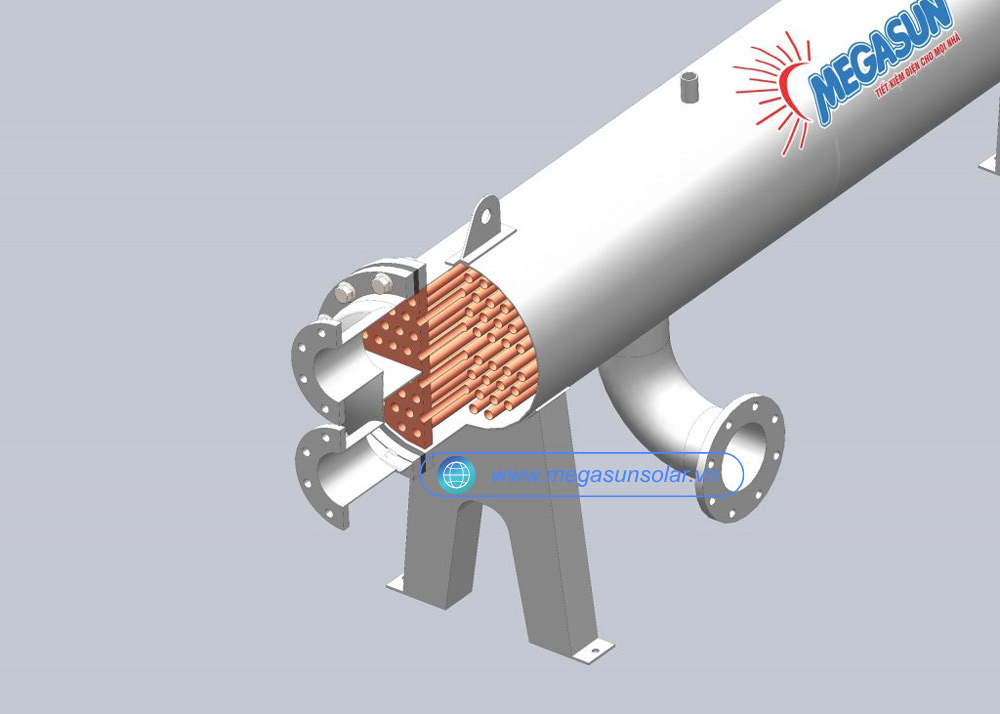

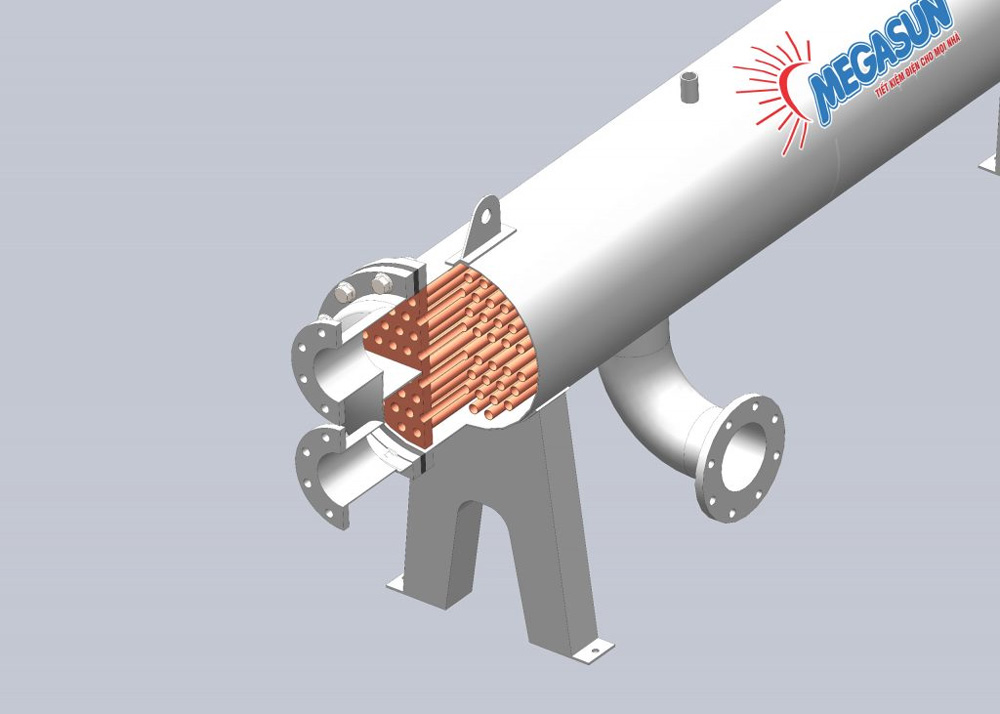

Cấu tạo bộ trao đổi nhiệt nước inox 304 Megasun-HEX-20-U-PN10-304-304-PU-304

Bộ trao đổi nhiệt nước inox Megasun có cấu tạo gồm những bộ phận chính sau:

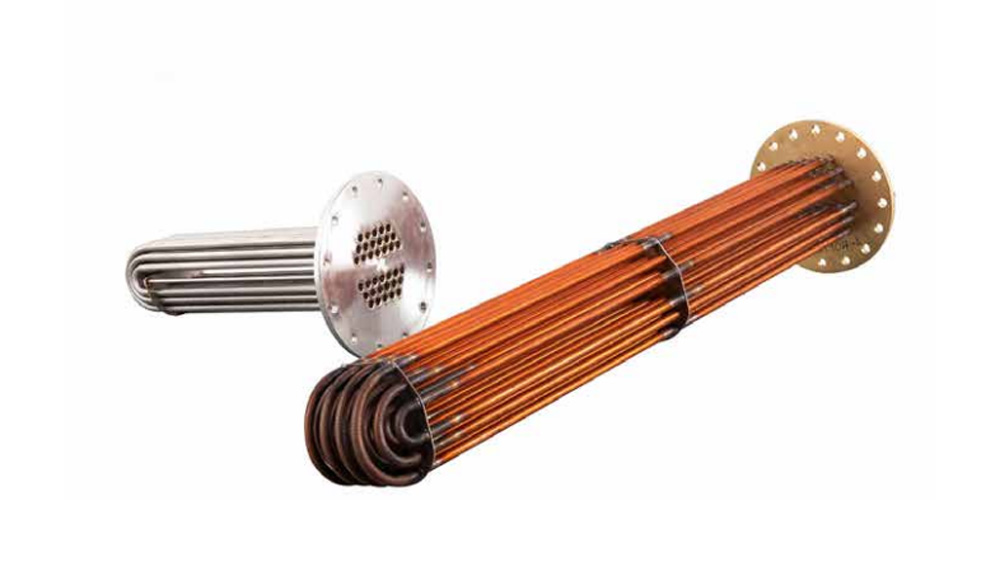

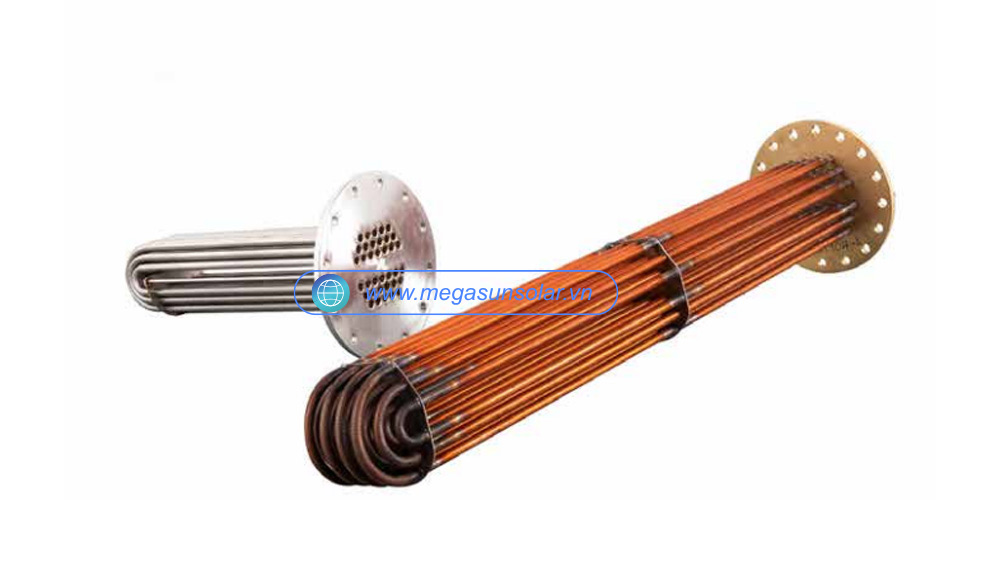

Ống trao đổi nhiệt

Tube exchanger là bề mặt truyền nhiệt giữa chất lỏng bên trong, là thành phần quan trọng nhất của bộ trao đổi nhiệt dạng ống chùm. Vật liệu phổ biến của ống trao đổi nhiệt thường là Inox 304, ống đồng – copper.

Tuy nhiên với thiết bị trao đổi nhiệt dạng ống chùm của Megasun chúng tôi có vật liệu cao cấp hơn là Inox 316 hoặc Titanium, đáp ứng đa dạng mọi nguồn nước.

Miếng seal đệm chịu nhiệt

Miếng zoon (seal) đệm bộ trao đổi nhiệt nước dạng ống chùm được sử dụng để liên kết giữa các ống trao đổi nhiệt và các thành phần khác như mặt sàng ống hoặc vách ngăn. Chúng thường được làm từ vật liệu chịu nhiệt độ cao, chống ăn mòn . Đảm bảo độ kín nước trong mọi điều kiện sử dụng .

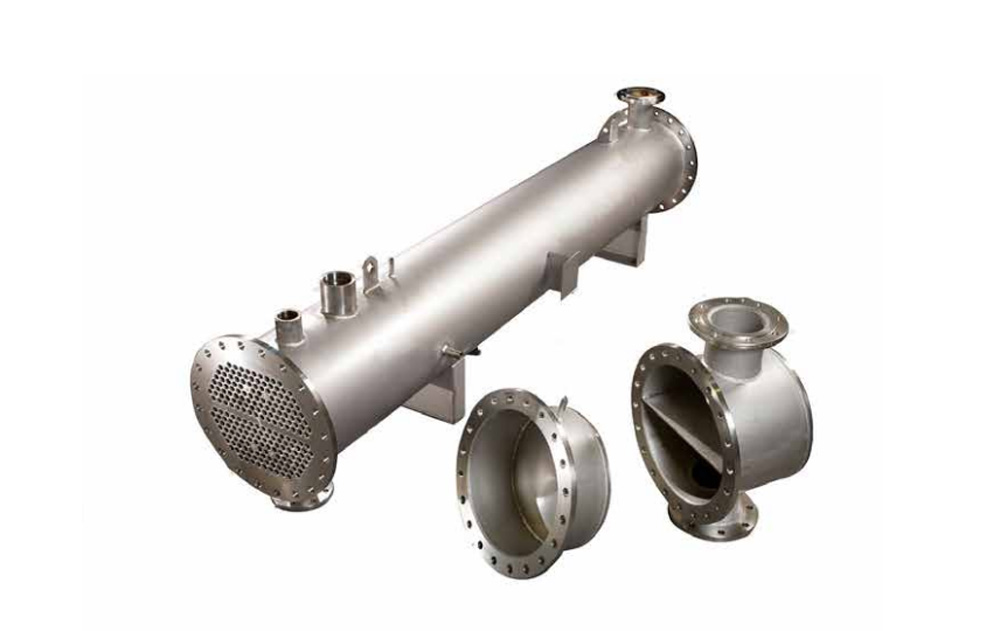

Vỏ bộ trao đổi nhiệt

Vỏ của bộ trao đổi nhiệt dạng ống chùm là bộ phận chứa chất lỏng bên ngoài ống trao đổi nhiệt. Nó có chức năng bảo vệ các ống trao đổi nhiệt và lưu chứa chất lỏng bên ngoài ra vào thiết bị trao đổi nhiệt.

Vật liệu của vỏ bộ trao đổi nhiệt Megasun thường được chế tạo từ thép chống rỉ: Inox 304, Inox 316 hoặc Titanium.

Mặt liên kết ống trao đổi nhiệt

Mặt liên kết ống trao đổi nhiệt tube sheet là một tấm kim loại tròn nhằm mục đích giữ chặt và cố định ống trao đổi nhiệt bằng cách hàn hoặc khoét rãnh. Điều này ngăn chất lỏng ở trong ống trao đổi nhiệt trộn lẫn với chất lỏng ở ngoài.

Vật liệu của mặt lắp ống cần được chọn lựa có tính chất tương đồng với vật liệu ống trao đổi nhiệt và khoang chứa, đảm bảo khả năng chống ăn mòn trong quá trình sử dụng.

Lớp bảo ôn giữ nhiệt (tùy chọn thêm)

– Tiêu chuẩn: Bộ trao đổi nhiệt Megasun sử dụng lớp cách nhiệt là polyurethane foam được phun đổ bằng máy trộn tự động áp suất cao, với độ dày tiêu chuẩn là 50mm, đảm bảo độ tổn thất nhiệt nhỏ nhất.

– Tỷ trọng: 40-45Kg/m3

– Độ cách nhiệt: ≤0.030W/mk

• Tùy chọn vật liệu bảo ôn khác: Glasswood / Rockwood (chỉ nên dùng cho bồn bảo ôn yêu cầu nhiệt độ làm việc trên 100°C hoặc các yêu cầu riêng khác)
• Tùy chọn độ dày cách nhiệt: 75mm, 100mm, 125mm, 150mm, 200mm,…

Đầu cấp nước vào / ra sơ cấp & thứ cấp

Đầu cấp nước vào / ra sơ cấp & thứ cấp có vai trò đưa chất lỏng vào/ra phía trong ống trao đổi nhiệt , kiểm soát dòng chảy của chất lỏng phía trong ống. Vật liệu chế tạo thường được làm bằng inox 304 / 316 / Titanium – với quy cách ( Ren trong , ren ngoài hoặc mặt bích ) – kích thước theo yêu cầu cụ thể của từng dự án / ứng dụng.

Thanh buộc

Thanh buộc Tie rods của bộ trao đổi nhiệt dạng ống chùm là các thanh kim loại hoặc EPDM chắc chắn -nhằm mục đích liên kết các phần cấu tạo của thiết bị trao đổi nhiệt dạng ống chùm lại với nhau. Thanh buộc – Tie-rods giữ cho các thành phần không bị lệch hướng, đảm bảo sự ổn định và an toàn cho toàn bộ thiết bị trong quá trình hoạt động.

Vỏ lớp bảo ôn của bộ trao đổi nhiệt

Vỏ lớp bảo ôn của bộ trao đổi nhiệt Megasun thường được làm bằng các vật liệu sau :

• Inox SUS304 / SUS316
• Thép mạ kẽm sơn tĩnh điện 2 lớp loại Primax Protect & GStyle E – Chống rỉ sét & ăn mòn muối biển – chuyên dùng cho vùng biển.

Phụ kiện (tùy chọn thêm)

Đồng hồ nhiệt kế: Đồng hồ đo nhiệt độ dạng cơ ( Tùy chọn điện tử ) – được lắp đặt ở vị trí cao trên thân bộ trao đổi nhiệt để đo & hiển thị nhiệt độ hiện tại bên trong bộ trao đổi nhiệt .

Đồng hồ áp suất: Đồng hồ đo áp suất dạng cơ ( Tùy chọn điện tử ) – được lắp đặt ở vị trí cao trên thân bộ trao đổi nhiệt để đo & hiển thị áp suất hiện tại bên trong bộ trao đổi nhiệt

Van an toàn: Với tất cả các loại bồn/ bộ trao đổi nhiệt chịu áp lực (dạng kín ) phải bắt buộc lắp đặt van an toàn, với áp suất xả tối đa bằng áp suất làm việc tối đa của bồn/ bộ trao đổi nhiệt tương ứng. Van được lắp ở vị trí cao, với số lượng tối thiểu là 1 cái cho áp suất nhỏ dưới 6bar, với các bồn/ bộ trao đổi nhiệt có áp suất cao khuyến nghị nên lắp đặt tối thiểu 2 cái.

Van an toàn phải được kiểm tra định kỳ hàng tuần hoặc hàng tháng/ định kỳ tùy theo tình trạng hoạt động. Nhà sản xuất không chịu trách nhiệm và bảo hành về lỗi gây ra bởi việc thiếu van an toàn hoặc van an toàn không đúng/ van an toàn bị hư hoặc không bảo trì đúng .

Van xả khí tự động: Là thiết bị an toàn nằm ở phía trên đỉnh của bộ trao đổi nhiệt/ bồn – để xả tự động lượng khí tồn tại trong bộ trao đổi nhiệt/ bồn chứa – nhằm tránh các sự cố, hư hỏng liên quan đến việc có tồn không khí trong bộ trao đổi nhiệt/ bồn nước nóng và hệ thống đường ống.

Ưu điểm nổi bật của bộ trao đổi nhiệt dạng ống chùm Megasun

Hiệu suất truyền nhiệt cao

Bộ trao đổi nhiệt nước dạng ống chùm Megasun được thiết kế tối ưu với bề mặt trao đổi lớn, cho phép quá trình truyền nhiệt diễn ra nhanh chóng và hiệu quả. Nhờ đó, thiết bị có thể tận dụng tối đa nguồn nhiệt, giúp tiết kiệm năng lượng và chi phí vận hành cho hệ thống.

Khả năng chống pha trộn môi chất

Thiết kế ống chùm giúp tách biệt hoàn toàn hai dòng chất tải nhiệt, ngăn ngừa hiện tượng pha trộn hoặc rò rỉ. Điều này đặc biệt quan trọng trong các hệ thống xử lý nước nóng, nước lạnh, hay môi chất có tính ăn mòn, đảm bảo an toàn và độ tin cậy trong quá trình hoạt động.

Cấu trúc đơn giản, dễ dàng lắp đặt và bảo trì

Bộ trao đổi nhiệt nước inox Megasun có cấu tạo không quá phức tạp, thuận tiện cho quá trình lắp đặt tại công trình. Ngoài ra, việc tháo lắp để vệ sinh hoặc bảo trì cũng nhanh chóng và tiết kiệm chi phí, giúp thiết bị duy trì hiệu suất lâu dài.

Khả năng điều chỉnh dòng chảy linh hoạt

Một ưu điểm khác của thiết bị là khả năng điều chỉnh dòng chảy các chất tải nhiệt bên trong ống. Nhờ vậy, hệ thống có thể hoạt động ở nhiều chế độ khác nhau, dễ dàng đạt hiệu suất tối ưu cho từng ứng dụng cụ thể, từ dân dụng đến công nghiệp.

Tiêu chuẩn sản xuất và thiết kế bộ trao đổi nhiệt nước inox 304 Megasun

• Bộ trao đổi nhiệt Megasun được thiết kế và sản xuất theo quy trình quản lý chất lượng ISO 9001:2015
• Tiêu chuẩn thiết kế độ bền và độ chịu lực : TCVN8366:2010 , TCVN8251:2009 QPĐT 03-71
• Tiêu chuẩn kiểm định an toàn chịu áp lực : QPVN 2-75 ; TCVN8366:2010

( TCVN 8366:2010 là tiêu chuẩn được biên soạn trên cơ sở tham khảo tiêu chuẩn AS 1210:1997 Presure vessels của Austra- lia (AS) hiện hành tương đương với các tiêu chuẩn Hoa kỳ ASME, sẵn có và phù hợp với điều kiện của Việt Nam hiện nay. )

Vì sao nên chọn bộ trao đổi nhiệt nước của Megasun?

CÔNG TY TNHH SẢN XUẤT MEGASUN với nhiều năm kinh nghiệm (hơn 19 năm) trong việc thiết kế và sản xuất bồn bảo ôn chứa nước nóng/lạnh, bộ trao đổi nhiệt. Với việc lựa chọn để sử dụng các vật liệu và linh kiện tốt nhất – chúng tôi đảm bảo cung cấp ra thị trường các sản phẩm chất lượng cao nhất với tuổi thọ lâu dài, loại bỏ sự bất tiện khi thiết bị hỏng hóc. Sản phẩm được bảo hành tiêu chuẩn lên đến 5 năm/tùy chọn đến 10 năm.

• Bộ trao đổi nhiệt với dải lưu chọn công suất lớn: Bộ trao đổi nhiệt được thiết kế dựa theo công suất, theo ứng dụng cụ thể (water to water, steam to water, heat pump …) giúp tiết kiệm tối đa chi phí và hiệu suất cao nhất.
• Bộ trao đổi nhiệt với đa dạng chủng loại vật liệu: Bộ trao đổi nhiệt Megasun được thiết kế lựa chọn vật liệu theo yêu cầu & ứng dụng của từng yêu cầu:
  • Vỏ bộ trao đổi nhiệt (ống đồng, ống inox 304, ống inox 316, ống Titanium)
  • Lớp bảo ôn (Polyurethane, Glasswood, Rockwood)
  • Vỏ bảo ôn (Inox 304, inox 316, thép sơn tĩnh điện)
• Lựa chọn áp suất làm việc theo yêu cầu
• Lựa chọn nhiệt độ làm việc tối đa theo yêu cầu
• Bảo trì dễ dàng: Bộ trao đổi nhiệt với các mặt bích liên kết DN200/DN250/DN400/DN500 … tùy chọn theo yêu cầu – giúp việc bảo trì/vệ sinh làm sạch một cách dễ dàng.
• Dễ dàng cấu kéo và vận chuyển: Bộ trao đổi nhiệt Megasun được thiết kế có thể dễ dàng xếp dỡ và vận chuyển đến nơi lắp đặt. Bộ trao đổi nhiệt với công suất lớn – được thiết kế theo cơ chế cấu kéo và vận chuyển bằng xe nâng, xe cẩu – điều này tạo điều kiện thuận lợi cho các hoạt động vận chuyển hàng hóa.

Để biết thêm thông tin chi tiết về bộ trao đổi nhiệt nước inox 304 Megasun HEX-20-U-PN10-304-304-PU-304. Quý khách vui lòng liên hệ với Megasun Solar theo số 0986.838.090 để được hỗ trợ.
