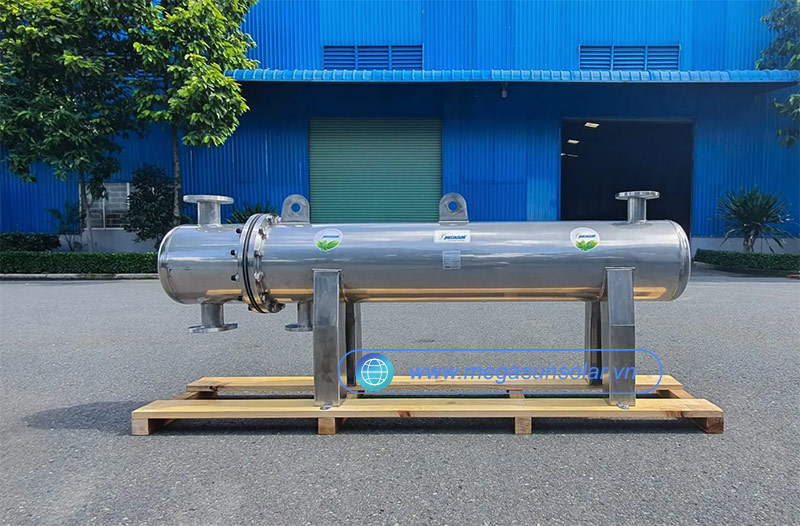

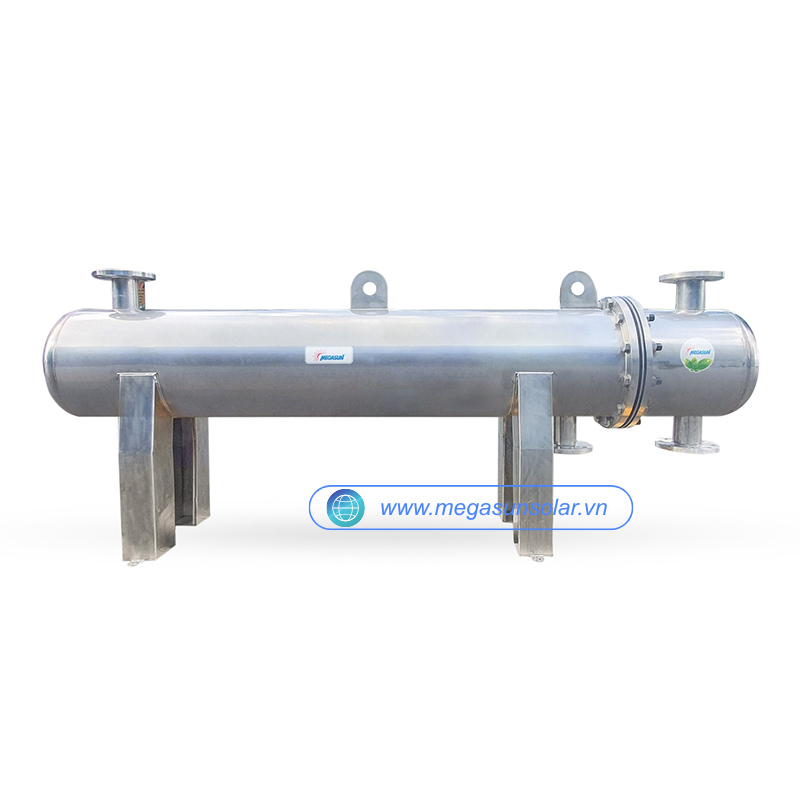

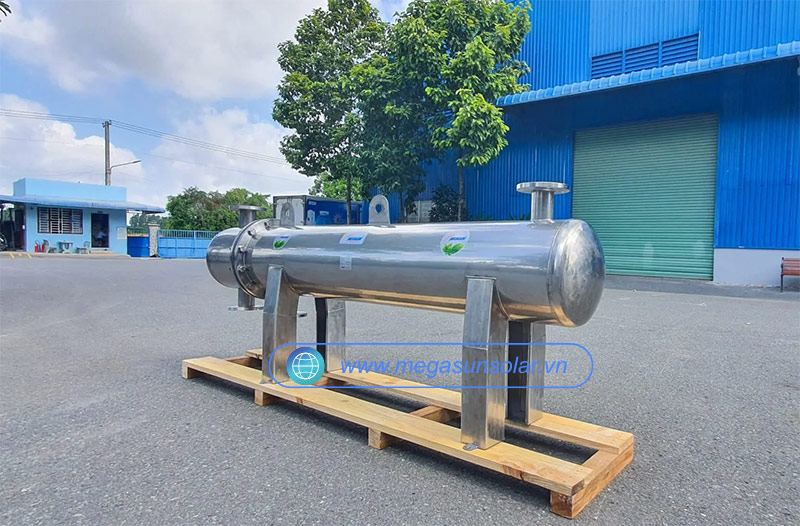

Bộ trao đổi nhiệt heat exchanger bằng đồng MEGASUN-HEX-500-U-PN10-CU-304-PU-304

Mô tả

Bộ trao đổi nhiệt heat exchanger bằng đồng MEGASUN-HEX-500-U-PN10-CU-304-PU-304 là thiết bị truyền nhiệt hiệu suất cao, được thiết kế theo cấu trúc ống chùm hiện đại với vật liệu đồng nguyên chất và vỏ inox 304 bền bỉ. Sản phẩm mang đến khả năng trao đổi nhiệt nhanh, an toàn, tiết kiệm năng lượng, lý tưởng cho các hệ thống gia nhiệt nước, bể bơi, HVAC và công nghiệp năng lượng.

Giới thiệu bộ trao đổi nhiệt heat exchanger bằng đồng Megasun

Bộ trao đổi nhiệt (Heat Exchanger) là thiết bị dùng để truyền nhiệt gián tiếp giữa hai môi chất mà không để chúng tiếp xúc trực tiếp. Thiết bị này giúp tận dụng tối đa năng lượng, nâng cao hiệu suất gia nhiệt và tiết kiệm chi phí vận hành cho hệ thống.

Trong đó, bộ trao đổi nhiệt MEGASUN-HEX-500-U-PN10-CU-304-PU-304 là sản phẩm cao cấp do Megasun sản xuất, được thiết kế theo dạng chùm ống chữ U, có công suất trao đổi nhiệt 500kW, chịu áp suất làm việc đến 10 bar, ống dẫn nhiệt bằng đồng, vỏ inox 304 và lớp bảo ôn PU cách nhiệt hiệu quả.

Nhờ cấu tạo bền bỉ và hiệu suất cao, sản phẩm là giải pháp lý tưởng cho hệ thống nước nóng trung tâm, năng lượng mặt trời, bể bơi và các ứng dụng công nghiệp.

Thông số kỹ thuật

Model: MEGASUN-HEX-500-U-PN10-CU-304-PU-304

• Công suất bộ trao đổi nhiệt: 500KW
• Kiểu: Chùm ống U
• PN10: Áp suất làm việc tối đa 10 bar
• Vật liệu ống trao đổi nhiệt: Đồng
• Vật liệu vỏ của bộ trao đổi nhiệt : Inox 304
• Có lớp bảo ôn PU
• Vật liệu vỏ của lớp bảo ôn : Inox 304

Đặc điểm cấu tạo và nguyên lý hoạt động bộ trao đổi nhiệt ống chùm MEGASUN-HEX-500-U-PN10-CU-304-PU-304

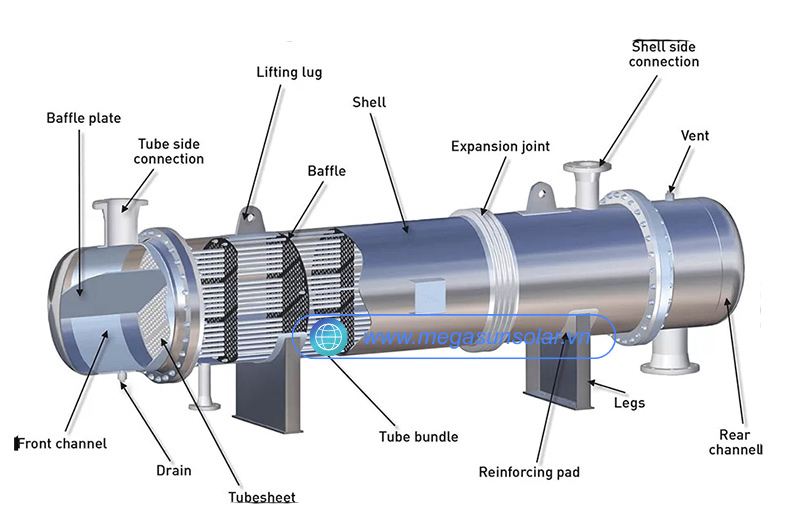

Cấu tạo của bộ trao đổi nhiệt ống chùm

Bộ trao đổi nhiệt ống chùm (Shell & Tube Heat Exchanger) là một trong những dạng thiết bị truyền nhiệt phổ biến nhất trong công nghiệp hiện nay. Cấu tạo của thiết bị gồm hai phần chính: vỏ (shell) và chùm ống (tube bundle).

• Vỏ (Shell): Đây là lớp vỏ kim loại hình trụ, được thiết kế kín, dùng để chứa môi chất thứ nhất (thường là chất lỏng hoặc hơi) lưu thông bên ngoài các ống truyền nhiệt. Vỏ chịu áp suất và nhiệt độ cao, thường chế tạo bằng thép không gỉ, thép carbon hoặc inox 304/316 tùy vào yêu cầu môi trường làm việc.
• Chùm ống (Tube bundle): Gồm nhiều ống nhỏ, được bố trí song song và gắn chặt vào hai tấm ống (tube sheet) ở hai đầu. Môi chất thứ hai lưu thông bên trong các ống này. Chất liệu ống có thể là đồng, thép không gỉ, titan, hoặc hợp kim chịu ăn mòn, đảm bảo hiệu quả truyền nhiệt cao và độ bền lâu dài.
• Tấm ống (Tube sheet): Là nơi cố định các ống truyền nhiệt, giúp ngăn cách hai dòng môi chất, đảm bảo chúng chỉ trao đổi nhiệt mà không trộn lẫn.
• Nắp chụp và khoang phân phối dòng (Head & Channel): Được lắp ở hai đầu của chùm ống, có nhiệm vụ phân phối dòng môi chất đi và về. Một số thiết kế sử dụng vách ngăn (baffle) bên trong để hướng dòng chảy, tăng cường khả năng trao đổi nhiệt.
• Vách ngăn (Baffle): Là các tấm kim loại đặt vuông góc với chùm ống, giúp tạo dòng chảy rối (turbulent flow), từ đó tăng diện tích tiếp xúc và hiệu suất truyền nhiệt. Đồng thời, vách ngăn còn giúp giữ chùm ống cố định, tránh rung lắc khi vận hành.

Tùy thuộc vào nhu cầu sử dụng, bộ trao đổi nhiệt ống chùm có thể được thiết kế với nhiều kiểu khác nhau như ống chữ U (U-tube), ống thẳng hai đầu cố định, hoặc ống tháo rời được để dễ dàng vệ sinh, bảo trì.

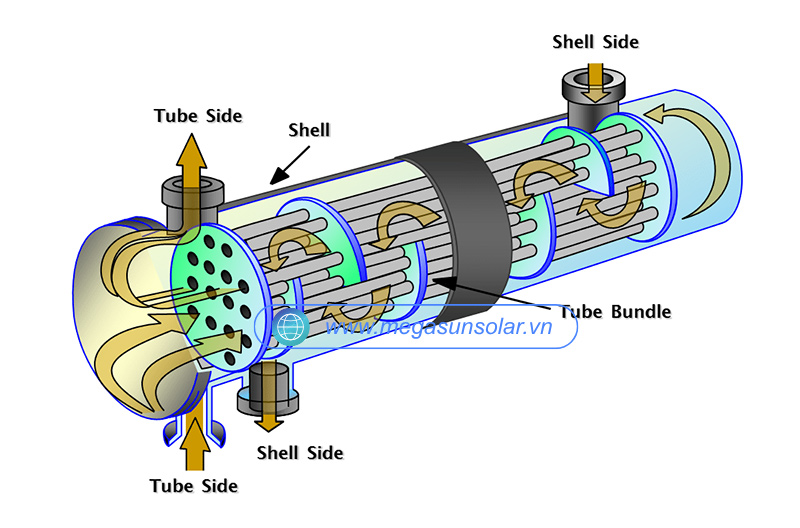

Nguyên lý hoạt động của bộ trao đổi nhiệt ống chùm

Nguyên lý làm việc của bộ trao đổi nhiệt ống chùm dựa trên sự truyền nhiệt gián tiếp giữa hai dòng môi chất có nhiệt độ khác nhau qua thành ống kim loại.

Cụ thể, quá trình diễn ra như sau:

1. Dòng môi chất nóng (ví dụ: hơi nước, dầu nóng, hoặc nước nóng) đi vào thiết bị thông qua đầu vào của vỏ (shell side) và lưu thông bên ngoài chùm ống.
2. Dòng môi chất lạnh (ví dụ: nước làm mát, dung dịch glycol, hoặc nước ngưng) được dẫn bên trong các ống truyền nhiệt (tube side).
3. Khi hai dòng chảy đi ngược chiều hoặc cùng chiều nhau, nhiệt từ môi chất nóng sẽ truyền qua thành ống kim loại sang môi chất lạnh, giúp hạ nhiệt dòng nóng và làm tăng nhiệt dòng lạnh.
4. Quá trình này diễn ra liên tục cho đến khi đạt cân bằng nhiệt, tạo ra hiệu quả trao đổi nhiệt tối đa.

Ngoài ra, thiết kế chùm ống cho phép tăng hoặc giảm số lượng ống, thay đổi chiều dài hoặc đường kính ống để tùy chỉnh công suất truyền nhiệt, đáp ứng yêu cầu cụ thể của từng hệ thống.

Vì sao nên chọn bộ trao đổi nhiệt bằng đồng của MEGASUN

MEGASUN – thương hiệu tiên phong trong lĩnh vực thiết bị nhiệt và năng lượng sạch tại Việt Nam – mang đến giải pháp tối ưu với bộ trao đổi nhiệt bằng đồng được thiết kế chuyên biệt cho hiệu quả truyền nhiệt cao và vận hành ổn định lâu dài.

Thương hiệu uy tín, hơn 15 năm kinh nghiệm

MEGASUN là đơn vị hàng đầu trong sản xuất và cung cấp thiết bị nhiệt – năng lượng, với hệ thống sản xuất hiện đại, đạt chuẩn ISO 9001:2015 và CE châu Âu. Hàng nghìn công trình lớn nhỏ trên toàn quốc và quốc tế đã tin dùng sản phẩm của MEGASUN, khẳng định vị thế thương hiệu chất lượng – uy tín – bền vững.

Hiệu suất truyền nhiệt vượt trội

Sử dụng ống trao đổi nhiệt bằng đồng nguyên chất, sản phẩm có khả năng dẫn nhiệt nhanh hơn gấp nhiều lần so với inox thông thường. Điều này giúp quá trình truyền nhiệt diễn ra nhanh, giảm thất thoát năng lượng, tiết kiệm điện và nhiên liệu đáng kể cho hệ thống.

Kết cấu chắc chắn, vật liệu cao cấp

Bộ trao đổi nhiệt MEGASUN kết hợp lõi đồng, vỏ Inox 304, cách nhiệt PU Foam, tạo nên cấu trúc hoàn hảo:

• Lõi đồng (Cu): truyền nhiệt nhanh, bền bỉ trong môi trường áp lực cao.
• Vỏ Inox 304: chống ăn mòn, chịu được nước nóng và môi trường ẩm ướt.
• Lớp PU Foam: cách nhiệt hiệu quả, giữ nhiệt lâu, giảm thất thoát năng lượng.

Nhờ đó, thiết bị vận hành ổn định, ít bảo trì, tuổi thọ cao hơn so với các dòng trao đổi nhiệt thông thường.

Sản xuất theo yêu cầu – đa dạng ứng dụng

Ngoài model có sẵn, Megasun có khả năng thiết kế, gia công bộ trao đổi nhiệt theo dung tích, áp lực và vật liệu yêu cầu, phù hợp với:

• Hệ thống nước nóng trung tâm cho khách sạn, resort, chung cư, bệnh viện.
• Hệ thống năng lượng mặt trời và bồn bảo ôn công nghiệp.
• Ứng dụng trong ngành thực phẩm, dược, hóa chất, xử lý nước, sưởi ấm.

Giải pháp của Megasun luôn được tùy chỉnh để đạt hiệu quả truyền nhiệt tối ưu cho từng công trình cụ thể.

Dịch vụ hậu mãi và bảo hành chuyên nghiệp

Megasun không chỉ cung cấp sản phẩm chất lượng mà còn đi kèm dịch vụ tư vấn, lắp đặt và bảo hành tận tâm.

• Tư vấn kỹ thuật miễn phí theo nhu cầu từng dự án.
• Bảo hành dài hạn, cung cấp linh kiện chính hãng.
• Hỗ trợ kỹ thuật trọn đời trong suốt quá trình sử dụng.

Giải pháp tiết kiệm và thân thiện môi trường

Bộ trao đổi nhiệt bằng đồng MEGASUN giúp tận dụng tối đa nguồn nhiệt sẵn có, giảm tải cho hệ thống gia nhiệt, tiết kiệm đến 30–40% năng lượng so với giải pháp truyền thống. Đây là lựa chọn phù hợp cho các doanh nghiệp, công trình hướng đến hiệu quả kinh tế và phát triển bền vững.

FAQ về bộ trao đổi nhiệt heat exchanger bằng đồng MEGASUN-HEX-500-U-PN10-CU-304-PU-304

Áp suất PN10 nghĩa là gì?

Ký hiệu PN10 cho biết thiết bị chịu được áp suất làm việc tối đa 10 bar (tương đương khoảng 10 kg/cm²).

Điều này đồng nghĩa bộ trao đổi nhiệt Megasun có thể hoạt động ổn định trong các hệ thống áp lực cao, như bơm nhiệt công nghiệp, nồi hơi, hay hệ thống nước nóng trung tâm, đảm bảo an toàn tuyệt đối trong suốt quá trình vận hành.

Cách bảo dưỡng bộ trao đổi nhiệt Megasun như thế nào?

Bảo trì thiết bị rất đơn giản:

• Vệ sinh định kỳ mặt trong ống đồng để loại bỏ cặn bẩn, đặc biệt khi dùng nguồn nước cứng.
• Xả áp, kiểm tra van an toàn, đồng hồ áp suất định kỳ mỗi 6–12 tháng.
• Khi cần thiết, có thể tháo rời chùm ống để vệ sinh hoặc thay thế, nhờ cấu trúc module dễ tháo lắp.

Việc bảo dưỡng đúng cách giúp duy trì hiệu suất trao đổi nhiệt ổn định và kéo dài tuổi thọ thiết bị trên 10 năm.

Sản phẩm có thể gia công theo yêu cầu riêng không?

Có. Megasun hỗ trợ gia công bộ trao đổi nhiệt theo công suất, áp suất, chất liệu, kiểu kết nối hoặc kích thước mong muốn. Điều này đặc biệt hữu ích cho doanh nghiệp có hệ thống truyền nhiệt đặc thù hoặc yêu cầu tương thích với các dây chuyền sản xuất hiện có.

Bộ trao đổi nhiệt Megasun có được bảo hành không?

Tất cả sản phẩm Megasun đều được bảo hành theo tiêu chuẩn nhà sản xuất. Ngoài ra, khách hàng còn được hỗ trợ kỹ thuật trọn đời, bao gồm tư vấn lắp đặt, vận hành và bảo trì định kỳ.

Megasun cam kết cung cấp linh kiện chính hãng và dịch vụ hậu mãi nhanh chóng trên toàn quốc.

Bộ trao đổi nhiệt heat exchanger bằng đồng MEGASUN-HEX-500-U-PN10-CU-304-PU-304 là lựa chọn hoàn hảo cho những hệ thống yêu cầu hiệu suất cao, độ bền vượt trội và vận hành ổn định lâu dài. Liên hệ ngay Megasun Việt Nam để được tư vấn, thiết kế và nhận báo giá bộ trao đổi nhiệt phù hợp nhất cho nhu cầu của bạn.
