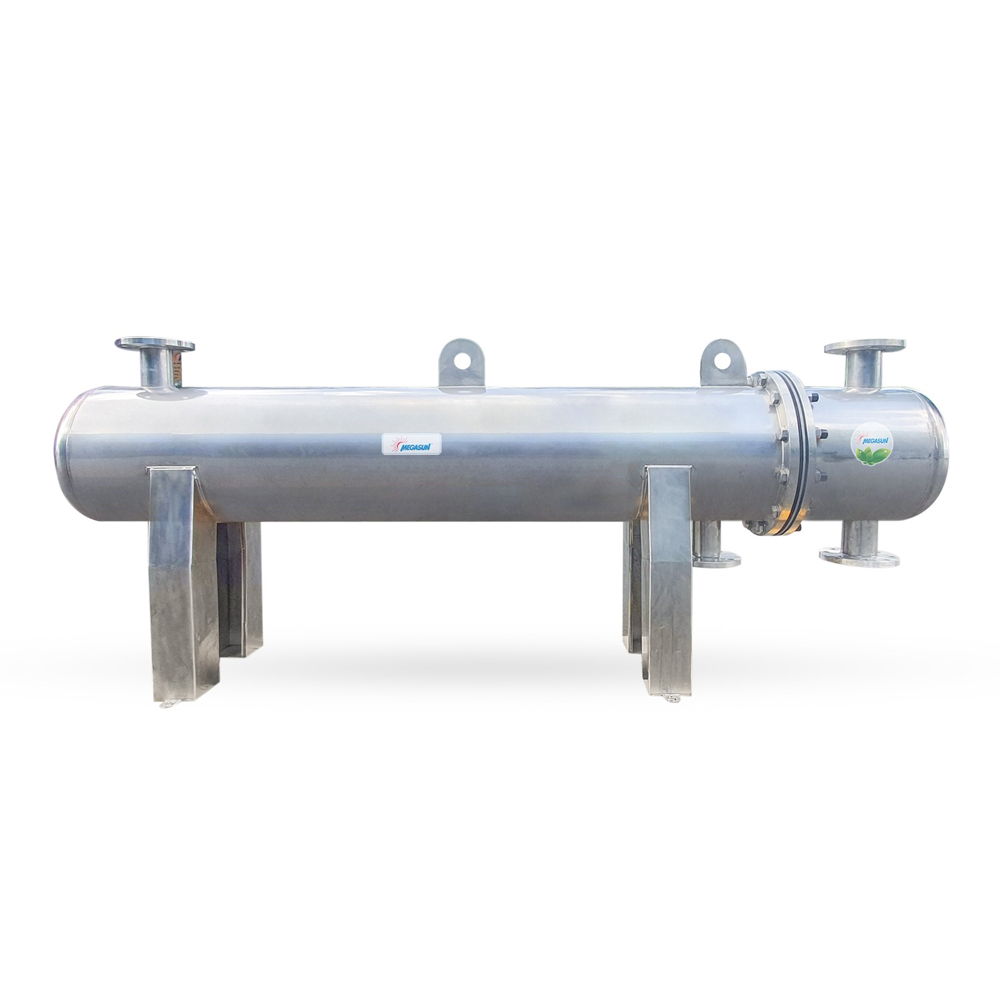

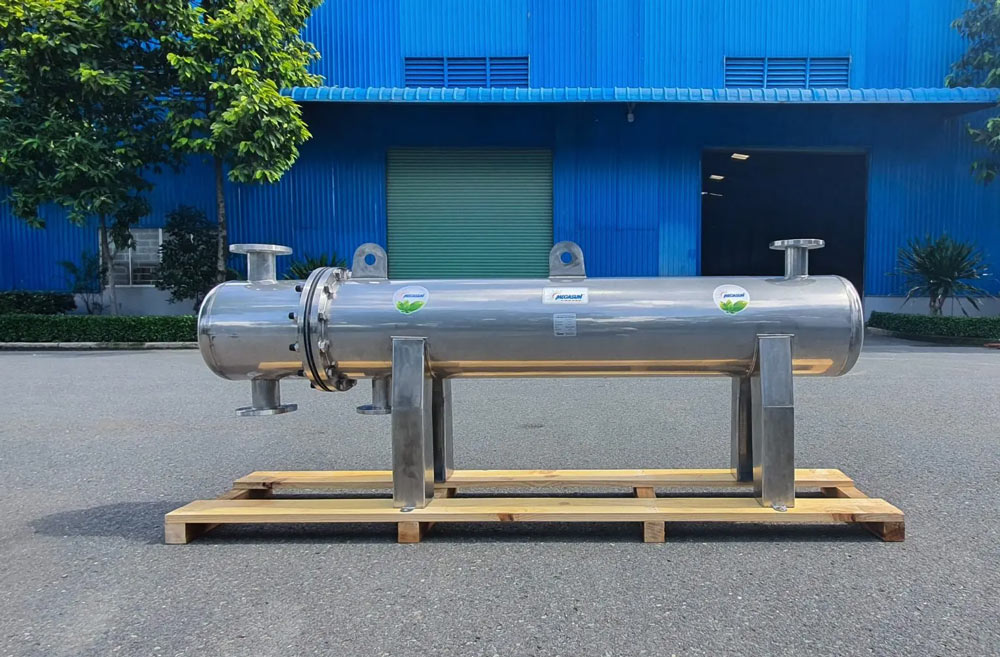

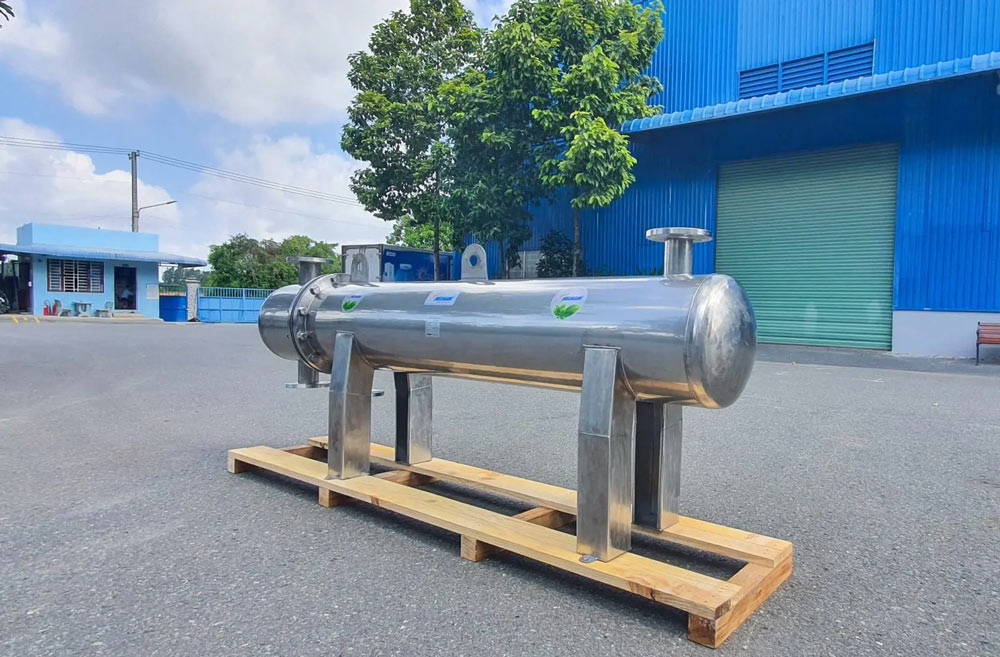

Bộ trao đổi nhiệt nước nóng inox 304 Megasun-HEX-50-U-PN10-304-304-PU-304

Mô tả

Bộ trao đổi nhiệt nước nóng Inox 304 Megasun HEX-50-U-PN10-304-304-PU-304 – Giải pháp tối ưu cho hệ thống cung cấp nước nóng công suất lớn. Với thiết kế ống chùm chữ U bằng inox 304 cao cấp, thiết bị mang đến hiệu suất truyền nhiệt vượt trội, độ bền cao và đáp ứng tốt nhu cầu cho khách sạn, resort, bệnh viện hay khu công nghiệp.

Thông số kỹ thuật

Bộ trao đổi nhiệt nước inox 304 Megasun-HEX-50-U-PN10-304-304-PU-304:

• Công suất bộ trao đổi nhiệt: 50KW
• Kiểu: Chùm ống U
• PN10: Áp suất làm việc tối đa 10 bar
• Vật liệu ống trao đổi nhiệt: Inox 304
• Vật liệu vỏ của bộ trao đổi nhiệt : Inox 304
• Có lớp bảo ôn PU
• Vật liệu vỏ của lớp bảo ôn : Inox 304

Bộ trao đổi nhiệt nước nóng loại chùm ống U là gì?

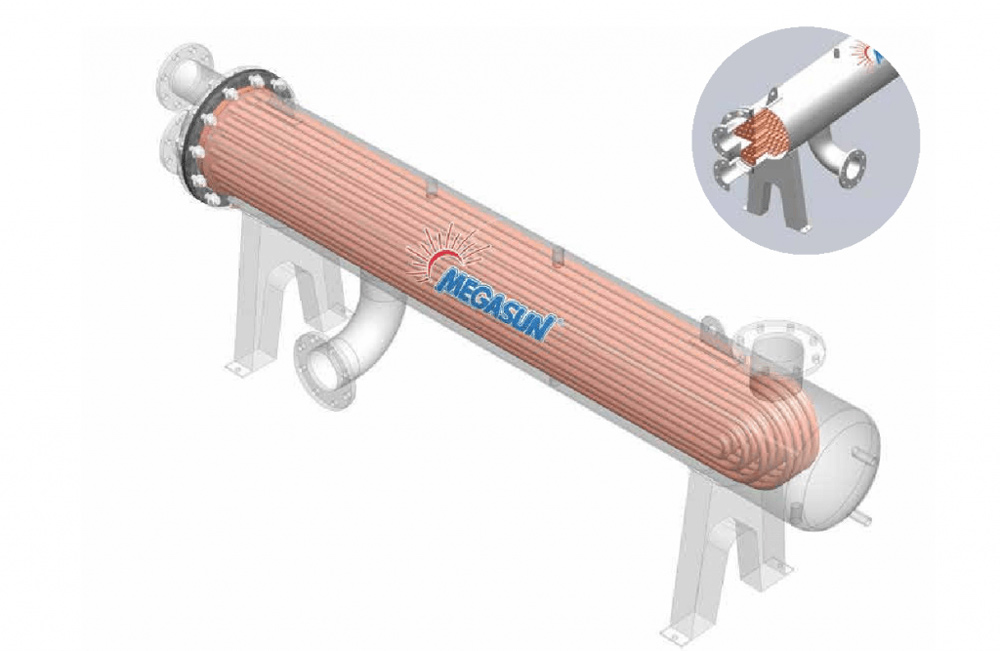

Bộ trao đổi nhiệt chùm ống U (Shell & Tube – U type) Megasun là thiết bị chuyên dùng để truyền nhiệt giữa hai dòng chất lỏng. Hai môi chất này được tách biệt bằng các ống tube, nhờ đó không xảy ra sự pha trộn trực tiếp. Quá trình truyền nhiệt được thực hiện thông qua bề mặt ống và sự chênh lệch nhiệt độ giữa hai dòng, giúp đạt hiệu suất cao và vận hành an toàn.

Bộ trao đổi nhiệt loại chùm ống U được lắp đặt trên mặt bích tiêu chuẩn. Ống chữ U là bộ trao đổi nhiệt được chế tạo với ống hiệu suất cao không bị ảnh hưởng bởi sự giãn nở nhiệt mang lại mức độ tin cậy cao.

Các ống trong bộ trao đổi nhiệt được làm bằng đồng nguyên chất/ inox 304/ inox 316/ Titanium, làm cho chúng phù hợp cho mọi loại nguồn nước. Tùy thuộc vào yêu cầu cụ thể của từng ứng dụng : nước RO , nước cứng và nước mềm , nước mặn , dung môi ăn mòn , hóa chất… mang lại tuổi thọ lâu dài đáng tin cậy và hợp vệ sinh.

Điểm mạnh của bộ trao đổi nhiệt nước nóng ống chùm Megasun-HEX-50-U-PN10-304-304-PU-304

Bộ trao đổi nhiệt dạng ống chùm Megasun được nhiều kỹ sư và nhà thầu lựa chọn bởi những ưu điểm vượt trội cả về hiệu suất, độ an toàn lẫn tính tiện lợi trong vận hành. Dưới đây là những đặc tính nổi bật giúp thiết bị này trở thành giải pháp tối ưu trong nhiều hệ thống nước nóng.

Truyền nhiệt hiệu quả vượt trội

Bộ trao đổi nhiệt dạng ống chùm Megasun được thiết kế với diện tích tiếp xúc truyền nhiệt lớn nhờ vào chùm ống bố trí khoa học bên trong vỏ thiết bị. Khi hai dòng chất lỏng nóng – lạnh đi qua, nhiệt được truyền nhanh chóng qua thành ống, giúp tận dụng tối đa nguồn nhiệt đầu vào.

Điều này mang lại hiệu quả cao trong gia nhiệt hoặc làm lạnh, đồng thời giúp tiết kiệm năng lượng và chi phí vận hành hệ thống.

An toàn tuyệt đối, không pha trộn môi chất

Một ưu điểm quan trọng của thiết kế dạng chùm ống là sự tách biệt tuyệt đối giữa hai dòng chất tải nhiệt. Nhờ kết cấu ống – vỏ kín cùng gioăng làm kín chịu nhiệt, bộ trao đổi nhiệt Megasun ngăn chặn hiện tượng rò rỉ hoặc pha trộn.

Điều này không chỉ đảm bảo tính an toàn trong vận hành mà còn giữ cho chất lỏng sau trao đổi nhiệt luôn sạch và tinh khiết, đặc biệt quan trọng trong các ứng dụng như nước uống, nước sinh hoạt, bể bơi, spa, Onsen.

Thiết kế tối giản, dễ thi công và bảo dưỡng

Bộ trao đổi nhiệt ống chùm Megasun có cấu tạo cơ khí đơn giản nhưng chắc chắn, dễ dàng tháo lắp khi cần bảo trì. Các mặt bích tiêu chuẩn và tai cẩu được bố trí sẵn, giúp việc vận chuyển, lắp đặt tại công trình trở nên thuận tiện.

Khi cần vệ sinh hoặc thay thế chi tiết, các bộ phận cũng có thể tháo rời một cách nhanh chóng. Điều này giúp giảm thời gian ngừng hoạt động, tiết kiệm chi phí bảo trì và kéo dài tuổi thọ của thiết bị.

Vận hành linh hoạt theo nhu cầu

Thiết kế ống chùm Megasun cho phép điều chỉnh hướng và tốc độ dòng chảy của chất tải nhiệt thông qua các vách ngăn và đường ống kết nối. Nhờ vậy, hệ thống có thể dễ dàng tối ưu lưu lượng và hiệu suất truyền nhiệt theo yêu cầu thực tế của từng ứng dụng: từ gia nhiệt nước sinh hoạt, cấp nước nóng khách sạn, đến vận hành trong các dây chuyền công nghiệp. Khả năng điều chỉnh linh hoạt này giúp thiết bị luôn đạt hiệu quả vận hành tối ưu trong nhiều môi trường khác nhau.

Ứng dụng bộ trao đổi nhiệt nước nóng inox Megasun

Bộ trao đổi nhiệt dạng ống chùm Megasun được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và dân dụng nhờ khả năng truyền nhiệt hiệu quả:

• Ngành năng lượng: Được sử dụng trong các nhà máy nhiệt điện, thủy điện để trao đổi nhiệt trong quá trình sản xuất điện từ nhiệt hoặc nước.
• Đóng tàu và hàng không: Ứng dụng trong hệ thống làm mát, gia nhiệt và kiểm soát nhiệt độ của thiết bị, động cơ và các hệ thống trên tàu thủy, máy bay.
• Công nghiệp thực phẩm và đồ uống: Hỗ trợ gia nhiệt, làm lạnh và kiểm soát nhiệt độ trong quy trình chế biến, đảm bảo chất lượng sản phẩm.
• Hệ thống sản xuất nước nóng: Trong các giải pháp sử dụng năng lượng mặt trời hoặc bơm nhiệt (heat pump), bộ trao đổi nhiệt Megasun đóng vai trò truyền nhiệt để làm nóng nước, mang lại hiệu quả cao và tiết kiệm năng lượng.
• Quá trình ngưng tụ – bay hơi: Được dùng để tách các thành phần khác nhau của hỗn hợp thông qua việc ngưng tụ hoặc bay hơi.
• Gia nhiệt và kiểm soát nhiệt độ: Hỗ trợ nâng cao nhiệt độ của chất tải nhiệt, đồng thời duy trì và điều chỉnh nhiệt độ ổn định trong nhiều dây chuyền sản xuất.
• Ngành hóa chất: Giúp kiểm soát nhiệt độ trong quá trình phản ứng, tạo điều kiện tối ưu để sản xuất các loại hóa chất.

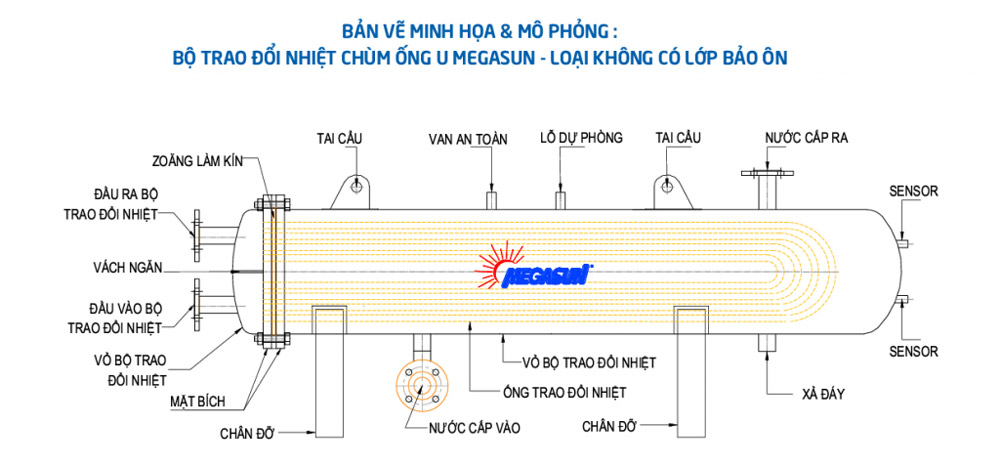

Đặc điểm cấu tạo của bộ trao đổi nhiệt nước nóng inox 304 Megasun-HEX-50-U-PN10-304-304-PU-304

Bộ trao đổi nhiệt nước nóng inox 304 MEGASUN HEX-50-U-PN10-304-304-PU-304 được cấu tạo từ nhiều bộ phận liên kết chặt chẽ, đảm bảo hiệu suất và độ bền cao trong quá trình vận hành. Các bộ phận chính gồm:

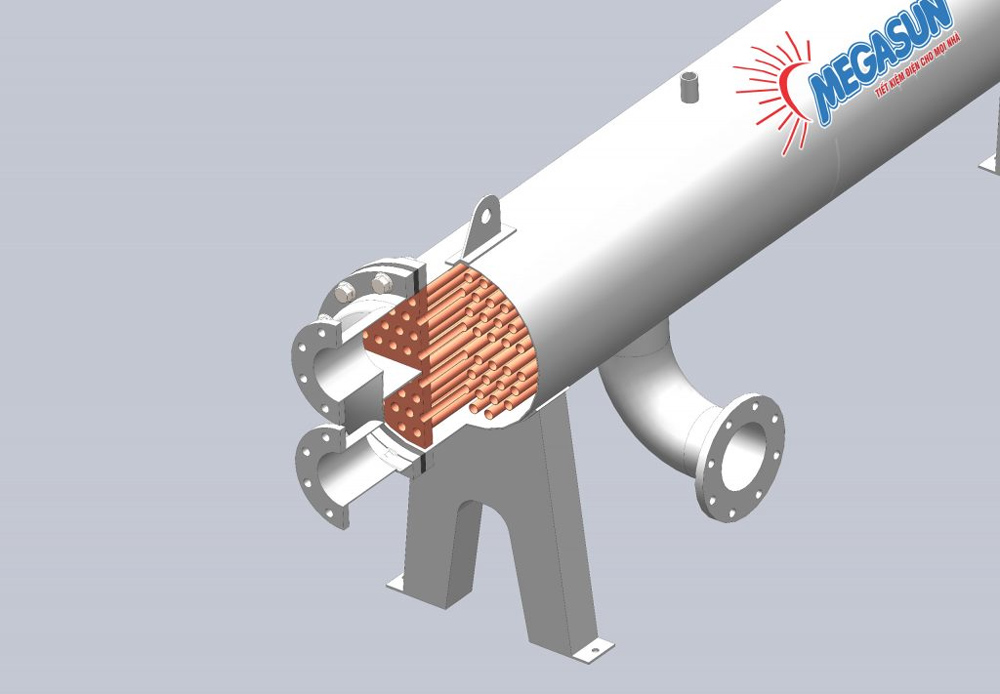

Ống trao đổi nhiệt (Tube exchanger)

Đây là bộ phận quan trọng nhất, đóng vai trò bề mặt truyền nhiệt giữa chất lỏng bên trong ống và chất lỏng ở ngoài. Vật liệu chế tạo phổ biến là Inox 304 hoặc đồng (Copper).

Với các yêu cầu cao hơn, Megasun còn sử dụng Inox 316 hoặc Titanium, giúp thiết bị hoạt động bền bỉ ngay cả trong môi trường nước mặn, nước RO hay dung dịch có tính ăn mòn.

Mặt lắp ống (Tube sheet)

Là tấm kim loại tròn dùng để giữ cố định các ống trao đổi nhiệt bằng phương pháp hàn hoặc khoét rãnh. Bộ phận này giúp ngăn chặn sự pha trộn giữa chất lỏng trong ống và ngoài ống. Vật liệu mặt lắp thường có tính chất điện hóa tương đồng với vật liệu ống và khoang chứa, nhằm tăng khả năng chống ăn mòn và nâng cao tuổi thọ thiết bị.

Vỏ và cửa lưu chất vào/ra (Shell & Shell-Side Nozzles)

Đây là phần bao bọc và bảo vệ chùm ống trao đổi nhiệt, đồng thời đóng vai trò dẫn chất lỏng ra vào thiết bị. Vỏ và cửa lưu chất thường được chế tạo từ thép chống gỉ, chủ yếu là Inox 304 hoặc Inox 316, giúp thiết bị có độ bền cao và chống lại tác động của môi trường.

Khoang chứa và đầu phun

Khoang chứa kết hợp với đầu phun có chức năng đưa chất lỏng vào và ra bên trong ống trao đổi nhiệt, đồng thời kiểm soát dòng chảy để đảm bảo hiệu suất truyền nhiệt tối ưu. Bộ phận này thường được chế tạo từ hợp kim bền chắc, chịu được áp lực và nhiệt độ cao.

Vách ngăn (Baffles)

Có tác dụng định vị chùm ống bên trong, hạn chế rung lắc khi dòng chất lỏng chuyển động xoáy. Nhờ đó, vách ngăn góp phần giữ cho thiết bị hoạt động ổn định và kéo dài tuổi thọ hệ thống.

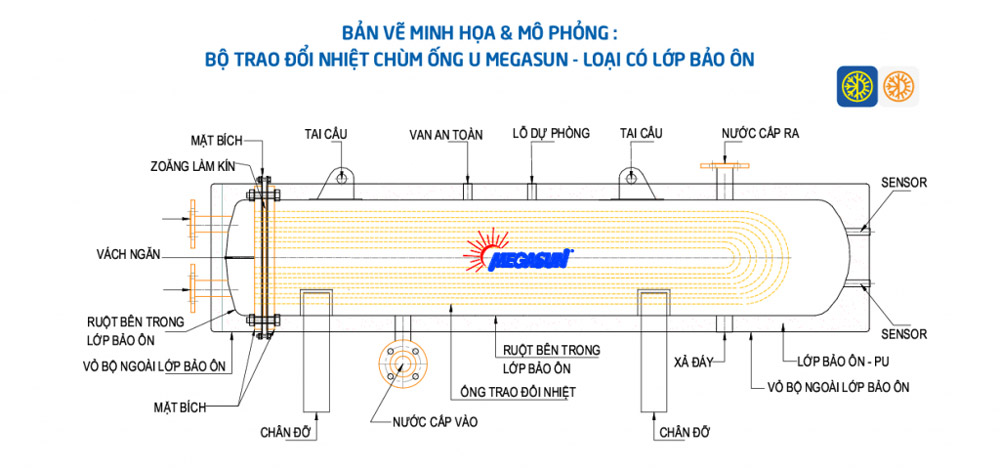

Lớp bảo ôn giữ nhiệt

Bộ trao đổi nhiệt nước nóng inox 304 Megasun HEX-50-U-PN10-304-304-PU-304 sử dụng lớp cách nhiệt polyurethane foam được phun đổ bằng máy trộn tự động áp suất cao theo tiêu chuẩn:

• Độ dày: 50mm hoặc có thể tùy chọn độ dày: 75mm, 100mm, 125mm, 150mm, 200mm.
• Tỷ trọng : 40-45Kg/m3
• Độ cách nhiệt : ≤0.030W/mk
• Tùy chọn vật liệu bảo ôn khác : Glasswood / Rockwood ( chỉ nên dùng cho bồn bảo ôn yêu cầu nhiệt độ làm việc trên 100°C hoặc các yêu cầu riêng khác )

Thanh buộc (Tie-rods)

Là các thanh kim loại chắc chắn được sử dụng để liên kết và cố định các thành phần cấu tạo của thiết bị. Chúng giúp toàn bộ bộ trao đổi nhiệt giữ vững kết cấu, không bị lệch hướng trong quá trình vận hành, đảm bảo an toàn tuyệt đối.

Miếng đệm (Seal/Gasket)

Miếng đệm có vai trò tạo kín, giữ khoảng cách giữa ống trao đổi nhiệt với các bộ phận như mặt sàng hoặc vách ngăn. Vật liệu thường là loại chịu nhiệt, chống ăn mòn và có độ đàn hồi tốt, giúp giảm ma sát, hạn chế tác động cơ học lên ống khi thiết bị làm việc.

FAQ – Giải đáp thắc mắc thường gặp về bộ trao đổi nhiệt dạng chùm ống U

Tuổi thọ trung bình của bộ trao đổi nhiệt inox 304 Megasun là bao lâu?

Với chất liệu inox 304 cao cấp, bộ trao đổi nhiệt Megasun có khả năng chống ăn mòn và chịu áp lực tốt. Tuổi thọ trung bình của sản phẩm có thể đạt 15 – 20 năm, thậm chí lâu hơn nếu bảo trì, bảo dưỡng đúng cách.

Có thể dùng cho nước muối, nước hồ bơi chứa hóa chất không?

Bộ trao đổi nhiệt inox 304 có khả năng chống gỉ sét tốt, tuy nhiên với môi trường nước muối hoặc hồ bơi chứa Clo/Hóa chất mạnh, inox 316 thường sẽ tối ưu hơn. Nếu sử dụng inox 304 trong môi trường này, cần:

• Lắp đặt hệ thống lọc và kiểm soát nồng độ Clo.
• Thực hiện súc rửa, bảo dưỡng định kỳ.

Megasun cũng có thể cung cấp các phiên bản inox 316 phù hợp hơn cho hồ bơi nước mặn.

So với bộ trao đổi nhiệt bằng đồng, inox 304 có ưu điểm gì?

Đồng có tính dẫn nhiệt cao, nhưng dễ bị ăn mòn trong môi trường có Clo, muối hoặc axit. Trong khi đó:

• Inox 304 tuy dẫn nhiệt kém hơn một chút, nhưng bền bỉ, chống ăn mòn vượt trội.
• An toàn cho sức khỏe, đảm bảo vệ sinh nước nóng.
• Chi phí bảo trì thấp, tuổi thọ lâu dài.

Vì vậy, trong các hệ thống nước nóng công nghiệp hoặc dân dụng quy mô lớn, inox 304 thường được lựa chọn thay vì đồng.

Có thể đặt hàng bộ trao đổi nhiệt Megasun theo kích thước riêng không?

Có. Megasun hỗ trợ thiết kế và gia công bộ trao đổi nhiệt theo yêu cầu của khách hàng, từ dung tích, kích thước đến áp lực làm việc. Điều này đặc biệt hữu ích cho các dự án khách sạn, resort, khu công nghiệp cần hệ thống nước nóng tùy chỉnh.

Khách hàng chỉ cần cung cấp thông số kỹ thuật, đội ngũ kỹ sư Megasun sẽ thiết kế và sản xuất phù hợp.

Với thiết kế ống chùm chữ U tối ưu, vật liệu inox 304 bền bỉ và khả năng truyền nhiệt vượt trội, bộ trao đổi nhiệt nước nóng inox 304 Megasun HEX-50-U-PN10-304-304-PU-304 không chỉ đáp ứng nhu cầu cung cấp nước nóng quy mô lớn mà còn đảm bảo tính an toàn, tiết kiệm năng lượng và tuổi thọ dài lâu.

Nếu quý khách đang tìm kiếm một thiết bị trao đổi nhiệt chính hãng, chất lượng và đáng đầu tư, Megasun chắc chắn là lựa chọn không thể bỏ qua.
