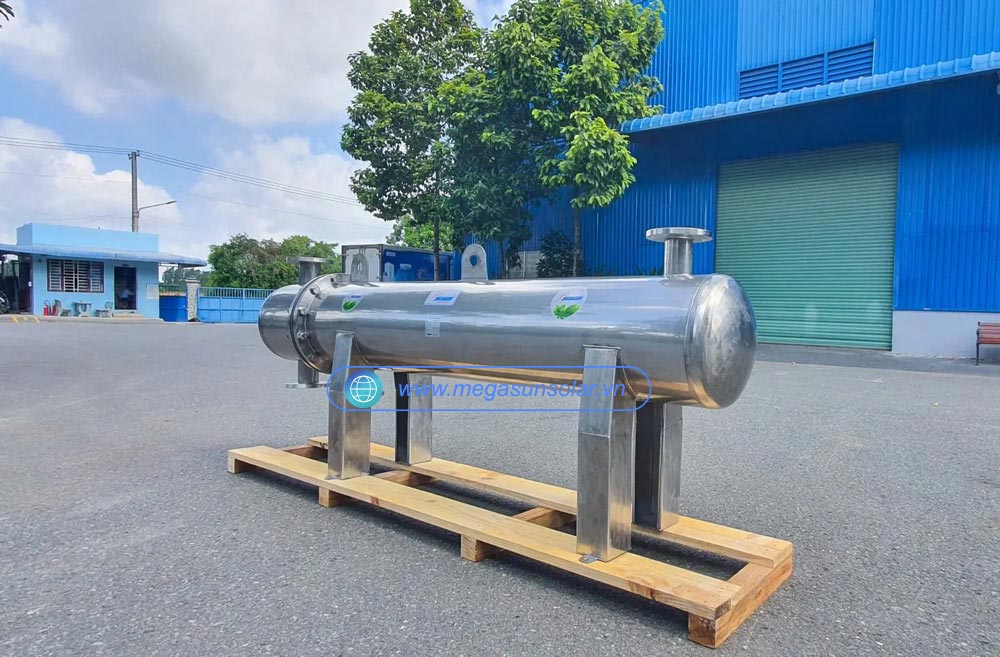

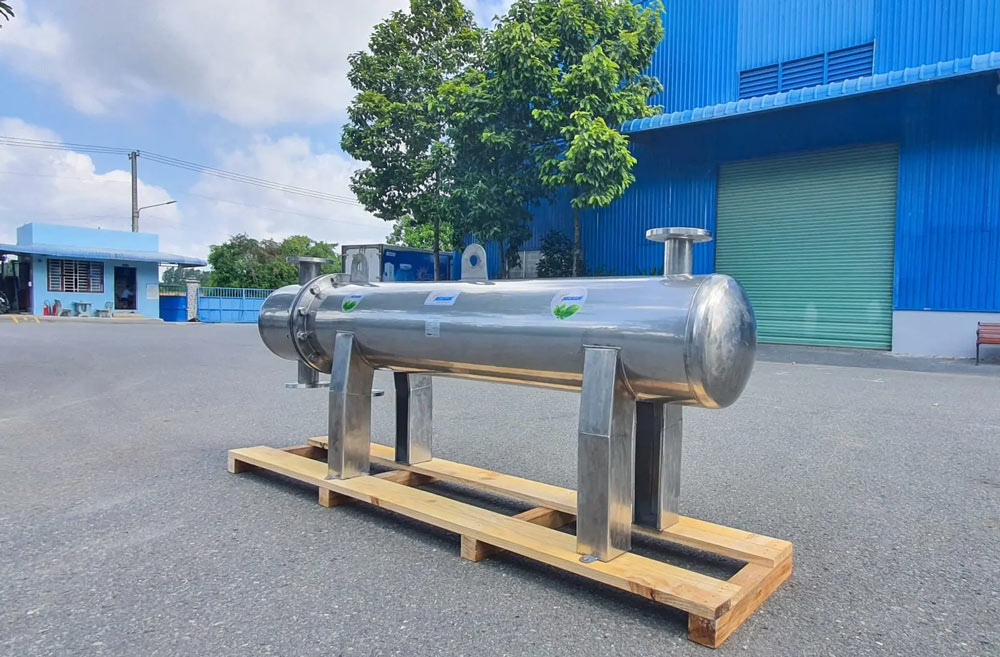

Bộ trao đổi nhiệt chiller inox 304 Megasun-HEX-100-U-PN10-304-304-PU-304

Mô tả

Bộ trao đổi nhiệt chiller inox 304 MEGASUN-HEX-100-U-PN10-304-304-PU-304 sử dụng inox 304 cao cấp, có khả năng chống ăn mòn vượt trội, tuổi thọ bền lâu. Thiết kế dạng chùm ống U giúp nâng cao hiệu suất trao đổi nhiệt, tiết kiệm năng lượng, phù hợp cho hệ thống chiller và ứng dụng công nghiệp hiện đại.

Thông số kỹ thuật

Bộ trao đổi nhiệt chiller inox 304 Megasun-HEX-100-U-PN10-304-304-PU-304:

• Công suất bộ trao đổi nhiệt: 100KW
• Kiểu: Chùm ống U
• PN10: Áp suất làm việc tối đa 10 bar
• Vật liệu ống trao đổi nhiệt: Inox 304
• Vật liệu vỏ của bộ trao đổi nhiệt: Inox 304
• Có lớp bảo ôn PU
• Vật liệu vỏ của lớp bảo ôn: Inox 304.

Giới thiệu sản phẩm bộ trao đổi nhiệt chiller inox 304

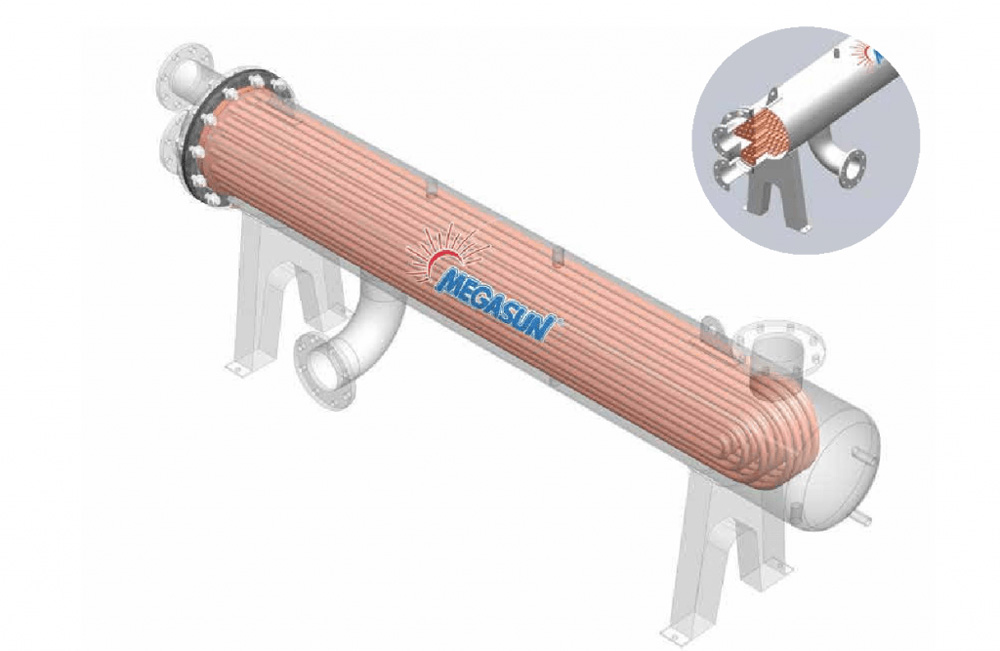

Bộ trao đổi nhiệt là gì?

Bộ trao đổi nhiệt (Heat Exchanger) là thiết bị trung gian dùng để truyền nhiệt giữa hai môi chất (nóng – lạnh) mà không để chúng tiếp xúc trực tiếp với nhau. Nguyên lý hoạt động của bộ trao đổi nhiệt dựa trên sự chênh lệch nhiệt độ: môi chất nóng sẽ truyền năng lượng sang môi chất lạnh thông qua bề mặt ống kim loại.

Nhờ vậy, quá trình làm mát hay gia nhiệt được diễn ra hiệu quả, tiết kiệm năng lượng và duy trì hiệu suất ổn định cho toàn bộ hệ thống. Trong hệ thống chiller, bộ trao đổi nhiệt đóng vai trò quan trọng trong việc hạ nhiệt hoặc làm nóng nước, dầu hoặc các chất lỏng công nghiệp.

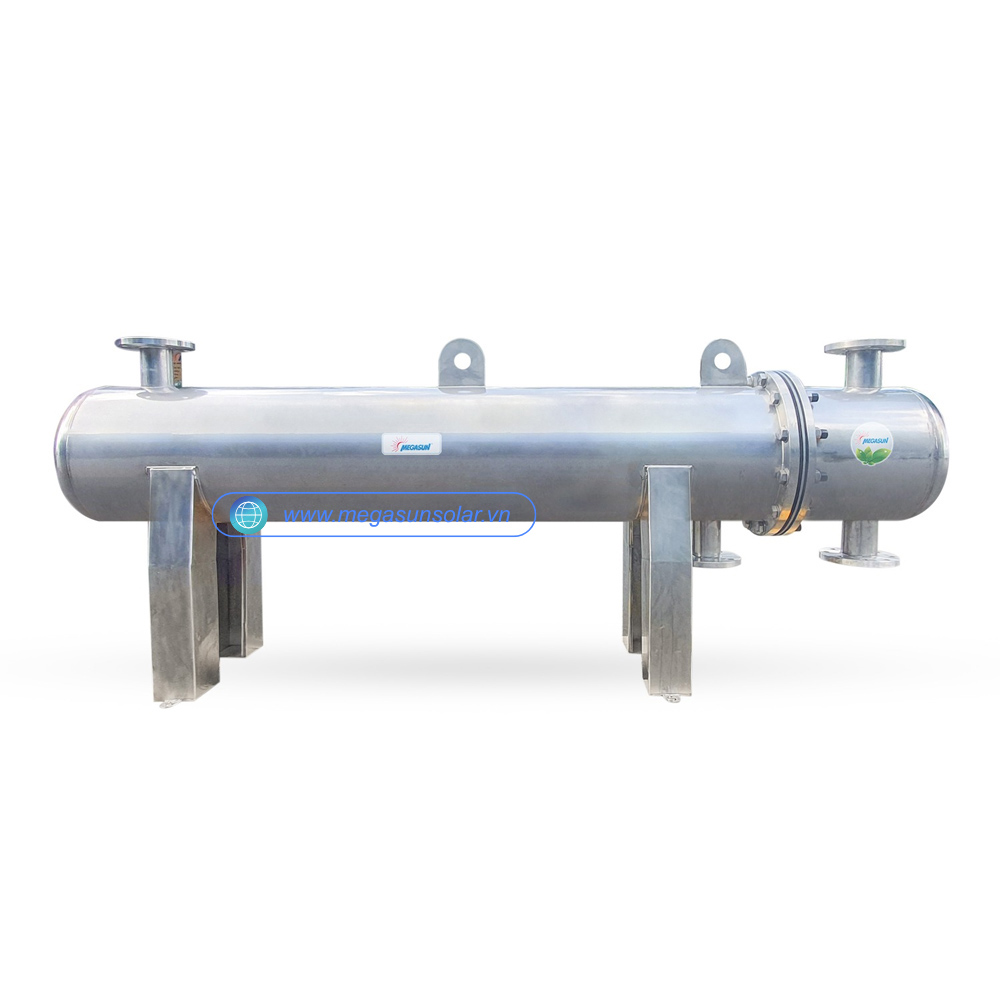

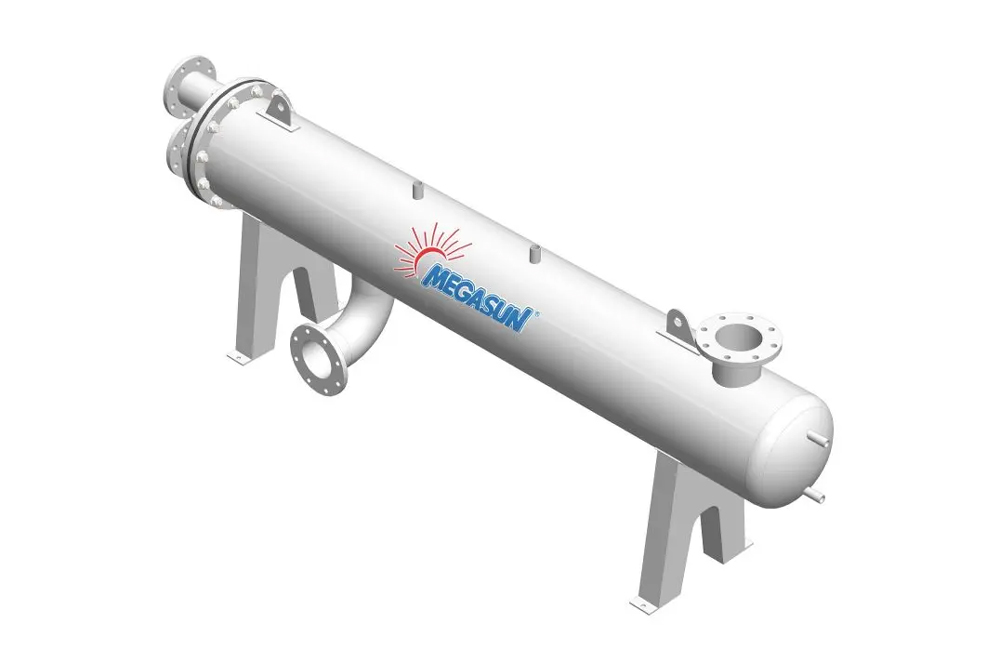

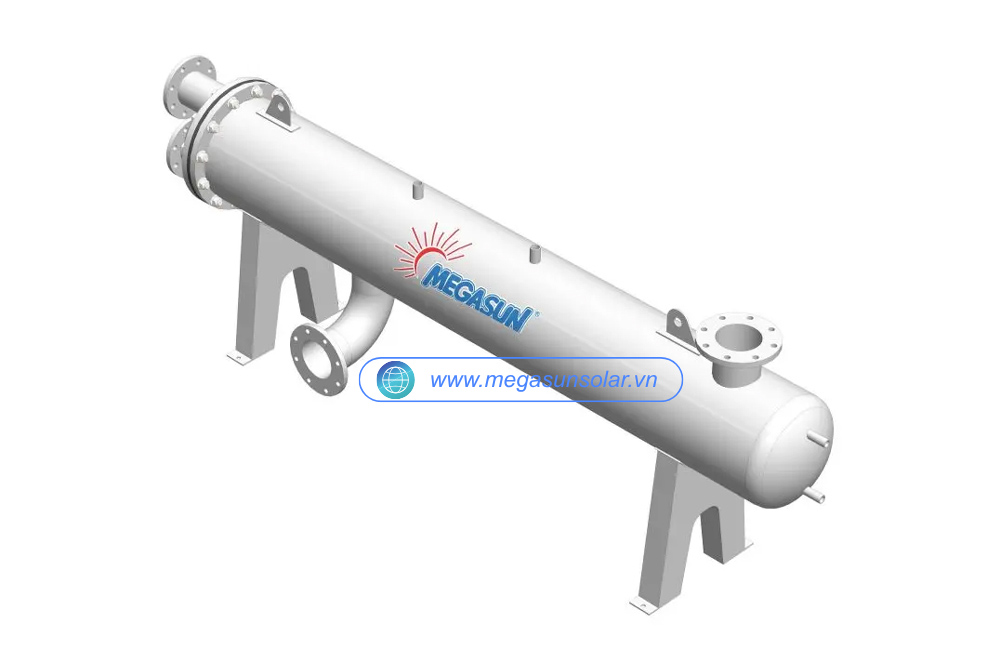

Giới thiệu dòng MEGASUN-HEX-100-U-PN10-304-304-PU-304

MEGASUN-HEX-100-U-PN10-304-304-PU-304 là model bộ trao đổi nhiệt chiller inox 304 cao cấp được Megasun nghiên cứu và sản xuất dành riêng cho các hệ thống chiller và nước nóng công nghiệp. Sản phẩm nổi bật với:

• Cấu tạo ống chùm inox 304: tăng diện tích truyền nhiệt, tối ưu hiệu suất.
• Áp suất làm việc PN10: phù hợp với nhiều hệ thống công nghiệp đòi hỏi áp lực cao.
• Thiết kế nhỏ gọn nhưng bền chắc, dễ dàng lắp đặt trong nhiều không gian kỹ thuật khác nhau.
• Tích hợp lớp cách nhiệt PU: giúp hạn chế thất thoát nhiệt, nâng cao hiệu quả năng lượng.
• Ứng dụng đa dạng: dùng cho hệ thống điều hòa trung tâm, nhà máy sản xuất, khách sạn, bệnh viện, khu phức hợp thương mại

Tại sao nên sử dụng bộ trao đổi nhiệt chiller inox 304 Megasun-HEX-100-U-PN10-304-304-PU-304?

Chất liệu inox 304 – chống ăn mòn, tuổi thọ cao

Bộ trao đổi nhiệt MEGASUN được chế tạo hoàn toàn từ inox 304 cao cấp, loại thép không gỉ được sử dụng rộng rãi trong ngành công nghiệp thực phẩm, y tế và năng lượng. Ưu điểm nổi bật của inox 304 là:

• Khả năng chống ăn mòn mạnh mẽ khi tiếp xúc với nước, hơi ẩm và nhiều loại hóa chất loãng.
• Độ bền cơ học vượt trội, chịu được áp suất cao trong thời gian dài.
• Không bị gỉ sét, ít bám cặn, giúp duy trì hiệu suất truyền nhiệt ổn định.

Nhờ đó, sản phẩm có tuổi thọ sử dụng lâu dài, giảm thiểu chi phí bảo trì và thay thế cho doanh nghiệp.

Hiệu suất truyền nhiệt cao

Bộ trao đổi nhiệt dạng ống chùm MEGASUN được tối ưu để đạt hiệu suất truyền nhiệt vượt trội:

• Diện tích tiếp xúc lớn, tăng khả năng truyền năng lượng giữa hai môi chất.
• Ống chùm bố trí khoa học, giúp dòng chảy xoáy mạnh, nâng cao tốc độ truyền nhiệt.
• Tích hợp lớp cách nhiệt PU, hạn chế thất thoát nhiệt.

Nhờ đó, sản phẩm mang lại hiệu quả cao trong quá trình làm mát – gia nhiệt, giúp tiết kiệm năng lượng cho hệ thống chiller, nước nóng công nghiệp.

Khả năng chống pha trộn tuyệt đối

Một ưu điểm nổi bật khác của bộ trao đổi nhiệt chiller inox 304 Megasun là khả năng ngăn chặn sự pha trộn trực tiếp giữa các chất tải nhiệt.

• Các môi chất chỉ trao đổi năng lượng qua thành ống inox mà không hòa trộn vào nhau.
• Giúp đảm bảo tính an toàn, vệ sinh và độ tinh khiết của môi chất.
• Tránh rủi ro nhiễm bẩn hoặc hỏng hóc hệ thống.

Đây là yếu tố đặc biệt quan trọng khi ứng dụng trong ngành thực phẩm, dược phẩm, y tế hoặc các hệ thống cần sự an toàn cao.

Khả năng điều chỉnh dòng chảy linh hoạt

Bộ trao đổi nhiệt MEGASUN cho phép tùy chỉnh lưu lượng dòng chảy của các môi chất, nhờ đó:

• Dễ dàng tối ưu hiệu suất trao đổi nhiệt theo nhu cầu thực tế.
• Đảm bảo hệ thống vận hành trong trạng thái cân bằng, tránh quá tải.
• Nâng cao tuổi thọ toàn bộ hệ thống chiller, nước nóng dân dụng & công nghiệp.

Cấu tạo ống chùm bền chắc – dễ lắp đặt & bảo trì

Thiết bị có cấu trúc đơn giản nhưng chắc chắn, dễ dàng lắp đặt trong nhiều không gian kỹ thuật.

• Ống trao đổi nhiệt hàn kín đảm bảo chống rò rỉ.
• Kết cấu gọn gàng giúp tiết kiệm diện tích lắp đặt.
• Dễ tháo rời và vệ sinh, giúp công tác bảo trì nhanh chóng hơn.

Điều này giúp hệ thống vận hành liên tục, ổn định, hạn chế thời gian ngừng hoạt động.

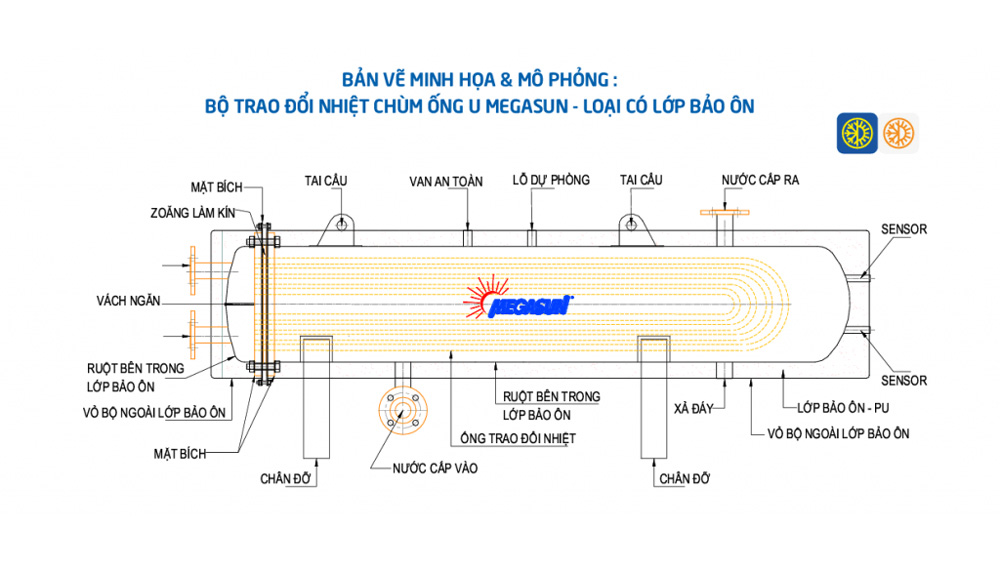

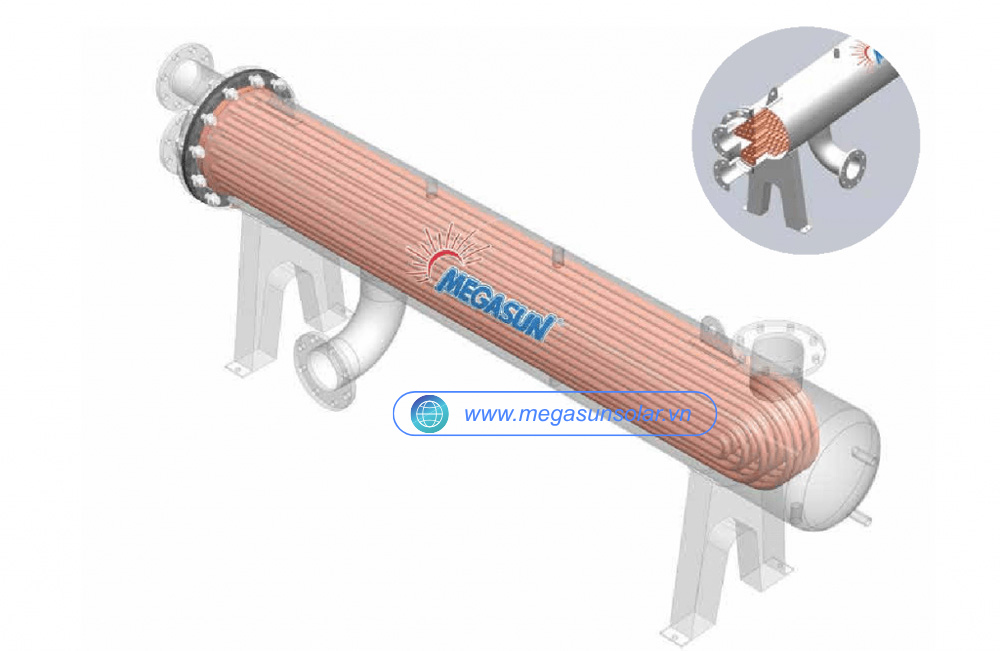

Sơ đồ cấu tạo bộ trao đổi nhiệt chiller inox 304 Megasun HEX-100-U-PN10-304-304-PU-304

Bộ trao đổi nhiệt chiller inox 304 MEGASUN được thiết kế dạng ống chùm với nhiều bộ phận cấu thành, đảm bảo tính an toàn, độ bền và hiệu suất cao trong quá trình trao đổi nhiệt. Các thành phần chính gồm:

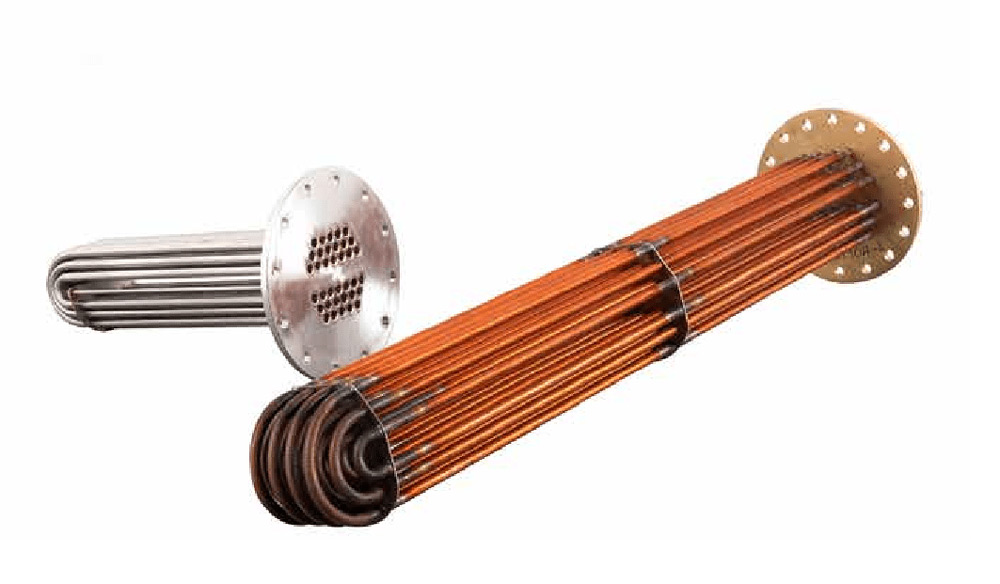

Ống trao đổi nhiệt

Là bề mặt truyền nhiệt quan trọng nhất, nơi diễn ra quá trình truyền năng lượng giữa hai môi chất. Chất liệu inox 304 cao cấp, có thể tùy chọn ống đồng hoặc ống titanium theo yêu cầu.

• Kích thước ống đa dạng: Φ15.88 x 1.2mm, Φ19.05 x 1.2mm, Φ25.4 x 1.2mm.
• Chiều dài ống tiêu chuẩn từ 700mm – 3000mm.

Vỏ bộ trao đổi nhiệt

Được làm từ thép carbon hoặc inox 304 (tùy chọn), chịu áp lực cao, bảo vệ toàn bộ cụm ống chùm bên trong. Thiết kế bền chắc, có khả năng chống rò rỉ và ăn mòn.

Mặt bích kết nối ống trao đổi nhiệt

Dùng để kết nối ống trao đổi nhiệt với nắp ống, giúp thuận tiện cho việc tháo lắp, bảo trì. Mặt bích được gia công chính xác, đảm bảo kín khít, tránh rò rỉ.

Miếng seal đệm chịu nhiệt

Dùng để đệm kín khít giữa các mặt bích. Chịu được nhiệt độ cao, áp suất lớn và chống hóa chất ăn mòn, giúp thiết bị vận hành an toàn, ổn định.

Lớp bảo ôn (tùy chọn thêm)

Lớp cách nhiệt bằng PU dày 50mm, bọc inox 304 bên ngoài, giúp hạn chế thất thoát nhiệt, tăng hiệu quả truyền nhiệt. Đảm bảo hệ thống vận hành ổn định, tiết kiệm năng lượng.

Đầu cấp nước vào / ra sơ cấp & thứ cấp

Đầu cấp nước vào/ ra sơ cấp & thứ cấp được bố trí hợp lý, có thể chọn kết nối kiểu ren hoặc bích. Đường kính DN25 – DN100 tùy công suất.

Thanh buộc

Thanh buộc dùng để cố định toàn bộ cụm ống chùm bên trong vỏ. Đảm bảo sự ổn định, tránh rung lắc trong quá trình vận hành.

Vỏ lớp bảo ôn ngoài (tùy chọn thêm)

Được bọc ngoài bằng inox SUS 304, chống rỉ sét, tăng độ bền, vừa mang tính thẩm mỹ, vừa bảo vệ lớp PU cách nhiệt.

Phụ kiện (tùy chọn thêm)

• Đồng hồ áp suất, đồng hồ nhiệt độ.
• Van xả khí, van xả đáy, van an toàn.
• Ống nhánh gắn cảm biến nhiệt độ, áp suất.

Hướng dẫn lắp đặt và vận hành bộ trao đổi nhiệt chiller Megasun

Yêu cầu kỹ thuật khi lắp đặt

• Chọn vị trí đặt thiết bị chắc chắn, bằng phẳng, có không gian thuận lợi cho việc kết nối đường ống và bảo trì sau này.
• Đường ống cấp – hồi nước, cấp nhiệt phải chịu được áp suất và nhiệt độ theo tiêu chuẩn thiết kế.
• Sử dụng phụ kiện chính hãng: mặt bích, van an toàn, van xả khí… để hạn chế rò rỉ và đảm bảo an toàn.
• Hệ thống cần được lắp đặt đúng quy trình để tránh rung lắc, giảm hiệu quả truyền nhiệt.

Kết nối với bồn bảo ôn và hệ thống ống nước nóng

• Bộ trao đổi nhiệt chiller inox được nối trực tiếp với bồn bảo ôn và đường ống dẫn nước nóng.
• Nguyên lý hoạt động:
  • Nước lạnh từ bồn → đi vào ống trao đổi nhiệt.
  • Nước nóng/nguồn nhiệt cấp (hơi nước, bơm nhiệt, nước nóng khác) → truyền nhiệt cho nước lạnh.
  • Nước nóng sau khi trao đổi → quay trở lại bồn chứa để sử dụng.
• Lắp đặt theo sơ đồ kỹ thuật nhà sản xuất để đảm bảo dòng chảy hợp lý, không tạo điểm chết trong hệ thống.
• Thi công lớp bảo ôn cho ống dẫn và bồn chứa để giảm thất thoát nhiệt.

Lưu ý khi vận hành

• Theo dõi định kỳ áp suất và nhiệt độ đầu vào – đầu ra để duy trì hoạt động ổn định.
• Vệ sinh ống trao đổi nhiệt thường xuyên, tránh cặn bám làm giảm hiệu suất truyền nhiệt.
• Khi phát hiện rò rỉ hoặc hiệu suất giảm, cần kiểm tra và thay thế gioăng, mặt bích kịp thời.
• Không vận hành quá tải trong thời gian dài, luôn sử dụng đúng công suất thiết kế.

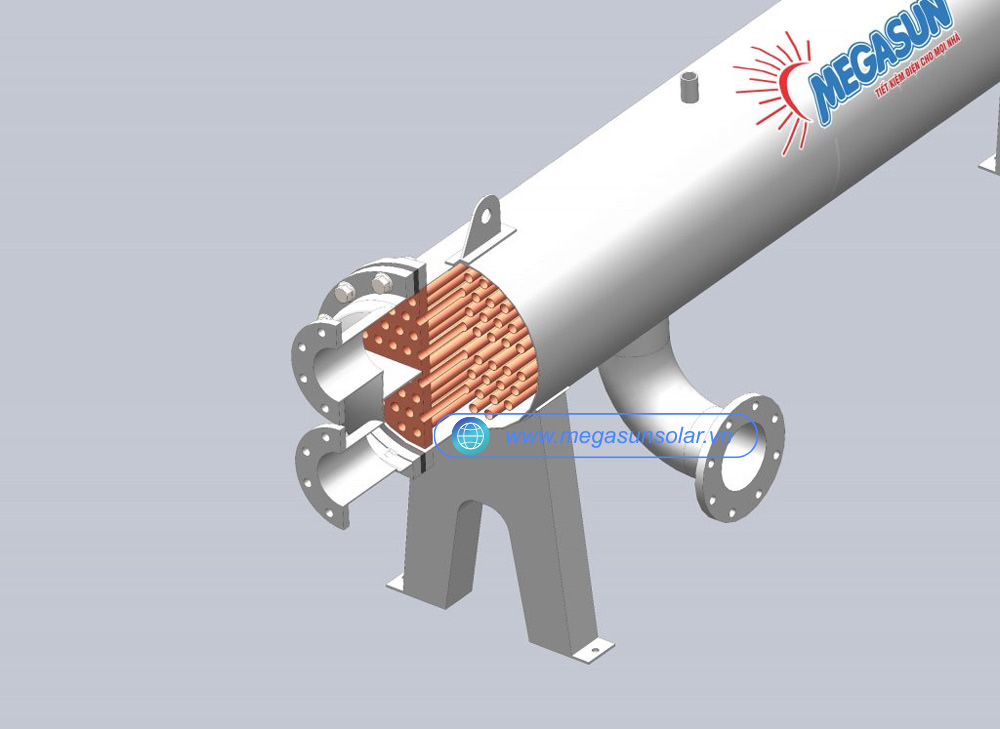

Kinh nghiệm chọn mua bộ trao đổi nhiệt chiller phù hợp

Bộ trao đổi nhiệt nước nóng là thiết bị quan trọng trong nhiều hệ thống công nghiệp, dân dụng như: làm nóng nước, làm mát dầu, chiller, năng lượng mặt trời, thực phẩm – dược phẩm. Việc chọn đúng thiết bị không chỉ giúp hệ thống vận hành ổn định, tiết kiệm năng lượng mà còn kéo dài tuổi thọ và giảm chi phí bảo dưỡng.



Xác định nhu cầu

• Môi chất trao đổi nhiệt: là nước, dầu, khí, hay dung dịch đặc biệt (hóa chất, thực phẩm). Mỗi loại môi chất đòi hỏi vật liệu chế tạo khác nhau để chống ăn mòn và chịu nhiệt.
• Mục đích sử dụng: làm nóng, làm mát hay vừa làm nóng vừa làm lạnh.
• Ngành ứng dụng: dân dụng (máy nước nóng năng lượng mặt trời, HVAC) hay công nghiệp (thực phẩm, dược phẩm, hóa chất, dầu khí).

Chọn vật liệu chế tạo phù hợp

• Inox 304: bền, chống gỉ sét, giá hợp lý, phù hợp với nước sạch, dân dụng.
• Inox 316L: kháng ăn mòn tốt hơn, dùng trong môi trường nước muối, hóa chất nhẹ, ngành thực phẩm – y tế.
• Titan: siêu bền, kháng ăn mòn mạnh, phù hợp môi trường nước biển, dung dịch hóa chất mạnh, nhưng chi phí cao.

Xem xét hiệu suất trao đổi nhiệt

• Diện tích bề mặt trao đổi nhiệt: diện tích càng lớn thì khả năng truyền nhiệt càng cao.
• Thiết kế ống/plate: dạng ống chùm (Shell & Tube) thích hợp công suất lớn, môi chất áp suất cao; dạng tấm (Plate Heat Exchanger) phù hợp hệ thống nhỏ gọn, dễ tháo lắp và vệ sinh.
• Hiệu suất truyền nhiệt: nên chọn loại có khả năng tận dụng tối đa chênh lệch nhiệt độ giữa 2 dòng chất lỏng, giúp tiết kiệm năng lượng.

Tính toán công suất và kích thước

• Xác định lưu lượng dòng chảy và chênh lệch nhiệt độ mong muốn để chọn đúng model.
• Không nên chọn thiết bị quá nhỏ (dẫn đến quá tải, nhanh hỏng) hoặc quá lớn (gây lãng phí chi phí đầu tư ban đầu).
• Với hệ thống mở rộng trong tương lai, nên chọn bộ trao đổi nhiệt có thể nâng cấp hoặc lắp ghép thêm.

Quan tâm đến độ bền và chi phí bảo trì

• Kiểm tra khả năng chống cáu cặn, ăn mòn và dễ dàng vệ sinh.
• Với hệ thống vận hành liên tục, nên chọn loại có thể tháo rời, bảo trì định kỳ nhanh chóng.
• Ưu tiên sản phẩm có linh kiện thay thế dễ tìm và chính hãng.

Thương hiệu và đơn vị cung cấp uy tín

• Chọn thương hiệu có chứng nhận chất lượng (ISO, CE, ASME…).
• Nên mua từ nhà cung cấp uy tín, có dịch vụ kỹ thuật tư vấn, lắp đặt và bảo hành đầy đủ.
• Tránh sản phẩm trôi nổi giá rẻ, vì dễ gặp rủi ro về rò rỉ, hiệu suất kém, tốn chi phí sửa chữa sau này.

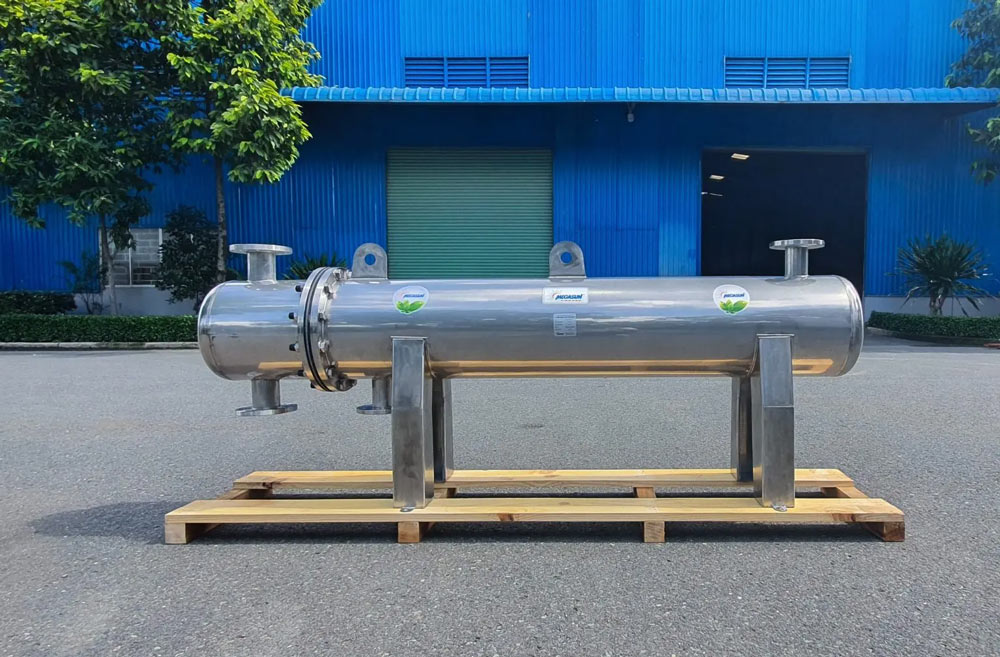

Vì sao nên chọn mua bộ trao đổi nhiệt inox 304 Megasun?



Đảm bảo chất lượng – chứng nhận đạt chuẩn

Với hơn 19 năm kinh nghiệm trong thiết kế và sản xuất bồn bảo ôn, bộ trao đổi nhiệt, Công ty TNHH Sản Xuất Megasun luôn đặt chất lượng lên hàng đầu.

Mỗi sản phẩm đều được chế tạo từ vật liệu và linh kiện tốt nhất như inox 304, inox 316 hay titanium, kết hợp lớp bảo ôn cao cấp (PU, Glasswood, Rockwood). Đảm bảo hiệu suất truyền nhiệt tối đa, tuổi thọ lâu dài và vận hành ổn định.

Chính sách bảo hành dài hạn

Megasun cam kết chất lượng bằng chế độ bảo hành tiêu chuẩn 5 năm và có thể tùy chọn mở rộng đến 10 năm. Điều này mang lại sự yên tâm tuyệt đối cho khách hàng, loại bỏ những bất tiện và rủi ro từ việc hỏng hóc thiết bị trong quá trình sử dụng.

Hỗ trợ kỹ thuật và tư vấn giải pháp hệ thống nước nóng tổng thể

Không chỉ cung cấp sản phẩm, Megasun còn đồng hành cùng khách hàng trong việc tư vấn giải pháp hệ thống nước nóng phù hợp với từng nhu cầu: từ water to water, steam to water, đến heat pump. Bộ trao đổi nhiệt được thiết kế theo công suất, áp suất và nhiệt độ làm việc yêu cầu, đảm bảo tiết kiệm chi phí và mang lại hiệu quả cao nhất.

Đầu tư bộ trao đổi nhiệt chiller inox 304 Megasun HEX-100-U-PN10-304-304-PU-3040 chính là giải pháp giúp doanh nghiệp tiết kiệm năng lượng, vận hành ổn định và giảm chi phí bảo trì lâu dài. Liên hệ với Megasun để được tư vấn chi tiết và nhận báo giá tốt nhất.
