Bộ trao đổi nhiệt là gì? Cấu tạo, nguyên lý & ứng dụng

Bộ trao đổi nhiệt Heat Exchanger là thiết bị giúp trao đổi năng lượng giữa hai môi trường riêng biệt, đóng vai trò quan trọng trong các hệ thống HVAC và nhiều ứng dụng công nghiệp khác. Việc hiểu đúng bộ trao đổi nhiệt là gì sẽ giúp khai thác tối đa hiệu suất và tuổi thọ của hệ thống.

Định nghĩa bộ trao đổi nhiệt là gì?

Bộ trao đổi nhiệt tiếng Anh là Heat Exchanger là một thiết bị dùng để truyền nhiệt giữa hai môi chất (chất lỏng hoặc khí) có nhiệt độ khác nhau mà không để chúng tiếp xúc trực tiếp với nhau.

Mục đích của thiết bị này là tận dụng năng lượng nhiệt từ dòng chất nóng để làm nóng dòng chất lạnh, hoặc ngược lại – làm mát dòng chất nóng nhờ dòng chất lạnh.

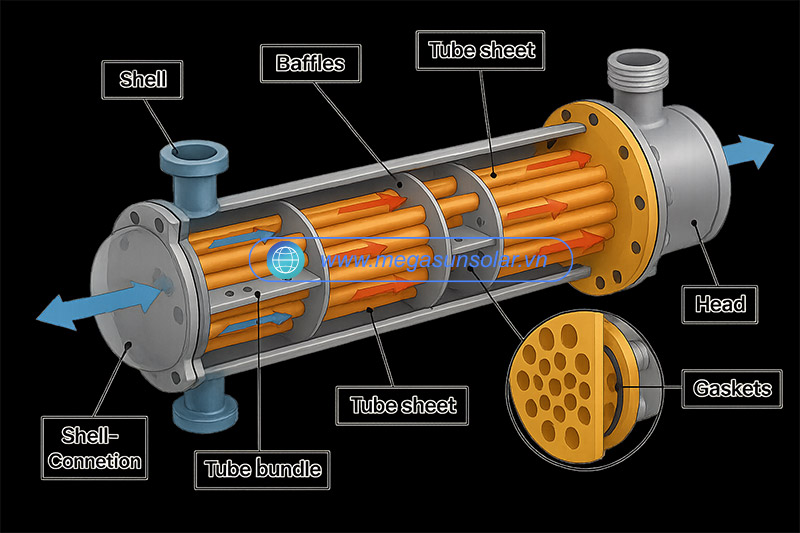

Cấu tạo của bộ trao đổi nhiệt

Dù có nhiều kiểu thiết kế khác nhau (ống chùm, tấm, ống xoắn…), hầu hết các bộ trao đổi nhiệt đều bao gồm những thành phần cơ bản sau:

Bề mặt trao đổi nhiệt (ống hoặc tấm kim loại)

Đây là phần quan trọng nhất trong toàn bộ thiết bị – nơi diễn ra quá trình truyền nhiệt giữa hai môi chất nóng và lạnh.

• Ở bộ trao đổi nhiệt dạng ống chùm (Shell & Tube), bề mặt này được tạo bởi các ống kim loại mảnh được bố trí thành bó, giúp tăng diện tích tiếp xúc.
• Ở dạng tấm (Plate Heat Exchanger), bề mặt là các tấm kim loại mỏng, dập gân xen kẽ để tạo dòng chảy xoáy, nâng cao khả năng truyền nhiệt.

→ Diện tích và vật liệu của bề mặt trao đổi nhiệt quyết định trực tiếp đến hiệu suất làm việc của thiết bị.

Vỏ ngoài

Là lớp bao bọc bên ngoài, giúp cố định cấu trúc và ngăn cách môi chất với môi trường bên ngoài.

• Vỏ ngoài thường được làm từ thép không gỉ, thép carbon, hoặc hợp kim nhôm, tùy môi trường làm việc (áp suất, nhiệt độ, hóa chất).
• Với bộ trao đổi nhiệt ống chùm, vỏ còn có chức năng chứa dòng lưu chất thứ hai (thường là môi chất lạnh hoặc nóng).

Tấm chắn và ống phân phối dòng chảy

Giúp điều hướng luồng chất lỏng/khí đi theo đúng hành trình, tránh dòng chảy ngắn hoặc phân bố không đều.

• Trong bộ trao đổi nhiệt dạng ống, các vách ngăn (baffles) được bố trí dọc theo chiều dài vỏ để buộc dòng chất di chuyển theo hướng zig-zag, làm tăng thời gian tiếp xúc và hiệu suất truyền nhiệt.
• Trong dạng tấm, khe dẫn dòng được dập sẵn để hai môi chất luân phiên chảy xen kẽ nhau giữa các tấm kim loại.

Gioăng hoặc mối hàn kín

Dùng để ngăn rò rỉ giữa hai dòng môi chất.

• Ở bộ trao đổi nhiệt dạng tấm, gioăng cao su chịu nhiệt hoặc silicon được kẹp giữa các tấm để đảm bảo độ kín.
• Một số loại công nghiệp cao nhiệt (như dạng tấm hàn hoặc ống chùm áp suất cao) sử dụng mối hàn cố định thay vì gioăng.

Cổng vào – ra của môi chất (Inlet/Outlet)

Mỗi môi chất (nóng và lạnh) đều có đường vào và ra riêng biệt.

• Cấu hình các cổng này có thể đặt song song, ngược chiều hoặc vuông góc, tùy theo mục đích truyền nhiệt mong muốn.
• Vị trí bố trí hợp lý giúp dòng chảy ổn định và tăng hiệu quả truyền nhiệt.

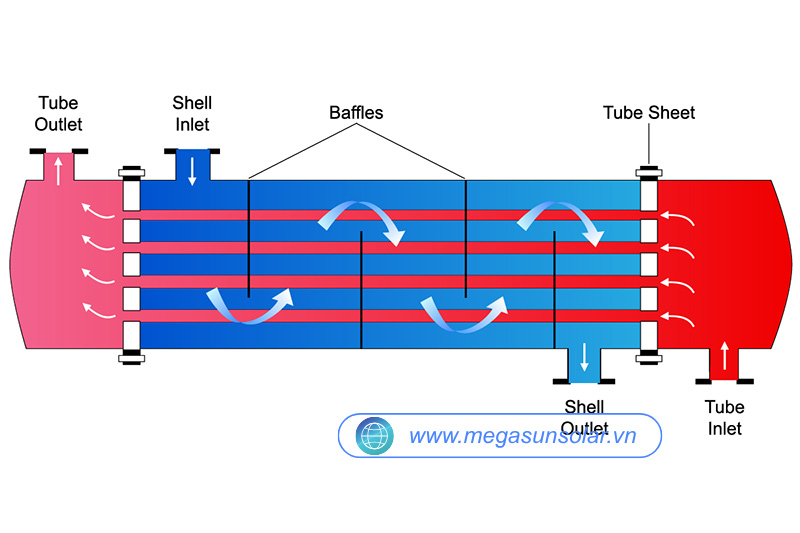

Cơ chế truyền nhiệt của bộ trao đổi nhiệt là gì?

Quá trình truyền nhiệt trong bộ trao đổi nhiệt diễn ra thông qua ba cơ chế chính:

• Dẫn Nhiệt: Đây là bước đầu tiên, khi năng lượng nhiệt di chuyển qua bề mặt kim loại (như ống đồng, thép không gỉ hoặc nhôm) của bộ trao đổi nhiệt. Chất liệu kim loại có độ dẫn nhiệt cao giúp truyền nhiệt nhanh và hiệu quả hơn.
• Đối lưu: Nhiệt từ dòng chất nóng chuyển sang bề mặt kim loại thông qua hiện tượng đối lưu, sau đó từ bề mặt này truyền tiếp sang dòng chất lạnh cũng bằng đối lưu. Hai quá trình đối lưu này xảy ra đồng thời ở hai phía của bức tường kim loại.
• Bức xạ nhiệt (ít hơn, nhưng vẫn có thể xảy ra): Trong một số hệ thống nhiệt độ cao, năng lượng có thể còn được truyền qua bằng sóng bức xạ nhiệt giữa các bề mặt, tuy nhiên mức độ ảnh hưởng nhỏ hơn so với hai cơ chế trên.

Các loại thiết bị trao đổi nhiệt phổ biến

Trong công nghiệp và các hệ thống dân dụng, có nhiều loại bộ trao đổi nhiệt khác nhau, nhưng ba loại sau đây là thông dụng nhất nhờ tính linh hoạt và hiệu suất của chúng:

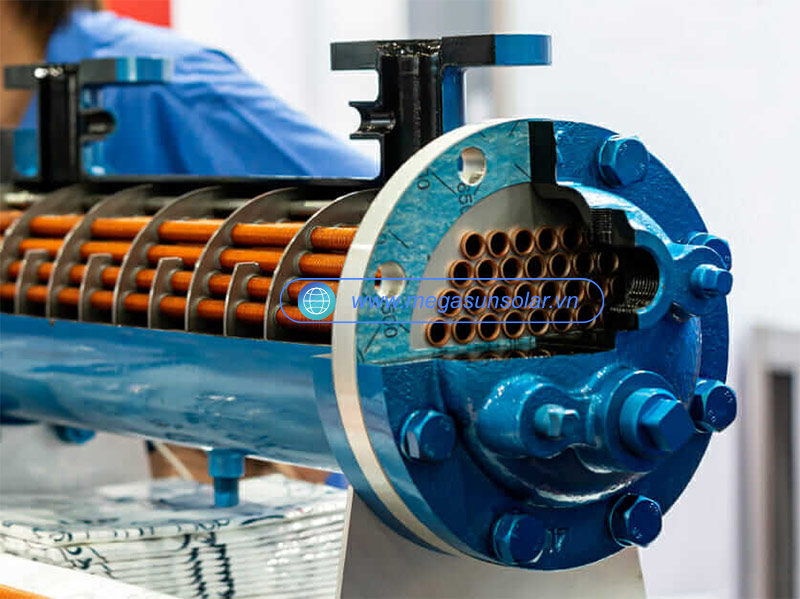

Bộ Trao Đổi Nhiệt Ống Chùm (Shell and Tube Heat Exchanger)

Đây là thiết bị trao đổi nhiệt cổ điển và được sử dụng rộng rãi nhất trong các ứng dụng công nghiệp áp suất và nhiệt độ cao (như nhà máy lọc dầu, hóa chất, điện năng).

Cấu tạo:

• Bao gồm một vỏ hình trụ (shell) lớn chứa bên trong một bó ống (tube bundle).
• Một môi chất (thường là chất lỏng có áp suất cao hơn) chảy bên trong các ống.
• Môi chất thứ hai (thường là chất lỏng/khí có áp suất thấp hơn) chảy bên ngoài các ống, qua phần vỏ.

Đặc điểm:

• Ưu điểm: Thiết kế chắc chắn, dễ vệ sinh cơ học (phía ống), khả năng chịu áp suất và nhiệt độ rất cao.
• Nhược điểm: Hiệu suất trao đổi nhiệt trên một đơn vị thể tích không cao bằng dạng tấm, cồng kềnh, tốn nhiều diện tích lắp đặt.

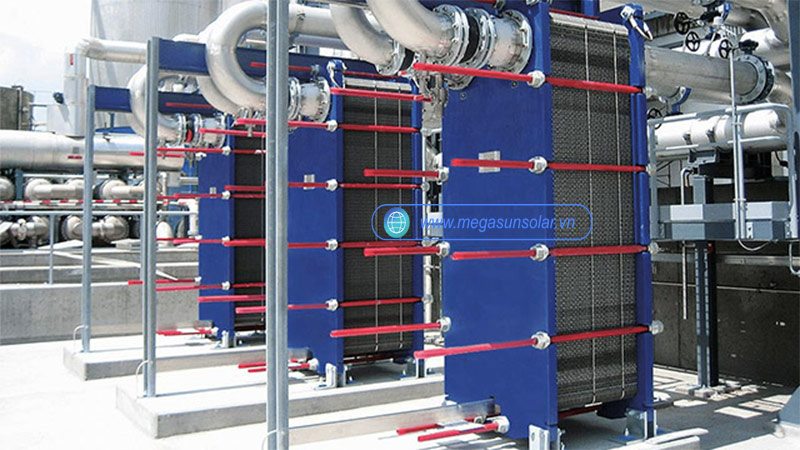

Bộ Trao Đổi Nhiệt Dạng Tấm (Plate Heat Exchanger – PHE)

Loại này sử dụng các tấm kim loại mỏng, có rãnh (gợn sóng) xếp chồng lên nhau, lý tưởng cho các ứng dụng lỏng-lỏng với hiệu suất cao và không gian hạn chế.

Cấu tạo:

• Gồm nhiều tấm kim loại mỏng, dập gợn sóng (corrugated plates) được kẹp chặt trong khung.
• Các rãnh trên tấm tạo thành các kênh dòng chảy. Môi chất nóng và lạnh chảy xen kẽ qua các kênh này.
• Giữa các tấm có thể dùng gioăng (gasket) để làm kín (Plate and Frame HE) hoặc được hàn kín (Brazed Plate HE).

Đặc điểm:

• Ưu điểm: Diện tích trao đổi nhiệt lớn trong một thể tích nhỏ (rất nhỏ gọn), hệ số truyền nhiệt cao do dòng chảy rối tạo ra bởi các rãnh gợn sóng, dễ dàng tháo lắp để vệ sinh (dạng có gioăng).
• Nhược điểm: Thường giới hạn ở áp suất và nhiệt độ thấp/trung bình (dạng có gioăng), không phù hợp cho môi chất có nhiều cặn bẩn hoặc độ nhớt cao.

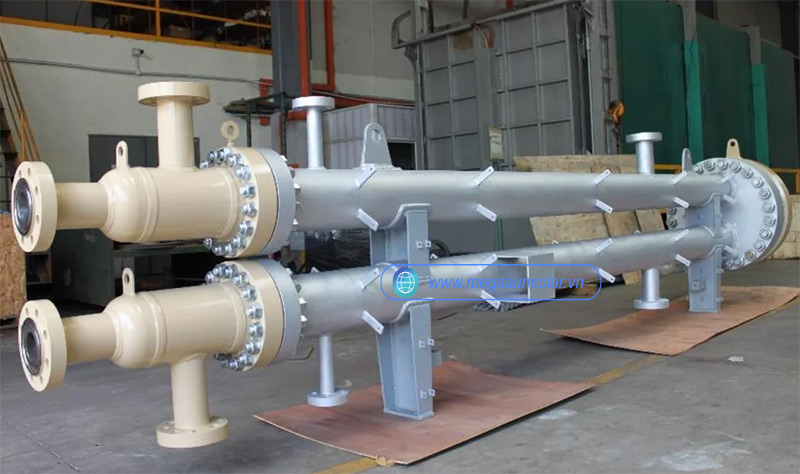

Bộ Trao Đổi Nhiệt Ống Lồng Ống (Double Pipe Heat Exchanger)

Đây là loại đơn giản nhất, thường dùng trong các ứng dụng quy mô nhỏ hoặc nơi cần chênh lệch nhiệt độ lớn.

Cấu tạo: Gồm hai ống đồng tâm lồng vào nhau.

• Một môi chất chảy bên trong ống nhỏ.
• Môi chất còn lại chảy trong không gian vành khuyên giữa hai ống.

Đặc điểm:

• Ưu điểm: Thiết kế cực kỳ đơn giản, dễ bảo trì, chi phí thấp, lý tưởng cho tốc độ dòng chảy thấp.
• Nhược điểm: Không hiệu quả về mặt không gian (diện tích trao đổi nhiệt nhỏ so với kích thước tổng thể), chỉ thích hợp cho công suất nhỏ.

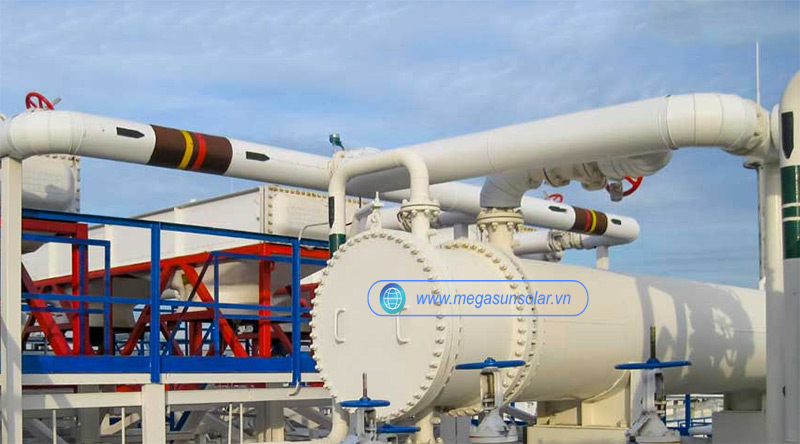

Vì sao bộ trao đổi nhiệt ngày càng được sử dụng rộng rãi?

Trong bối cảnh hiện nay, khi chi phí năng lượng không ngừng tăng và yêu cầu về hiệu quả vận hành ngày càng khắt khe, bộ trao đổi nhiệt (Heat Exchanger) đã trở thành thiết bị không thể thiếu trong hầu hết các hệ thống nhiệt.

Vậy điều gì khiến bộ trao đổi nhiệt ngày càng được ứng dụng phổ biến đến vậy?

Xu hướng tiết kiệm năng lượng toàn cầu

Một trong những yếu tố lớn nhất thúc đẩy việc sử dụng bộ trao đổi nhiệt chính là xu hướng tiết kiệm và tái sử dụng năng lượng.

Các quốc gia và doanh nghiệp đang đẩy mạnh việc tối ưu hiệu suất năng lượng, giảm phát thải khí nhà kính và cắt giảm chi phí nhiên liệu.

Bộ trao đổi nhiệt giúp:

• Tận dụng nhiệt thải từ quy trình sản xuất để làm nóng nước, không khí hoặc môi chất khác.
• Giảm tiêu hao điện năng trong các hệ thống sưởi, làm lạnh và sấy khô.
• Tăng hiệu suất năng lượng tổng thể, góp phần hướng tới các tiêu chuẩn “Green Factory” hoặc “Energy Saving Building”.

Ví dụ: Trong nhà máy chế biến thực phẩm, việc sử dụng bộ trao đổi nhiệt giúp tái thu hồi năng lượng từ nước nóng thải, tiết kiệm từ 20–40% chi phí nhiên liệu mỗi tháng.

Quy định ngày càng nghiêm ngặt về hiệu suất và môi trường

Các quy chuẩn quốc tế như ISO 50001 (Quản lý năng lượng), LEED (Công trình xanh) hay các tiêu chuẩn về hiệu suất thiết bị nhiệt đã khiến doanh nghiệp phải đầu tư vào giải pháp tiết kiệm năng lượng.

Bộ trao đổi nhiệt đáp ứng hoàn hảo các yêu cầu này nhờ khả năng:

• Giảm phát thải CO₂ thông qua thu hồi nhiệt.
• Tối ưu hiệu suất hệ thống mà không cần thay đổi công nghệ sản xuất chính.
• Giảm tác động môi trường nhờ giảm nhiệt độ nước thải, khí thải trước khi xả ra ngoài.

Do đó, trong nhiều ngành như nhiệt điện, hóa chất, thực phẩm, HVAC, việc lắp đặt bộ trao đổi nhiệt gần như là bắt buộc theo quy định hoặc tiêu chuẩn vận hành xanh.

Nhu cầu tối ưu chi phí vận hành trong doanh nghiệp

Khi giá điện và nhiên liệu tăng cao, bài toán giảm chi phí vận hành mà không ảnh hưởng đến hiệu suất sản xuất trở nên cấp bách.

Bộ trao đổi nhiệt mang lại lời giải tối ưu vì:

• Giúp tái sử dụng năng lượng nội bộ, giảm nhu cầu cấp nhiệt mới.
• Giảm thời gian khởi động hệ thống và duy trì nhiệt độ ổn định, hạn chế thất thoát.
• Giảm áp lực cho hệ thống nén, quạt, bơm – từ đó kéo dài tuổi thọ thiết bị và giảm chi phí bảo dưỡng.

Công nghệ và vật liệu chế tạo ngày càng tiên tiến

Trước đây, bộ trao đổi nhiệt thường cồng kềnh, dễ bám cặn và khó vệ sinh.
Nhưng với sự phát triển của vật liệu dẫn nhiệt mới (thép không gỉ, titan, đồng-niken) và công nghệ hàn – ép tấm hiện đại, thiết bị ngày nay:

• Hiệu suất truyền nhiệt cao hơn 20–30% so với thế hệ cũ.
• Chịu được áp suất và nhiệt độ cao hơn, phù hợp với nhiều ngành khác nhau.
• Thiết kế nhỏ gọn, linh hoạt, dễ lắp đặt ngay cả trong không gian hạn chế.
• Dễ bảo dưỡng, có thể tháo rời, vệ sinh hoặc thay thế gioăng nhanh chóng.

Sự cải tiến này giúp bộ trao đổi nhiệt không chỉ phù hợp với quy mô công nghiệp lớn mà còn phổ biến trong dân dụng – như máy nước nóng bơm nhiệt (heat pump), hệ thống HVAC, máy lạnh, và các thiết bị năng lượng tái tạo.

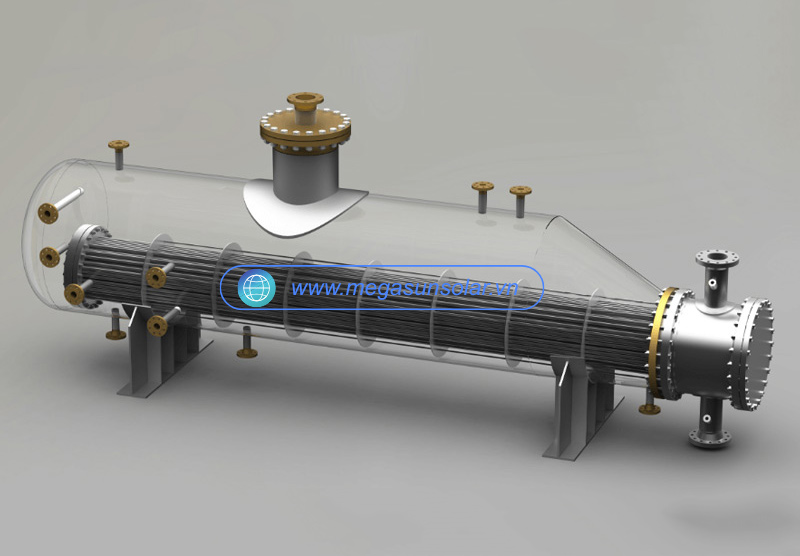

Cách chọn thiết bị trao đổi nhiệt phù hợp với nhu cầu

Việc lựa chọn đúng loại bộ trao đổi nhiệt (Heat Exchanger) không chỉ giúp hệ thống đạt hiệu suất trao đổi nhiệt cao, mà còn đảm bảo độ bền, giảm chi phí vận hành và bảo trì. Để chọn thiết bị phù hợp, người dùng cần cân nhắc nhiều yếu tố kỹ thuật cũng như điều kiện thực tế của ứng dụng.

Phân tích yêu cầu kỹ thuật

Đây là bước đầu tiên và quan trọng nhất để xác định kích thước và công suất của thiết bị:

• Lưu lượng dòng chảy: Cần biết chính xác lưu lượng (khối lượng hoặc thể tích) của cả hai môi chất (nóng và lạnh) đi qua thiết bị.
• Nhiệt độ: Xác định nhiệt độ đầu vào và nhiệt độ đầu ra mong muốn của cả hai dòng. Điều này ảnh hưởng trực tiếp đến diện tích bề mặt trao đổi nhiệt cần thiết.
• Công suất nhiệt: Tính toán lượng nhiệt cần trao đổi (Q) dựa trên lưu lượng và sự thay đổi nhiệt độ mong muốn.
• Áp suất làm việc: Áp suất tối đa mà thiết bị phải chịu đựng. Ống chùm thường phù hợp với áp suất cao, trong khi dạng tấm có gioăng (Gasketed Plate HE) giới hạn ở áp suất thấp hơn.

Đánh giá đặc điểm môi chất và vận hành

Đặc tính của chất lỏng hoặc chất khí sẽ quyết định loại trao đổi nhiệt và vật liệu chế tạo:

Tính chất vật lý:

• Độ nhớt: Chất lỏng có độ nhớt cao cần thiết bị có kênh dòng chảy lớn hơn để giảm tổn thất áp suất (ví dụ: ống chùm hoặc dạng xoắn).
• Pha: Trao đổi nhiệt giữa lỏng-lỏng, lỏng-khí, hơi-lỏng, hay thay đổi pha (ngưng tụ/bay hơi). Các ứng dụng thay đổi pha thường dùng thiết bị dạng ống.

Tính chất hóa học:

• Ăn mòn: Môi chất có tính ăn mòn cao (như axit, nước biển) yêu cầu vật liệu đặc biệt như Titanium hoặc Inox 316/316L.
• Độ bẩn/Cáu cặn (Fouling): Môi chất chứa nhiều cặn bẩn, sợi, hoặc có xu hướng tạo cáu cặn (ví dụ: nước làm mát chưa qua xử lý, bùn) nên chọn loại dễ vệ sinh.

Tiêu chí thiết kế và bài toán chi phí

Không gian lắp đặt: Nếu không gian hạn chế, Bộ trao đổi nhiệt dạng tấm (PHE) là lựa chọn tối ưu nhờ tính nhỏ gọn và hiệu suất cao.

Vệ sinh và Bảo trì: Với các ngành yêu cầu vệ sinh nghiêm ngặt (Thực phẩm, Dược phẩm), BĐTN dạng tấm có gioăng được ưu tiên vì có thể dễ dàng tháo rời các tấm để làm sạch.

Chi phí:

• Chi phí đầu tư ban đầu: BĐTN ống lồng ống thường rẻ nhất, sau đó là dạng ống chùm tiêu chuẩn, và dạng tấm.
• Chi phí vận hành và bảo trì: Bao gồm chi phí năng lượng (do tổn thất áp suất) và chi phí vệ sinh. Hiệu suất cao của BĐTN dạng tấm có thể giúp tiết kiệm năng lượng đáng kể về lâu dài.

Qua những thông tin trên, chắc hẳn bạn đã hiểu rõ bộ trao đổi nhiệt là gì và vì sao thiết bị này lại quan trọng trong công nghiệp cũng như đời sống hằng ngày. Nếu bạn đang cần tư vấn chọn mua hoặc thiết kế hệ thống trao đổi nhiệt phù hợp, hãy liên hệ ngay với Megasun Solar để được hỗ trợ chuyên sâu và tận tâm nhất.
