TÍNH TOÁN DUNG TÍCH BỒN BẢO ÔN & THỜI GIAN GIA NHIỆT

• Thể tích lưu trữ của bồn bảo ôn và thời gian gia nhiệt được xác định dựa trên công suất đầu vào yêu cầu (kW) và
  hoặc lưu lượng (lít / giờ). Thời gian gia nhiệt là thời gian cần để làm nóng nước từ nước lạnh đầu vào (thường từ 15 ° C đến 35 ° C) đến nhiệt độ nước nóng yêu cầu (thường là 50 ° C đến 65 ° C) trong khoảng thời gian theo giờ hoặc theo phút . Thời gian gia nhiệt càng dài thì yêu cầu công suất đầu nhiệt cung cấp càng thấp – ngược lại – thời gian gia nhiệt càng yêu cầu ngắn thì công suất ngồn gia nhiệt càng phải lớn .
• Yêu cầu về dung tích bồn bảo ôn thực tế thường được tính sơ bộ dựa trên bảng dưới đây – sẽ cho kết quả khá đúng (hầu hết các dự án sử dụng hệ thống nước nóng trung tâm đang sử dụng bảng này ở Việt Nam, Campuchia, Thái Lan…) . Một tính toán chi tiết về ứng dụng cần được thực hiện để xác định các yêu cầu thực tế khi tính đến không gian, tải trọng và nguồn điện khi lựa chọn dung tích bồn bảo ôn
• Dải dung tích bồn bảo ôn từ 150L đến 30,000 lít
• Quy cách : Bồn đứng hoặc bồn nằm
• Loại bồn : Bồn chịu áp lực ( bồn kín ) hoặc bồn không chịu áp lực ( bồn hở ) , bồn trực tiếp , bồn gián tiếp .

BẢNG THAM KHẢO :
(Nhu cầu nước nóng trung bình / người ( ở nhiệt độ 550C ) cho một số ứng dụng thông dụng )

QUY ƯỚC ĐẶT MÃ BỒN BẢO ÔN MEGASUN

TIÊU CHUẨN THIẾT KẾ VÀ SẢN XUẤT BỒN CHỨA NƯỚC NÓNG BẢO ÔN MEGASUN

• Bồn bảo ôn Megasun được thiết kế và sản xuất theo quy trình quản lý chất lượng ISO9001:2015 và theo TCVN8366:2010 , TCVN8251:2009
• Tiêu chuẩn thiết kế độ bền và độ chịu lực : QPĐT 03-71
• Tiêu chuẩn kiểm định an toàn bồn chịu áp lực : QPVN 2-75 ; TCVN8366:2010
• Ngoài ra chúng tôi nhận sản xuất bồn bảo ôn dựa theo các tiêu chuẩn thiết kế khác theo yêu cầu .

LỰA CHỌN VẬT LIỆU VỎ BỒN BẢO ÔN

• Inox SUS304
• Vỏ bồn là thép mạ kẽm sơn tĩnh điện 2 lớp loại Primax Protect & GStyle E – Chống rỉ sét & ăn mòn muối biển – chuyên dùng cho vùng biển .
• Inox SUS316/ 316L

LỰA CHỌN VẬT LIỆU LÕI BỒN BẢO ÔN

Thép nhúng kẽm nóng về mặt

Lõi bồn bảo ôn có thể được sản xuất bằng thép nhúng kẽm nóng . Lõi bồn được sản xuất từ thép carbon và sau đó được nhúng vào trong bể kẽm nóng . Tạo ra một lớp kẽm trên bề mặt – có tác dụng bảo vệ chống ăn mòn tuyệt vời trong các khu vực nước cứng. Lõi bồn thép nhúng kẽm nóng không nên sử dụng cho các khu vực nước mềm vì nước mềm ngăn cản sự hình thành lớp bảo vệ trên bề mặt của lõi bồn . Các thanh magiê đã được gắn lắp vào bồn bảo ôn để tạo cho lõi bồn lớp phủ bảo vệ. Các thanh magiê này nên được thay thế hàng năm để đảm bảo tuổi thọ lâu dài của bồn bảo ôn . Không nên sử dụng ống đồng & phụ kiện bằng đồng vào bồn bảo ôn có lõi bồn là thép nhúng kẽm nóng .

Thép mạ kẽm phủ sơn tĩnh điện 2 lớp ( Primax Protect & GStyle E , Jotaguard VA 5001)

Lõi bồn bảo ôn cũng có thể sản xuất bằng thép carbon phủ sơn tĩnh điện 2 lớp – sử dụng loại sơn chuyên dùng cho bồn
nước – Primax Protect & GStyle E , Jotaguard VA 5001 và được hấp nóng ở nhiệt độ trên 240°C – Đây cũng là một giải pháp để cung cấp loại bồn bảo ôn với lõi bồn có khả năng chống ăn mòn rất tốt khi sử dụng nước nóng dưới 90°C ở vùng nước cứng . Các thanh magiê cũng đã được gắn lắp vào bồn bảo ôn để tạo cho lõi bồn lớp phủ bảo vệ. Các thanh magiê này nên được thay thế hàng năm để đảm bảo tuổi thọ lâu dài của bồn bảo ôn.

Thép không rỉ – Inox ( SUS304 , SUS316L )

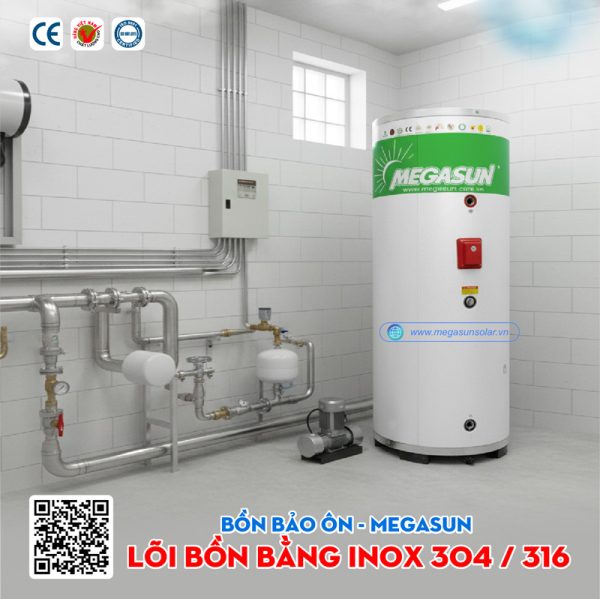

Bồn bảo ôn với lõi bồn bằng thép không gỉ SUS304, SUS316L là loại bồn trở nên phổ biến nhất hiện nay để đun nước
nóng trong gia đình / công nghiệp – do có ưu điểm vượt trội về độ bền vật liệu cao , dễ dàng bảo trì , sửa chữa trong và sau thời gian dài sử dụng và phù hợp vệ sinh an toàn thực phẩm , phù hợp cho bồn chứa nước uống nóng / lạnh . Tuy nhiên bồn bảo ôn – lõi bồn là inox 304 không nên lắp đặt trong hệ thống có hàm lượng clorua cao – vì ở nhiệt độ nước nóng càng cao thì tốc độ ăn mòn bởi clorua hoặc các tạp chất ăn mòn tăng lên nhiều lần .

Đồng

Đồng rắn là một sản phẩm đáng tin cậy đã được chứng minh bởi hầu như không bị nước xâm thực tấn công, được sử dụng trên khắp thế giới với tuổi thọ cao khiến nó trở thành một vật liệu được lựa chọn phổ biến. Lõi bồn được sản xuất từ đồng có một lớp phủ oxit đồng trên bề mặt để bảo vệ khỏi bị tấn công bởi các tạp chất ăn mòn . Ở những nơi có nước xâm thực, một cực dương nhôm có thể được gắn vào vỏ, đồng thời tạo ra một lớp nhôm trên bề mặt giúp bảo vệ vĩnh viễn vỏ khỏi bị ăn mòn. Cực dương không cần thay thế trong suốt vòng đời của bình lưu trữ. Do giá thành vật liệu rất cao và độ bền kéo dãn của đồng
thấp, nên vật liệu đồng trở nên không kinh tế khi sử dụng cho các bồn bảo ôn có đường kính lớn và áp suất làm việc
yêu cầu cao .
• Bồn bảo ôn với lõi bồn là vật liệu đồng – chúng tôi chỉ khuyến khích nên sử dụng cho các bồn nhỏ có dung tích dưới 1000 lít và áp suất làm việc tối đa là 5 bar.

LỰA CHỌN VẬT LIỆU CÁCH NHIỆT VÀ ĐỘ DÀY LỚP CÁCH NHIỆT

• Tiêu chuẩn : Bồn bảo ôn Megasun sử dụng lớp cách nhiệt là polyurethane foam được phun đổ bằng máy trộn tự động áp suất cao – với độ dày tiêu chuẩn là 50mm – đảm bảo độ tổn thất nhiệt nhỏ nhất .
• Tỷ trọng : 40- 45Kg/m3
• Độ cách nhiệt : < 0.020W/(mk)
• Tùy chọn vật liệu bảo ôn khác : Glasswood / Rockwood ( chỉ nên dùng cho bồn bảo ôn yêu cầu nhiệt độ làm việc trên 100°C hoặc các yêu cầ u riêng khác )
• Tùy chọn độ dày cách nhiệt : 75mm , 100mm, 125mm , 150mm, 200mm

LỰA CHỌN ÁP SUẤT LÀM VIỆC TỐI ĐA

• Bồn bảo ôn nóng / lạnh Megasun có các chủng loại bồn thông dụng sau : Bồn chịu áp lực ( bồn kín ) hoặc bồn không chịu áp lực ( bồn hở ) , bồn trực tiếp , bồn gián tiếp ( tích hợp bộ trao đổi nhiệt với vật liệu là đồng / inox 304 / inox 316 bên trong bồn ) .
• Tiêu chuẩn : Áp suất làm việc tối đa / Áp suất thử nghiệm : 6 bar / 9 bar
• Tùy chọn khác : Áp suất làm việc tối đa : 3 bar ,4 bar ,5 bar ,7 bar ,8 bar ,9 bar ,10 bar ,12 ba r ,15 bar

LỰA CHỌN NHIỆT ĐỘ LÀM VIỆC TỐI ĐA

• Tiêu chuẩn : Nhiệt độ làm việc tối đa : 95 °C
• Tùy chọn khác : Nhiệt độ làm việc tối đa : 150 °C , 200 °C

LỰA CHỌN BỘ TRAO ĐỔI NHIỆT- ÁP DỤNG KHI GIA NHIỆT THÊM BẰNG LÒ HƠI, NGUỒN NƯỚC NÓNG KHÁC….

Bồn bảo ôn Megasun có thể được thiết kế với bộ trao đổi nhiệt dạng ống xoắn bằng đồng / thép không gỉ – để đáp ứng các yêu cầu về trao đổi nhiệt gián tiếp với chi phí thấp và hiệu quả cao .Tuy nhiên nhược điểm lớn nhất của loại bộ trao đổi nhiệt này là khó thay thế / bảo trì sửa chữa .

Cuộn coil trao đổi nhiệt cho lò hơi, nước…..

Phổ biến nhất và thuận tiện hơn để bảo trì hoặc thay mới là trao đổi nhiệt loại U được lắp đặt trên mặt bích tiêu chuẩn.
Ống chữ U là bộ trao đổi nhiệt được chế tạo với ống hiệu suất cao không bị ảnh hưởng bởi sự giãn nở nhiệt mang lại mức độ tin cậy cao. Các ống trong bộ trao đổi nhiệt có sẵn bằng đồng nguyên chất, làm cho chúng phù hợp cho cả vùng nước cứng và nước mềm. Bộ trao đổi nhiệt tiêu chuẩn được sản xuất bằng ống đồng. Bộ trao đổi nhi ệt cũng có thể được sản xuất tùy chọn bằng thép không gỉ – SUS304 / AISI 316L mang lại
tuổi thọ lâu dài đáng tin cậy và hợp vệ sinh. Bộ trao đổi nhiệt có thể rút ra / tháo ra để làm sạch và kiểm tra. Vì vậy, khi lắp đặt bồn bảo ôn phái tính toán đến không gian phải được phân bổ để rút bộ trao đổi nhiệt ra (tùy công suất của bộ trao đổi nhiệt mà kích thước của bộ trao đổi nhiệt sẽ khác nhau ) . Phạm vi tiêu
chuẩn của bộ trao đổi nhiệt được tính toán dựa trên thời gian gia nhiệt 1 giờ để làm nóng nước từ 20 ° C lên 60 ° C với môi chất trao đổi chính là nước ở 82 ° C đến 71ºC. Thiết bị trao đổi nhiệt U cũng có sẵn các thiết kế cho các yêu cầu khác về áp suất làm việc và môi chất trao đổi . Vui lòng liên hệ với phòng kinh doanh của chúng tôi để biết thêm chi tiết.

Bảng thông số kỹ thuật bộ trao đổi nhiệt Megasun

Các ứng dụng cho Bồn Bảo Ôn Megasun 400 Lít (Bồn chứa nước nóng):

1. Bồn bảo ôn sử dụng cho hệ thống nước nóng Bơm Nhiệt

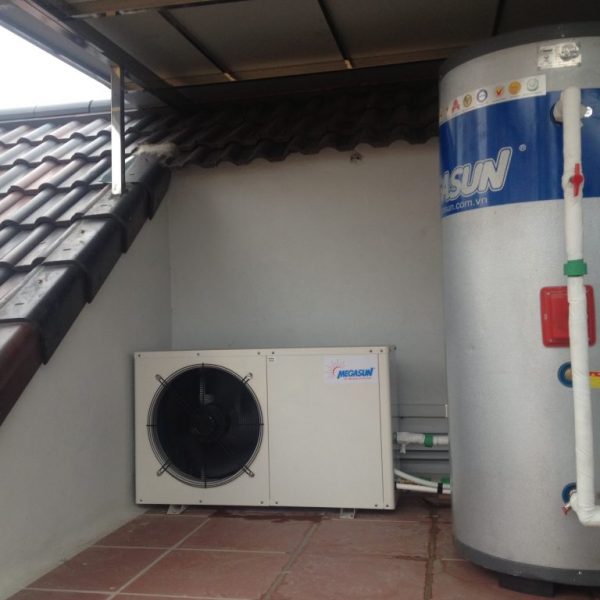

Bồn bảo ôn Megasun kết hợp bơm nhiệt heat pump đảm bảo nguồn nước nóng liên tục 24h/ 24h

2. Bồn bảo ôn sử dụng cho Hệ thống nước nóng Năng Lượng Mặt trời

Bồn bảo ôn kết hợp hệ thống năng lượng mặt trời Megasun được sử dụng rộng rãi trong mọi công trình

3. Bồn bảo ôn sử dụng cho Điện trở gia nhiệt

Bồn bảo ôn BBO-400-KCA dự trữ nước nóng cho hệ gia nhiệt điện trở dự phòng Heater/ Boiler

4. Bồn bảo ôn sử dụng cho tất cả các hệ thống nước nóng khác và đảm bảo độ giữ nhiệt 72 giờ.
