Hướng dẫn kỹ thuật lắp đặt chi tiết hệ thống máy nước nóng NLMT tấm phẳng Megasun
Lắp đặt máy nước nóng NLMT tấm phẳng Megasun đòi hỏi sự chính xác cao về kỹ thuật đường ống, khớp nối và phụ kiện an toàn. Bản hướng dẫn này phân tích kỹ thuật 3 công đoạn then chốt: Kết nối cấp nước nóng ra, đấu nối hệ thống nước nóng hồi và lắp đặt đường cấp nước lạnh vào. Cùng tìm hiểu chi tiết hướng dẫn cách lắp đặt hệ thống máy nước nóng năng lượng mặt trời tấm phẳng Megasun ngay nhé.
Quy trình lắp đặt phần cấp nước nóng (đầu ra)

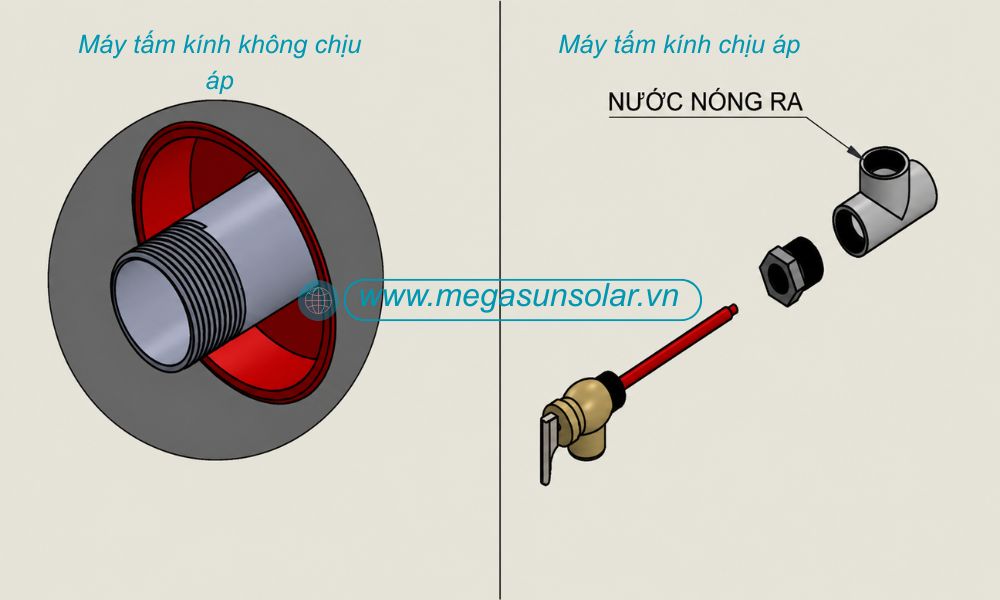

Mô phỏng bản vẽ thứ nhất tập trung chi tiết vào phần đấu nối đường cấp nước nóng từ bình bảo ôn ra hệ thống sử dụng. Các chi tiết kết nối ren và bích ống đồng được bố trí chuẩn xác nhằm chống rò rỉ dưới áp lực làm việc.
Chi tiết phụ kiện và thông số kỹ thuật phần cấp nước nóng
| Hạng mục / Loại máy | Phụ kiện kết nối đầu chờ | Phụ kiện kết nối tấm kính | Ghi chú kỹ thuật |
| Máy tấm kính không chịu áp | – Đầu chờ: DN20-Ren ngoài | – Bích ống đồng x 1 | Nối trực tiếp ra hệ thống tiêu thụ qua đầu chờ DN20. |
| Máy tấm kính chịu áp | – Đầu chờ: DN20-Ren ngoài – T-Inox 304: DN20-Ren trong x 1 – Giảm ren Inox 304: DN20/DN15 x 1
– Valve an toàn 21-6Bar: DN15-Ren ngoài x 1 | – Bích ống đồng x 1 | Bắt buộc lắp Valve an toàn để xả áp khi áp suất vượt giới hạn (21-6 bar). |

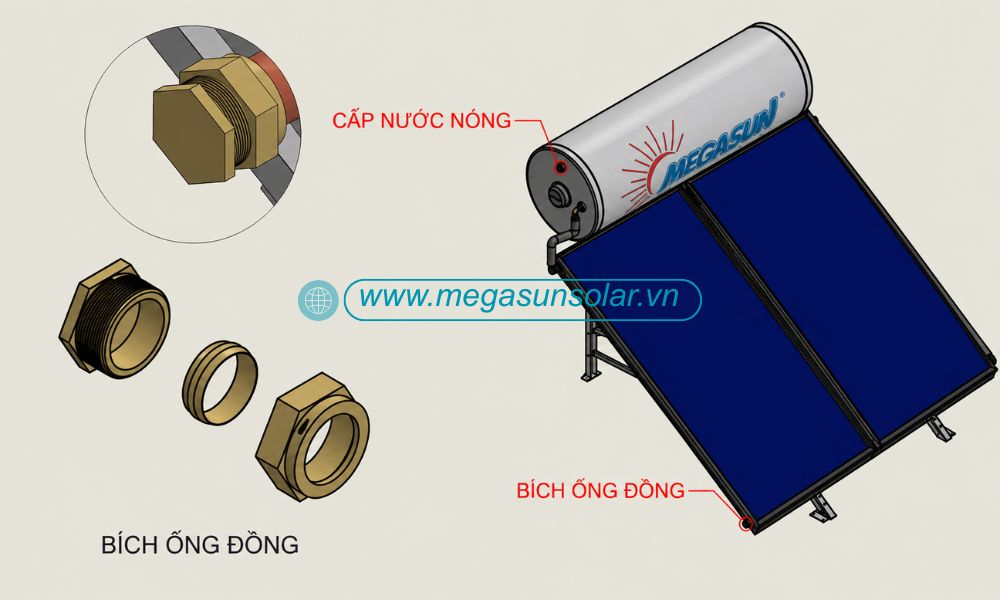

Các bước thực hiện lắp đặt phần cấp nước nóng
- Chuẩn bị đầu chờ bình bảo ôn: Xác định vị trí đầu chờ DN20-ren ngoài trên bình bảo ôn Megasun.
- Lắp cụm Valve an toàn (Đối với máy chịu áp): Vặn T-Inox 304 (DN20-ren trong) vào đầu chờ DN20. Đấu nối đầu giảm ren Inox 304 (DN20/DN15) và gắn Valve an toàn DN15 (ren ngoài).
- Kết nối bích ống đồng tấm kính: Ráp bích ống đồng vào đầu ra của tấm thu nhiệt phẳng, siết chặt các khớp nối cao su/kim loại đảm bảo kín nước tuyệt đối.
- Đấu nối đường ống dẫn nước nóng: Nối đường ống nước nóng chịu nhiệt (PPR-UV hoặc ống inox/đồng) dẫn tới các thiết bị sử dụng trong công trình.

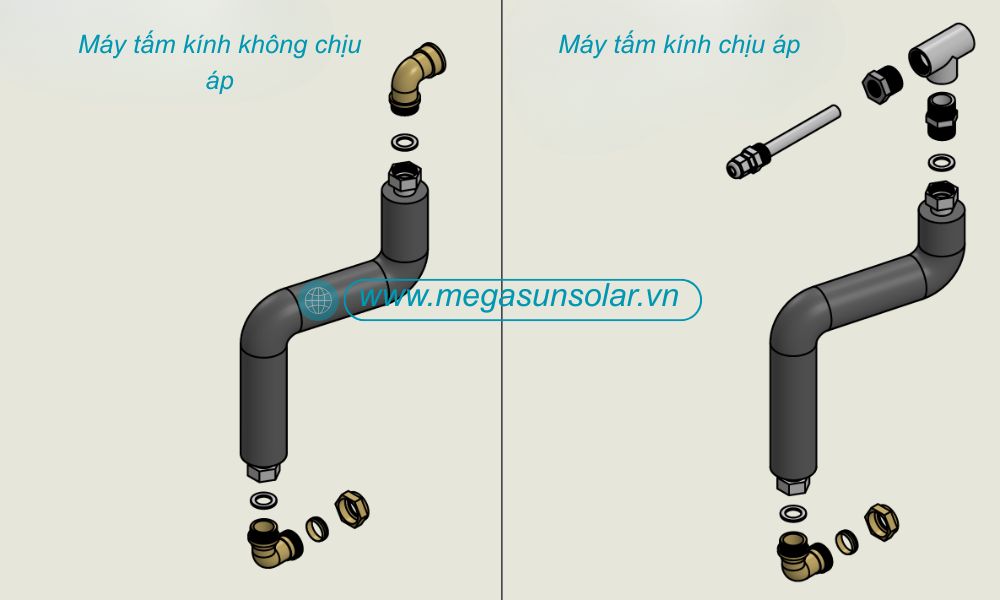

Quy trình lắp đặt phần nước nóng hồi (hệ thống tuần hoàn)
Phần nước nóng hồi có vai trò duy trì nhiệt độ ổn định trong đường ống, giúp nước nóng luôn có sẵn tại đầu vòi mà không mất thời gian chờ xả bỏ nước lạnh. Việc lắp đặt phụ phụ thuộc vào việc hệ thống có tích hợp tủ điều khiển hay không.
Bảng tổng hợp phụ kiện vật tư phần nước nóng hồi
| Dòng máy / Cấu hình | Phụ kiện kết nối đầu chờ | Phụ kiện kết nối tấm kính | Ghi chú và tính năng |
| Máy chịu áp / Không chịu áp thường | – Co đồng: DN20-Ren ngoài/Ren trong x 1 – Ron cao su x 2 – Nối mềm Inox 304 ngắn x 1 bộ – Co ống đồng x 1 bộ | – Loại 300-400L: Nối ống đồng x 2 bộ
– Loại 500L: Nối ống đồng x 4 bộ | Sử dụng đường kết nối ống đồng kết hợp nối mềm inox để triệt tiêu co giãn nhiệt. |
| Máy tích hợp tủ điều khiển | – Vỏ lắp cảm biến nhiệt độ (theo tủ điều khiển) – Giảm ren Inox 304: DN20/DN15 x 1 – T-Inox 304: DN20-Ren trong x 1 – Nối Inox 304 2 đầu ren: DN20-Ren ngoài x 2 – Ron cao su x 2 – Nối mềm Inox 304 ngắn x 1 bộ – Co ống đồng x 1 bộ | – Loại 300-400L: Nối ống đồng x 2 bộ – Loại 500L: Nối ống đồng x 4 bộ | Tích hợp thêm vỏ đầu dò cảm biến nhiệt độ kết nối về trung tâm điều khiển bơm hồi. |

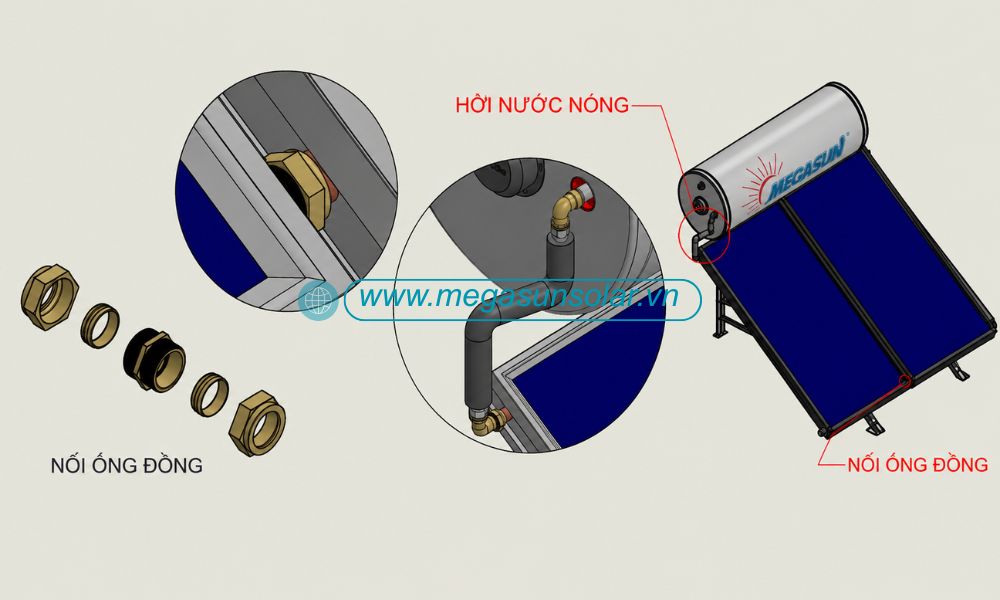

Các bước thực hiện lắp đặt phần nước nóng hồi:
- Lắp đặt cụm cảm biến & T-Inox (nếu có tủ điều khiển): Lắp T-Inox 304 vào đầu chờ DN20 hồi. Đưa vỏ lắp cảm biến nhiệt độ vào đúng vị trí để đo chính xác nhiệt độ nước hồi.
- Đấu nối khớp mềm Inox 304 và Co đồng: Dùng nối mềm Inox 304 ngắn kết hợp ron cao su chịu nhiệt để chịu lực uốn và giảm chấn do dãn nở nhiệt.
- Kết nối bích ống đồng đường hồi tấm thu: Sử dụng bộ nối ống đồng (2 bộ cho dung tích 300L-400L, 4 bộ cho máy 500L) liên kết giữa đầu thu của tấm phẳng và bình chứa.

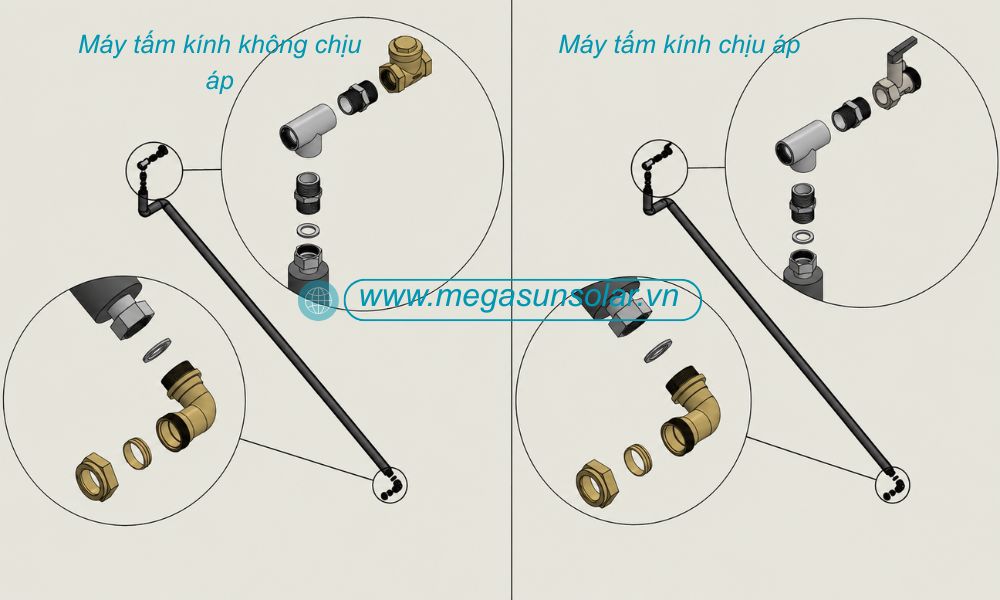

Quy trình lắp đặt phần nước lạnh cấp vào
Đường nước lạnh cấp vào bình chứa cần đảm bảo các van một chiều và van an toàn vận hành chính xác, tránh hiện tượng chảy ngược nước nóng về đường nước lạnh hoặc gây áp lực quá tải làm hỏng bình.
Bảng so sánh cấu hình cấp nước lạnh cho máy chịu áp và không chịu áp
| Tiêu chí | Máy tấm kính không chịu áp | Máy tấm kính chịu áp |
| Đầu chờ bình | DN20-Ren ngoài | DN20-Ren ngoài |
| T-Inox 304 (DN20, ren trong) | 1 cái | 1 cái |
| Nối Inox 304 2 đầu ren ngoài (DN20) | 2 cái | 2 cái |
| Van bảo vệ / Khống chế | Valve 1 chiều 27MH x 1 | Valve 1 chiều 27-5BAR x 1 |
| Kết nối mềm & Ron | – Ron cao su x 2 – Nối mềm Inox 304 dài x 1 bộ – Co ống đồng x 1 bộ | – Ron cao su x 2 – Nối mềm Inox 304 dài x 1 bộ – Co ống đồng x 1 bộ |
| Kết nối tấm kính | Bích ống đồng x 1 | Bích ống đồng x 1 |

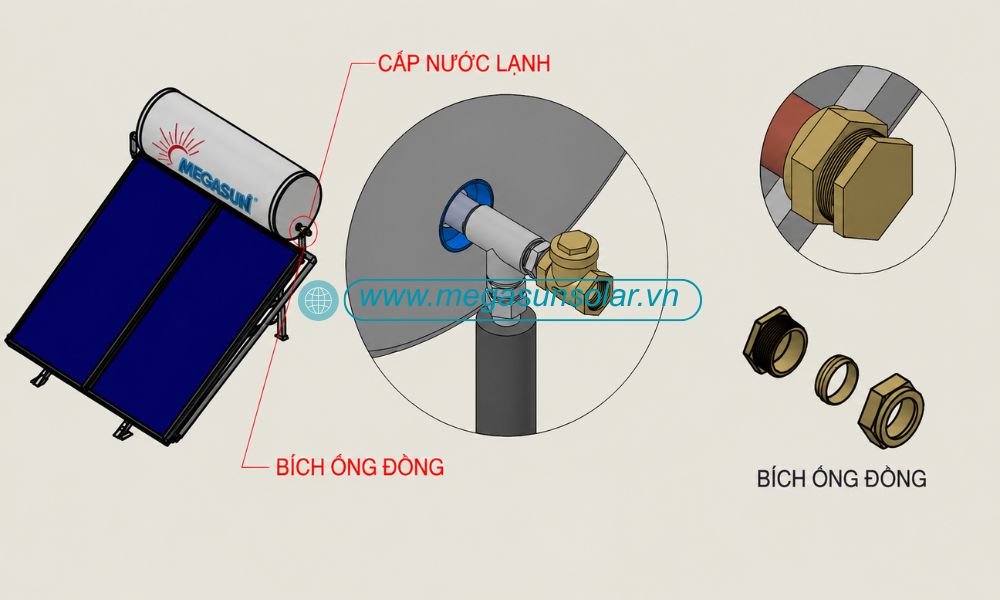

Các bước thực hiện lắp đặt phần cấp nước lạnh
- Đấu nối T-Inox và Van 1 chiều: Định vị đầu chờ nước lạnh vào. Lắp T-Inox 304 cùng nối Inox 2 đầu ren. Lắp Van 1 chiều (loại 27MH hoặc 27-5BAR) đúng chiều mũi tên cấp nước vào.
- Lắp ống mềm Inox 304 dài: Kết nối dây mềm Inox 304 dài cùng các ron cao su chống rò rỉ.
- Siết bích ống đồng cấp nước tấm kính: Tiến hành vặn chặt bích ống đồng cấp nước dưới chân tấm thu nhiệt Megasun.
- Kiểm tra và chạy thử: Mở van cấp nước lạnh, xả khí trong bình, kiểm tra áp suất làm việc và các điểm ren xem có rò rỉ trước khi bàn giao.
Toàn bộ quy trình lắp đặt máy nước nóng NLMT tấm phẳng Megasun bao gồm ba công đoạn gắn kết chặt chẽ: cấp nước nóng, nước nóng hồi và cấp nước lạnh vào. Việc sử dụng chuẩn xác các phụ kiện Inox 304, van một chiều, valve an toàn và bích ống đồng giúp hệ thống vận hành êm ái, tối ưu hiệu suất giữ nhiệt. Tuân thủ nghiêm ngặt các bước kỹ thuật trên không chỉ hạn chế tối đa rò rỉ mà còn kéo dài tuổi thọ thiết bị lâu dài.
