Bồn bảo ôn giữ nhiệt MEGASUN-BBO-2000-CA thương hiệu MEGASUN

1

Model: MEGASUN-BB0-2000-CA

  • Loại bồn chịu áp: Bồn đứng hoặc bồn nằm theo yêu cầu của khách hàng
  • Dung tích: 2000 lít
  • Chất liệu vỏ bồn: INOX 304 cao cấp
  • Lớp bảo ôn cách nhiệt polyurethane dày 50mm hoặc 1000mm
  • Thương hiệu: Megasun – Việt Nam
  • Công nghệ hàn hiện đại của Đức
  • Chế độ bảo hành: 5 năm
  • Tiêu chuẩn sản xuất và kiểm định : ISO 9001 2015,TCVN 8251: 2021 , TCCS 16:2013/GNQPVN:2-75, QPĐT:03-71, TCVN8366:2010 .( TCVN 8366:2010 là tiêu chuẩn được biên soạn trên cơ sở tham khảo tiêu chuẩn AS 1210:1997 Presure vessels của Australia (AS) hiện hành tương đương với các tiêu chuẩn Hoa kỳ ASME sẵn có và phù hợp với điều kiện của Việt Nam hiện nay. ) – Có đầy đủ bộ hồ sơ kiểm định , tem kiểm định áp lực của công ty kiểm định an toàn 3 kiểm định . Thiết bị đi kèm: 01 đồng hồ áp lực , 02 van an toàn loại đạt tiêu chuẩn Water Mark của Australia )
Có sẵn: còn 1000 hàng Mã: MEGASUN-BBO-2000-CA Danh mục: Thương hiệu:

Bán hàng chính hãng

Cam kết chất lượng

Giao hàng toàn quốc

Tư vấn kỹ thuật

Hỗ trợ trực tuyến

  • GIỮ NHIỆT TỚI 72 GIỜ
  • CHỊU ÁP SUẤT CAO
  • BẢO HÀNH 5 NĂM
  • CÔNG NGHỆ ĐỨC- GERMANY

Mô tả

Bồn bảo ôn giữ nhiệt MEGASUN-BBO-2000-CA Megasun là thiết bị chứa nước nóng dung tích 2000 lít, thuộc hạng mục thiết bị công nghiệp chuyên dụng. Do Công ty TNHH SX MEGASUN Việt Nam trực tiếp sản xuất trên dây chuyền công nghệ tiên tiến của Đức. Sản phẩm có khả năng giữ nước nóng vượt trội trong 72 giờ với nhiệt độ tối đa 100 ◦C. Sản phẩm có thể sử dụng và độ bền lên tới 40 năm.

Bồn bảo ôn giữ nhiệt MEGASUN-BBO-2000-CA Megasun là lựa chọn mang lại giá trị kinh tế cao.  Phù hợp cho nhu cầu sử dụng lớn như khách sạn, resort, nhà máy sản xuất.

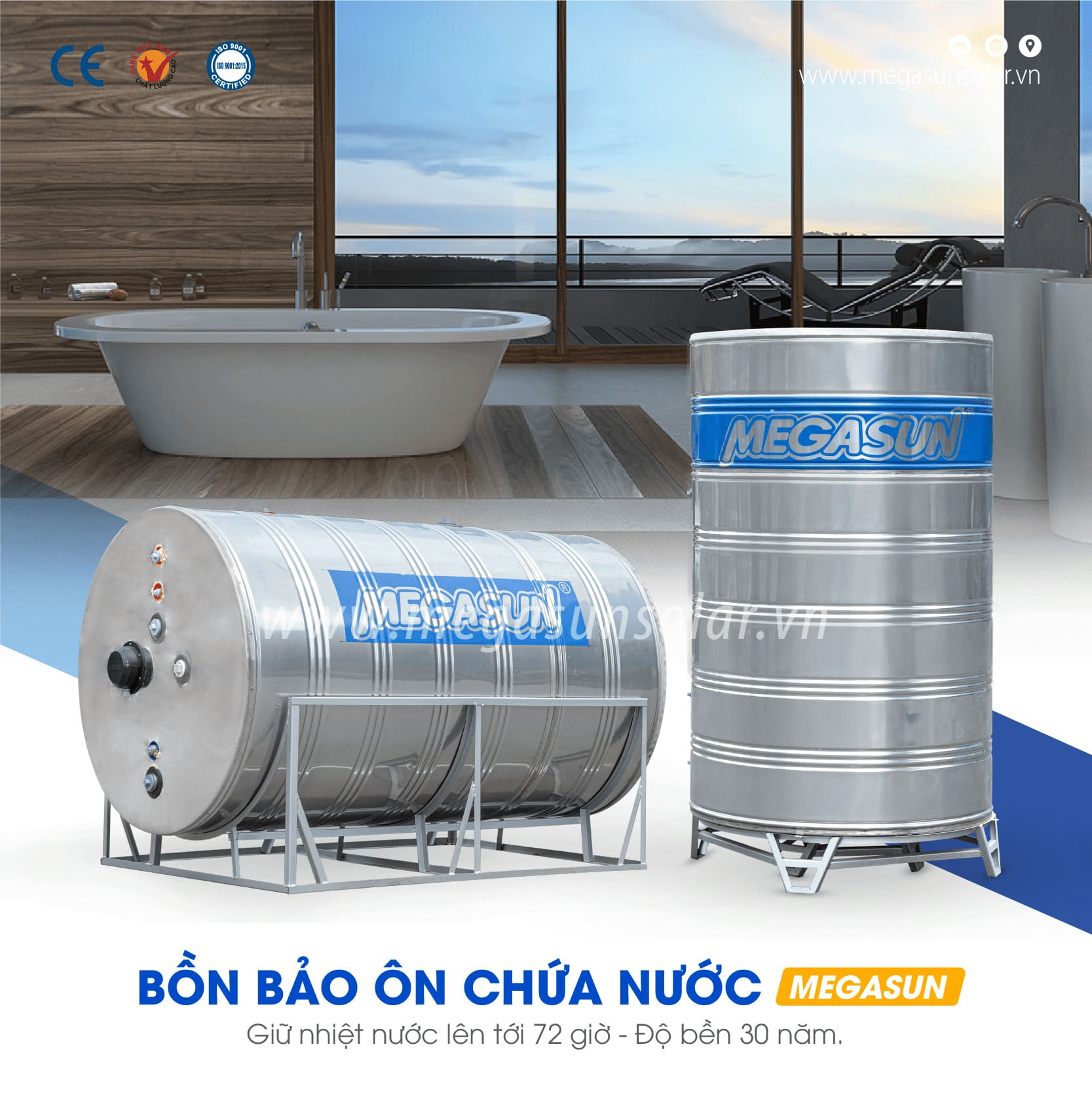

Bồn bảo ôn giữ nhiệt MEGASUN-BBO-2000-CA Megasun
Bồn bảo ôn giữ nhiệt MEGASUN-BBO-2000-CA Megasun được sản xuất trên dây chuyền hiện đại của Đức, giữ nhiệt lên tới 72 giờ.

Giới thiệu Bồn bảo ôn- Bồn chứa nước nóng Megasun:

Bồn bảo ôn Megasun cung cấp giải pháp chất lượng cao cho các hệ thống nước nóng tập trung : Hệ thống nước nóng năng lượng măt trời , bơm nhiệt , bình nước nóng điện công nghiệp , lò hơi . Với các vật liệu lõi bồn theo tiêu chuẩn như inox 304 , inox 316 , thép sơn phủ chịu nhiệt chuyên dùng cho nước nóng , đồng và tráng men sứ .

Bồn bảo ôn nước nóng Megasun cũng được thiết kế để sử dụng với điện trở như là một máy nước nóng điện công nghiệp ( calofirier tank ) – rất phù hợp cho các nhu cầu nước nóng mà ở đó hệ thống boiler hoặc các nguồn năng lượng khác không phù hợp hoặc không sử dụng được. Mặc dù máy nước nóng điện có liên quan đến chi phí vận hành cao, nhưng nó cũng là một phương tiện rất hiệu quả để làm nóng nước nóng sinh hoạt do tất cả điện năng được sử dụng đều được chuyển hóa thành nhiệt năng . Việc sử dụng bình nước nóng điện cũng tiết kiệm diện tích – tạo thêm không gian trong phòng kỹ thuật (phòng máy ) để dành không gian cho công việc / thiết bị khác ( trường hợp bị giới hạn diện tích hoặc yếu tố độ ồn , môi trường …). Hệ thống điện trở được sản xuất từ vật liệu Incoloy 800 với lớp tráng titan mang lại khả năng bảo vệ chống ăn mòn và cháy nổ cao, khả năng vệ sinh tốt , tuổi thọ cao đáng tin cậy. Hệ thống điện trở có thể rút ra để làm sạch và kiểm tra định kỳ theo yêu
cầu .

Bồn bảo ôn chứa nước nóng / lạnh của Megasun có nhiều chủng loại để đáp ứng các yêu cầu khác nhau của khách hang : Bồn đứng , bồn nằm , bồn chịu áp , bồn không chịu áp , bồn trực tiếp , bồn gián tiếp ( loại bồn tích hợp bộ trao đổi nhiệt bên trong bồn – với vật liệu bộ trao đổi nhiệt là đồng / inox 304 / inox 316 )

Bồn bảo ôn Megasun đặc biệt chú ý đến thiết kế và bố trí của các bộ phận có thể mang đến một sản phẩm tốt nhất cả về mặt thẩm mỹ và kỹ thuật. Các bồn bảo ôn được thiết kế theo yêu cầu cho phù hợp với các thiết bị kết nối với bồn trong phòng máy hoặc khu vực xung quanh và cũng đặc biệt chú ý đến vị trí của các kết nối đầu cuối trên thiết bị để nó liên kết với hệ thống đường ống theo bản vẽ thiết kế một cách đơn giản và tốt nhất , giúp giảm chi phí & tiết kiệm lao động và vật tư kết nối .

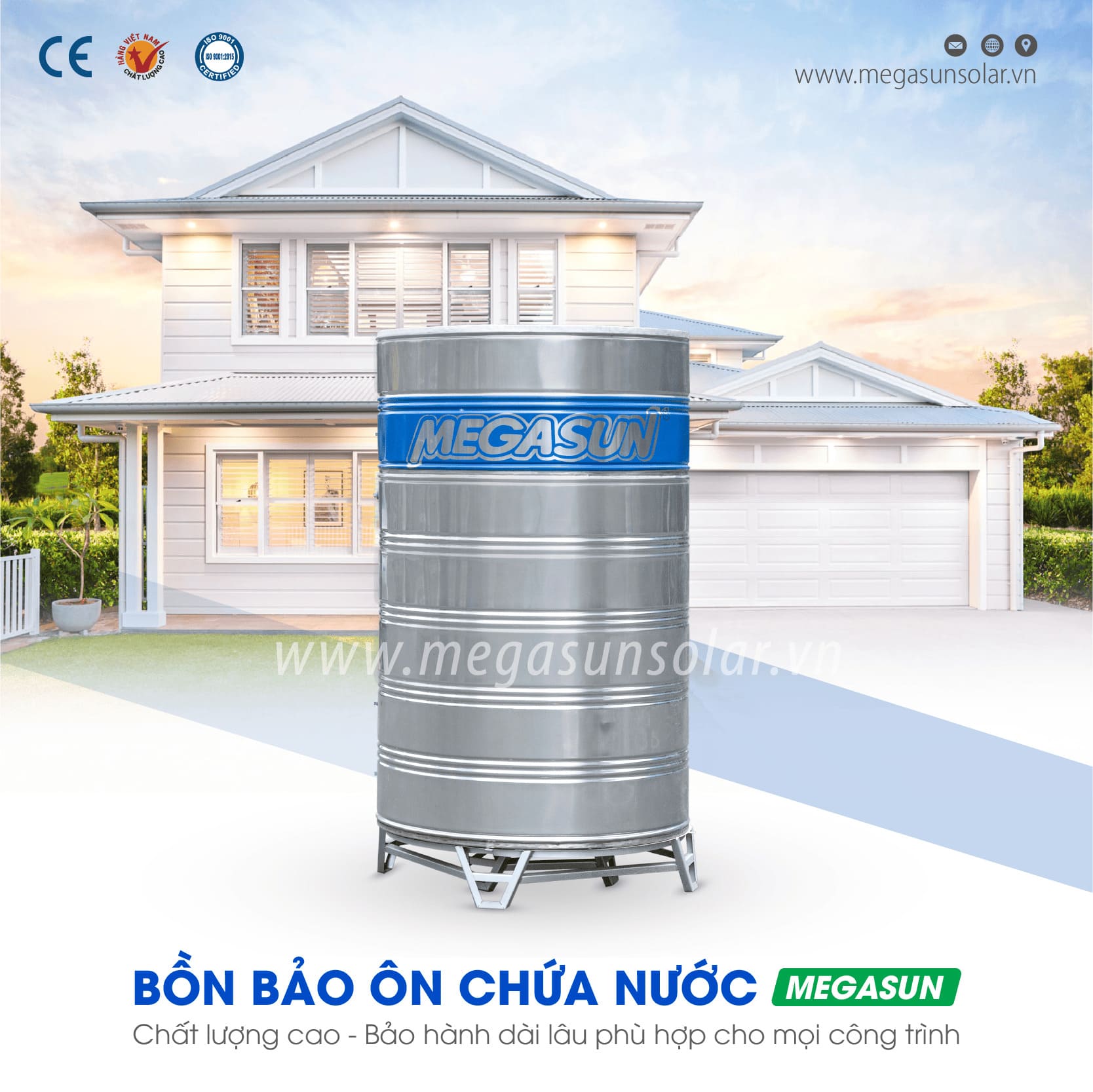

Bình nước nóng công nghiệp nước nóng MEGSAUN-BBO-2000-CA
Bình nước nóng công nghiệp nước nóng MEGSAUN-BBO-2000-CA được sản xuất trên dây chuyền hiện đại và tự động của Đức, bảo hành bồn 5 năm và độ bền 30 năm.

Cấu tạo bồn bảo ôn giữ nhiệt MEGASUN-BBO-2000-CA Megasun

Bồn bảo ôn giữ nhiệt BBO-2000-CA Megasun có hai dạng là trụ đứng và trụ ngang.  Bồn được thiết kế đẹp mắt với cấu tạo 3 lớp:

  1. Vỏ bồn: làm bằng vật liệu inox 304, độ dày 0,6 mm
  2. Lớp cách nhiệt polyurethane dày 50 mm hoặc 100 mm
  3. Lõi bồn: làm bằng vật liệu inox 304, độ dày 3.0 mm

Thiết kế bồn kín giúp thiết bị có khả năng chịu áp cao: áp suất làm việc/áp suất thử nghiệm = 6bar/9bar.

Trên thân thiết bị được bố trí 01 van an toàn xả quá áp và quá nhiệt. Đồng hồ hiển thị áp suất đạt độ chính xác cao.

Các vị trí lỗ chờ kết nối được bố trí phù hợp để dễ dàng kết hợp với các dòng thiết bị làm nóng công nghiệp cùng hãng của Megasun như máy bơm nhiệt, hệ thống năng lượng mặt trời, thiết bị gia nhiệt điện trở Heater,…

Cấu tạo bồn bảo ôn giữ nhiệt BBO-2000-CA Megasun
Cấu tạo bồn bảo ôn giữ nhiệt nằm 2000 lít

Thông số kỹ thuật

MODEL: MEGASUN-BBO-2000-CA
Loại bồn Bồn đứng và bồn nằm
Dung tích 2000L
Nhiệt độ tối đa 100 ◦C (có thể chứa nước lạnh)
Lõi bồn Chất liệu: INOX 304 – dày 3.0 mm
Đường kính x chiều cao (mm)± 0,1: 1100 x 2100
Vỏ bồn INOX 304 – dày 0.4 mm
Đường kính x chiều cao (mm) ± 0,1: 1200 x 2200
Lớp bảo ôn cách nhiệt polyurethance dày 50mm (100 mm)
Thiết bị phụ trợ 01 van xả an toàn quá áp và quá nhiệt

01 đồng hồ hiển thị áp lực

Áp lực tối đa/ Áp lực thử nghiệm 6 bar/9 bar
Công nghệ hàn tự động của Đức
Kích thước và quy cách lỗ theo bản vẽ yêu cầu

Ngoài các bồn tiêu chuẩn, chúng tôi còn gia công theo thiết kế và nhu cầu của khách hàng. Vui lòng liên hệ megasunsolar.vn để biết chi tiết.

BẢNG THÔNG SỐ CƠ BẢN CỦA BỒN BẢO ÔN NÓNG- LẠNH MEGASUN :

Model Dung tích Đường kính trong Đường kính ngoài Chiều cao bồn đứng Chiều cao bồn nằm Nước cấp vào Nước nóng ra Lỗ lắp đồng hồ nhiệt Lỗ lắp đồng hồ áp Lỗ vào bơm tuần hoàn Lỗ ra bơm tuần hoàn Lỗ lắp van an toàn ( 1 ) Lỗ lắp van xả khí ( 2 ) Lỗ lắp điện trở Lắp cảm biến nhiệt mức thấp Lắp cảm biến nhiệt mức cao Lắp cảm biến mực nước ( 3 ) Lỗ cấp vào nguồn gia nhiệt Lỗ cấp ra nguồn gia nhiệt Magie rod Xả đáy Cửa thăm ( Tùy chọn thêm )
( Lít ) ( mm ) ( mm ) ( mm ) ( mm ) (inch) (inch) (inch) (inch) (inch) (inch) (inch) (inch) (inch) (inch) (inch) (inch) (inch) (inch) (inch) (inch) (DN)
MEGASUN- BBO-100 100 480 580 850 630 3/4 3/4 1/2 1/2 3/4 3/4 1/2 1/2 1-1/2 1/2 1/2 1/2 3/4 3/4 3/4 1/2 DN200
MEGASUN- BBO-150 150 480 580 1100 630 3/4 3/4 1/2 1/2 3/4 3/4 1/2 1/2 1-1/2 1/2 1/2 1/2 3/4 3/4 3/4 1/2 DN200
MEGASUN- BBO-200 200 480 580 1400 630 3/4 3/4 1/2 1/2 3/4 3/4 1/2 1/2 1-1/2 1/2 1/2 1/2 3/4 3/4 3/4 1/2 DN200
MEGASUN- BBO-250 250 480 580 1650 630 3/4 3/4 1/2 1/2 3/4 3/4 1/2 1/2 1-1/2 1/2 1/2 1/2 3/4 3/4 3/4 1/2 DN200
MEGASUN- BBO-300 300 550 650 1500 700 3/4 3/4 1/2 1/2 3/4 3/4 1/2 1/2 1-1/2 1/2 1/2 1/2 3/4 3/4 3/4 1/2 DN200
MEGASUN- BBO-350 350 550 650 1750 700 3/4 3/4 1/2 1/2 3/4 3/4 1/2 1/2 1-1/2 1/2 1/2 1/2 3/4 3/4 3/4 1/2 DN200
MEGASUN- BBO-400 400 550 650 1950 700 1 1 1/2 1/2 3/4 3/4 1/2 1/2 1-1/2 1/2 1/2 1/2 3/4 3/4 1-1/2 3/4 DN200
MEGASUN- BBO-450 450 660 760 1550 810 1 1 1/2 1/2 3/4 3/4 1/2 1/2 1-1/2 1/2 1/2 1/2 3/4 3/4 1-1/2 3/4 DN250
MEGASUN- BBO-500 500 660 760 1700 810 1 1 1/2 1/2 3/4 3/4 1/2 1/2 1-1/2 1/2 1/2 1/2 3/4 3/4 1-1/2 3/4 DN250
MEGASUN- BBO-800 800 900 1000 1550 1200 1 1 1/2 1/2 3/4 3/4 3/4 3/4 1-1/2 1/2 1/2 1/2 1 1 1-1/2 3/4 DN400
MEGASUN- BBO-1000 1000 900 1000 1900 1200 1 1 1/2 1/2 3/4 3/4 3/4 3/4 2 1/2 1/2 1/2 1 1 1-1/2 3/4 DN400
MEGASUN- BBO-1500 1500 1100 1200 1900 1400 1-1/2 1-1/2 1/2 1/2 3/4 3/4 3/4 3/4 2 1/2 1/2 1/2 1 1 2 3/4 DN400
MEGASUN- BBO-2000 2000 1100 1200 2400 1400 1-1/2 1-1/2 1/2 1/2 3/4 3/4 3/4 x 2 1 2 1/2 1/2 1/2 1-1/2 1-1/2 2 1 DN400
MEGASUN- BBO-2500 2500 1250 1350 2400 1550 2 2 1/2 1/2 3/4 3/4 3/4 x 2 1 2 1/2 1/2 1/2 1-1/2 1-1/2 2 1 DN400
MEGASUN- BBO-3000 3000 1350 1450 2400 1650 2 2 1/2 1/2 3/4 3/4 3/4 x 2 1 2 1/2 1/2 1/2 1-1/2 1-1/2 2 1-1/2 DN400
MEGASUN- BBO-3500 3500 1450 1550 2400 1750 2 2 1/2 1/2 3/4 3/4 3/4 x 2 1-1/2 2 1/2 1/2 1/2 1-1/2 1-1/2 2 1-1/2 DN400
MEGASUN- BB0-4000 4000 1550 1650 2400 1850 2 2 1/2 1/2 3/4 3/4 3/4 x 2 1-1/2 2 1/2 1/2 1/2 1-1/2 1-1/2 2 1-1/2 DN400
MEGASUN- BBO-4500 4500 1550 1650 2700 1850 2 2 1/2 1/2 3/4 3/4 3/4 x 2 1-1/2 2 1/2 1/2 1/2 1-1/2 1-1/2 2 1-1/2 DN400
MEGASUN- BBO-5000 5000 1550 1650 3000 1850 2 2 1/2 1/2 3/4 3/4 3/4 x 2 1-1/2 2 1/2 1/2 1/2 1-1/2 1-1/2 2 1-1/2 DN400
MEGASUN- BBO-6000 6000 1550 1650 3550 1850 2 2 1/2 1/2 3/4 3/4 3/4 x 2 1-1/2 2 1/2 1/2 1/2 1-1/2 1-1/2 2 1-1/2 DN400
MEGASUN- BBO-7000 7000 1650 1750 3650 1950 2 2 1/2 1/2 3/4 3/4 3/4 x 2 1-1/2 2 1/2 1/2 1/2 1-1/2 1-1/2 2  x 2 1-1/2 DN400
MEGASUN- BBO-8000 8000 1650 1750 4100 1950 2 2 1/2 1/2 3/4 3/4 3/4 x 2 1-1/2 2 1/2 1/2 1/2 1-1/2 1-1/2 2  x 2 1-1/2 DN400
MEGASUN- BBO-9000 9000 1800 1950 3950 2150 2 2 1/2 1/2 3/4 3/4 3/4 x 2 1-1/2 2 1/2 1/2 1/2 1-1/2 1-1/2 2  x 2 1-1/2 DN400
MEGASUN- BBO-10000 10000 1800 1950 4350 2150 2 2 1/2 1/2 3/4 3/4 3/4 x 2 1-1/2 2 1/2 1/2 1/2 2 2 2  x 2 1-1/2 DN400
MEGASUN- BBO-13000 13000 2000 2200 4730 2400 2-1/2 2-1/2 1/2 1/2 3/4 3/4 3/4 x 2 2 2 1/2 1/2 1/2 2 2 2  x 2 2 DN400
MEGASUN- BBO-15000 15000 2000 2150 5000 2350 2-1/2 2-1/2 1/2 1/2 3/4 3/4 3/4 x 2 2 2 1/2 1/2 1/2 2 2 2  x 2 2 DN400
MEGASUN- BBO-18000 18000 2200 2400 5200 2600 2-1/2 2-1/2 1/2 1/2 3/4 3/4 3/4 x 2 2 2 x 2 1/2 1/2 1/2 2 2 2  x 2 2 DN400
MEGASUN- BBO-20000 20000 2200 2400 5750 2600 2-1/2 2-1/2 1/2 1/2 3/4 3/4 3/4 x 2 2 2 x 2 1/2 1/2 1/2 2 2 2  x 2 2 DN400
MEGASUN- BBO-24000 24000 2200 3000 5000 3200 3 3 1/2 1/2 3/4 3/4 3/4 x 2 2 2 x 2 1/2 1/2 1/2 2 2 2 x 2 2-1/2 DN400
MEGASUN- BBO-25000 25000 2200 2400 7050 2600 3 3 1/2 1/2 3/4 3/4 3/4 x 2 2 2 x 2 1/2 1/2 1/2 2 2 2 x 2 2-1/2 DN400
MEGASUN- BBO-37000 37000 2200 3400 6000 3600 3 3 1/2 1/2 3/4 3/4 3/4 x 2 2 2 x 2 1/2 1/2 1/2 2 2 2 x 2 2-1/2 DN400
(1) : Là lỗ lắp van an toàn – nếu là bồn bảo ôn chịu áp lực – Nếu là bồn bảo ôn hở sẽ không cần lỗ này
(2) : Là lỗ lắp van an xả khí – nếu là bồn bảo ôn chịu áp lực – Nếu là bồn bảo ôn hở sẽ là lỗ thông hơi – không được bịt lại
(3) : Là lỗ lắp ống cảm biến mực nước : Nếu là bồn bảo ôn chịu áp lực phải sử dụng loại ống thăm thủy tinh chịu áp ( tùy chọn thêm )
– Nếu là bồn bảo ôn hở có thể sử dụng bộ thăm mực nước – loại ống PVC trắng chịu nhiệt độ cao ( Tùy chọn thêm )
Lưu ý: bảng thông số trên có thể thay đổi mà không báo trước                                           Hệ thống công suất lớn vui lòng liên hệ www.megasunsolar.vn

TÍNH TOÁN DUNG TÍCH BỒN BẢO ÔN & THỜI GIAN GIA NHIỆT

  • Thể tích lưu trữ của bồn bảo ôn và thời gian gia nhiệt được xác định dựa trên công suất đầu vào yêu cầu (kW) và
    hoặc lưu lượng (lít / giờ). Thời gian gia nhiệt là thời gian cần để làm nóng nước từ nước lạnh đầu vào (thường từ 15 ° C đến 35 ° C) đến nhiệt độ nước nóng yêu cầu (thường là 50 ° C đến 65 ° C) trong khoảng thời gian theo giờ hoặc theo phút . Thời gian gia nhiệt càng dài thì yêu cầu công suất đầu nhiệt cung cấp càng thấp – ngược lại – thời gian gia nhiệt càng yêu cầu ngắn thì công suất ngồn gia nhiệt càng phải lớn .
  • Yêu cầu về dung tích bồn bảo ôn thực tế thường được tính sơ bộ dựa trên bảng dưới đây – sẽ cho kết quả khá đúng (hầu hết các dự án sử dụng hệ thống nước nóng trung tâm đang sử dụng bảng này ở Việt Nam, Campuchia, Thái Lan…) . Một tính toán chi tiết về ứng dụng cần được thực hiện để xác định các yêu cầu thực tế khi tính đến không gian, tải trọng và nguồn điện khi lựa chọn dung tích bồn bảo ôn
  • Dải dung tích bồn bảo ôn từ 150L đến 30,000 lít
  • Quy cách : Bồn đứng hoặc bồn nằm
  • Loại bồn : Bồn chịu áp lực ( bồn kín ) hoặc bồn không chịu áp lực ( bồn hở ) , bồn trực tiếp , bồn gián tiếp .

BẢNG THAM KHẢO :
(Nhu cầu nước nóng trung bình / người ( ở nhiệt độ 550C ) cho một số ứng dụng thông dụng )

Loại dự án Dung tích bồn/ người ( L ít ) Thời gian gia nhiệt (Megasun )
Khách sạn với vòi tắm hoa sen 30 -45 4-6 giờ
Khách sạn với bồn tắm nằm 50 -75 4-6 giờ
Trường học 5 4-6 giờ
Trường học bán trú 25 4-6 giờ
Ký túc xá sinh viên 35 4-6 giờ
Nhà / căn hộ 45 4-6 giờ
Nhà máy / văn phòng 5 4-6 giờ
Bệnh viện 30 4-6 giờ
Phục vụ sản xuấ t/yêu cầu khác Dựa theo yêu cầu Tùy chọn theo yêu

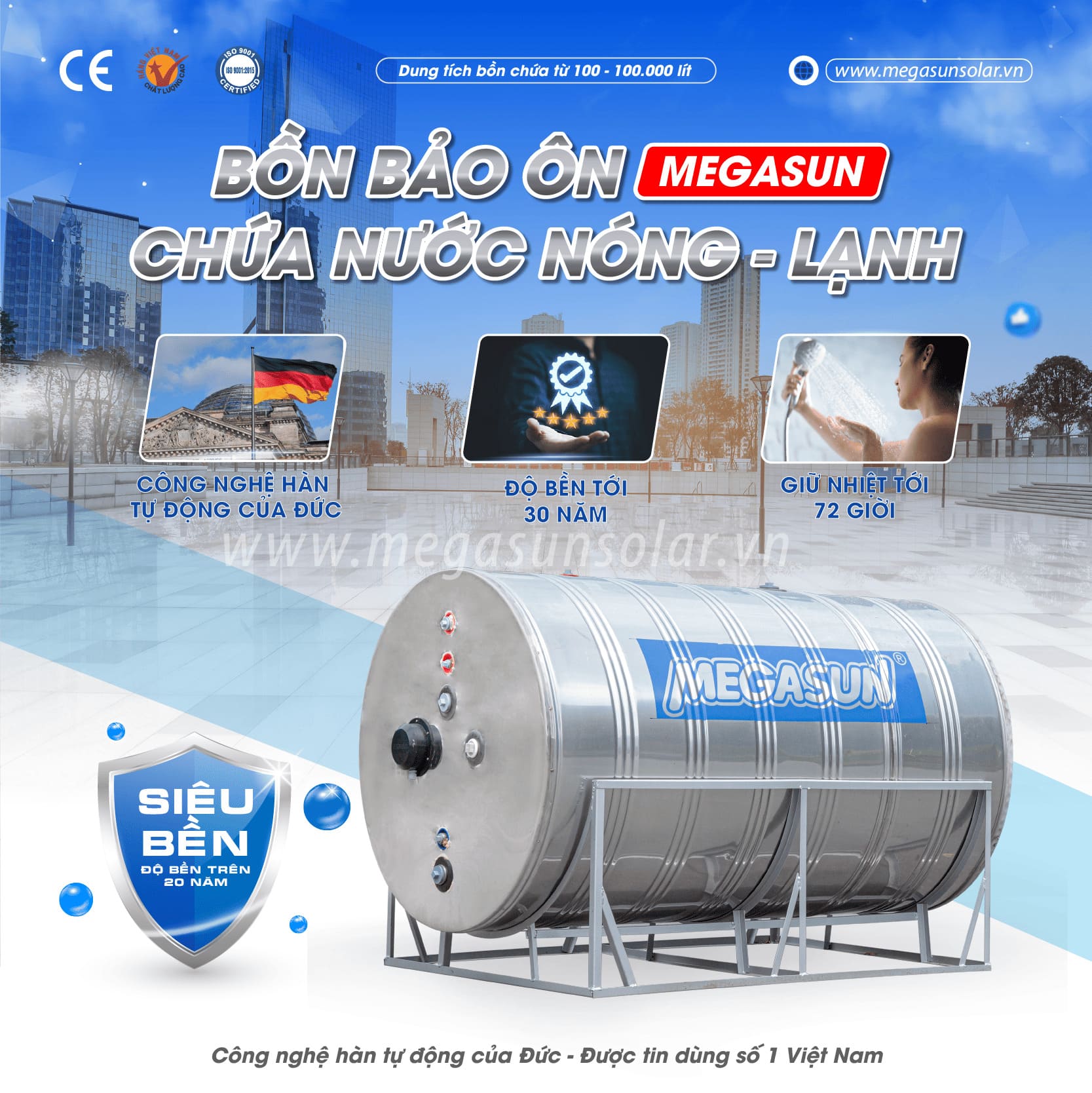

Bồn bảo ôn inox giữ nhiệt MEGSAUN-BBO-2000-CA
Bồn bảo ôn inox giữ nhiệt MEGSAUN-BBO-2000-CA dùng để lưu trữ cả nước nóng và nước lạnh, giữ nhiệt lên tới 72 giờ.

QUY ƯỚC ĐẶT MÃ BỒN BẢO ÔN MEGASUN

BBO  XXXX  XXX  PNXX  RXX  T/F  HEX-X  XXX
Bồn bảo ôn nóng / lạnh Dung tích bồn bảo ôn ( L ) KCA : Bồn không chịu áp
CA : Bồn chịu áp
D : Bồn đứng
N : Bồn nằm
Áp suất làm
việc tối đa
( 2 -15 bar )
Công suất
điện trở ( 2KW – 250KW )
T : Điện áp
220V
F : 380V x 3
phases + N
U : Bộ trao đổi
nhiệt dạng U
S : Bộ trao đổi nhiệt dạng xoắn
Công suất bộ trao đổi nhiệt
( 20KW to 500KW )
Ví dụ 1 : Bồn bảo ôn Megasun – Model : MEGASUN-BBO-10000-CAD-PN12-R30-F-HEX-U-50 (MEGASUN là thương hiệu)
BBO 10000  CA  D  PN12  R30  F  HEX-U  50
Bồn bảo ôn nóng / lạnh Dung tích bồn
bảo ôn : 10000 (L)
bảo ôn :
10000 (L) Bồn chịu áp lực
D : Bồn đứng Áp suất làm
việc tối đa : 12 bar
Công suất
điện trở : 30KW
Điện áp :
380V x 3
phases + N
Bộ trao đổi
nhiệt dạng U
Công suất bộ
trao đổi nhiệt : 50kW
Ví dụ 2 : Bồn bảo ôn Megasun – Model : MEGASUN-BBO-2000-KCA-N- R5-T (MEGASUN là thương hiệu)
BBO 2000  KCA  N  R5  T
Bồn bảo ôn nóng / lạnh Dung tích bồn bảo ôn : 2000 (L) Bồn không chịu áp lực D : Bồn nằm Công suất điện trở : 5KW Điện áp : 220V

Tại sao nên chọn bồn bảo ôn giữ nhiệt MEGASUN-BBO-2000-CA megasun cho các dự án công nghiệp?

Bồn bảo ôn giữ nhiệt MEGASUN-BBO-2000-CA Megasun
Bồn bảo ôn giữ nhiệt MEGASUN-BBO-2000-CA Megasun bền bỉ trong môi trường khắc nghiệt, bồn chứa nước nóng đến 100 độ C

Bồn bảo ôn giữ nhiệt BBO-2000-CA Megasun được chế tạo từ inox 304 cao cấp, đạt các chứng nhận về an toàn sử dụng. Đảm bảo các yêu cầu về khả năng chống gỉ, chống ăn mòn, bền bỉ trong môi trường khắc nghiệt của các nhà máy công nghiệp, đặc biệt là khu vực xử lý hóa chất.

Dung tích bồn có sức chứa lớn, khả năng giữ nhiệt lên tới 72 giờ, đảm bảo cung cấp đầy đủ nguồn nước nóng cho hệ thống sản xuất gồm nhiều thiết bị. Tránh gián đoạn sản xuất, có ý nghĩa quan trọng đối với các hệ thống làm việc liên tục.

Cấu tạo bồn kín chịu áp giúp giảm tối đa số lượng thiết bị phụ trợ. Từ đó đơn giản hóa sơ đồ dây chuyền. Tạo điều kiện dễ dàng hơn trong vận hành, tránh được các rủi ro hỏng hóc.

Tùy theo các không gian khác nhau của từng nhà máy khách hàng có thể lựa chọn kiểu dáng bồn đứng hoặc nằm cho phù hợp.

Ngoài ra, bồn chứa bảo ôn giữ nhiệt BBO-2000-CA Megasun còn có những đặc điểm nổi trội sau:

  • Nhiệt độ nước nóng tối đa lên tới 100 độ C.
  • Có lỗ chờ có thể kết nối với nhiều thiết bị khác nhau, phù hợp với từng sơ đồ dây chuyền của các nhà máy khác nhau.
  • Thời gian bảo hành: 5 năm.

Bồn bảo ôn giữ nhiệt BBO-2000-CA Megasun cũng có thể sử dụng cho các nhà hàng, khách sạn, resort,…

Các thiết bị tương thích với bồn bảo ôn giữ nhiệt MEGASUN-BBO-2000-CA megasun trong hệ thống thiết bị làm nóng

Máy nước nóng bơm nhiệt Heat Pump

Máy nước nóng bơm nhiệt Heat Pump megasun
Máy nước nóng bơm nhiệt Heat Pump kết hợp bồn bảo ôn giữ nhiệt BBO-2000-CA

Bồn bảo ôn giữ nhiệt BBO-2000-CA megasun có thể được sử dụng kết hợp với máy bơm nhiệt Heat Pump công nghiệp để tạo thành hệ thống bơm nhiệt Heat Pump. Các model máy bơm nhiệt phù hợp là: MSG 200HP, MSG 25HP.

Hệ thống máy nước nóng bơm nhiệt này đã được ứng dụng tại nhiều nhà máy sản xuất và được đánh giá rất cao về tính ổn định khi làm việc.

Hệ thống nước nóng năng lượng mặt trời

hệ thống nước nóng năng lượng mặt trời tấm phẳng megasun
Bồn bảo ôn giữ nhiệt BBO-2000-CA megasun được sử dụng chứa nước nóng cho hệ thống nước nóng năng lượng mặt trời

Đối các nhà máy sản xuất công nghiệp hay các khách sạn, resort lớn, các giải pháp tiết kiệm năng lượng luôn được quan tâm. Việc kết hợp bồn bảo ôn giữ nhiệt BBO-2000-CA Megasun vào hệ thống nước nóng năng lượng mặt trời có thể tiết kiệm tới 80% chi phí năng lượng. Từ đó hạ thấp giá thành sản phẩm hoặc dịch vụ.

Tấm phẳng hấp thu năng lượng mặt trời MSG-1000-CA-TR là model thiết bị được đề xuất là phù hợp để kết hợp với BBO-2000-CA.

Thiết bị gia nhiệt bằng điện trở heater

Thiết bị gia nhiệt bằng điện trở heater
Thiết bị gia nhiệt bằng điện trở heater gia nhiệt nước nóng và được chứa vào bồn bảo ôn MEGASUN

Hệ thống đun nóng trực tiếp có thể được tạo thành nhờ việc kết hợp bồn chứa nước nóng BBO-2000-CA megasun với một thiết bị gia nhiệt bằng điện trở – Heater.

Kết hợp với cả 3 thiết bị trong công trình cần đảm bảo tính liên tục tuyệt đối

Để tránh gián đoạn vận hành do lỗi bảo trì bảo dưỡng, ta có thể kết hợp bồn nước nóng megasun với cả 3 thiết bị trên.

Ngoài ba thiết bị phổ biến kể trên, bồn bảo ôn giữ nhiệt BB0-2000-CA Megasun cũng cũng có thể kết hợp với các thiết bị gia nhiệt bằng lò hơi điện, lò hơi than, lò hơi gas,…có công suất phù hợp.

Ngoài ra, Bồn bảo ôn megasun còn có khả năng chứa nước lạnh cho hệ thống làm mát bằng Chiller, hệ thống làm mát HVAC.

TIÊU CHUẨN THIẾT KẾ VÀ SẢN XUẤT BỒN CHỨA NƯỚC NÓNG BẢO ÔN MEGASUN

• Bồn bảo ôn Megasun được thiết kế và sản xuất theo quy trình quản lý chất lượng ISO9001:2015 và theo TCVN8366:2010 , TCVN8251:2009
• Tiêu chuẩn thiết kế độ bền và độ chịu lực : QPĐT 03-71
• Tiêu chuẩn kiểm định an toàn bồn chịu áp lực : QPVN 2-75 ; TCVN8366:2010
• Ngoài ra chúng tôi nhận sản xuất bồn bảo ôn dựa theo các tiêu chuẩn thiết kế khác theo yêu cầu .

Bồn bảo ôn Megasun

LỰA CHỌN VẬT LIỆU VỎ BỒN BẢO ÔN

  • Inox SUS304
  • Vỏ bồn là thép mạ kẽm sơn tĩnh điện 2 lớp loại Primax Protect & GStyle E – Chống rỉ sét & ăn mòn muối biển – chuyên dùng cho vùng biển .
  • Inox SUS316/ 316L

LỰA CHỌN VẬT LIỆU LÕI BỒN BẢO ÔN

Thép nhúng kẽm nóng về mặt

Lõi bồn bảo ôn có thể được sản xuất bằng thép nhúng kẽm nóng . Lõi bồn được sản xuất từ thép carbon và sau đó được nhúng vào trong bể kẽm nóng . Tạo ra một lớp kẽm trên bề mặt – có tác dụng bảo vệ chống ăn mòn tuyệt vời trong các khu vực nước cứng. Lõi bồn thép nhúng kẽm nóng không nên sử dụng cho các khu vực nước mềm vì nước mềm ngăn cản sự hình thành lớp bảo vệ trên bề mặt của lõi bồn . Các thanh magiê đã được gắn lắp vào bồn bảo ôn để tạo cho lõi bồn lớp phủ bảo vệ. Các thanh magiê này nên được thay thế hàng năm để đảm bảo tuổi thọ lâu dài của bồn bảo ôn . Không nên sử dụng ống đồng & phụ kiện bằng đồng vào bồn bảo ôn có lõi bồn là thép nhúng kẽm nóng .

Thép mạ kẽm phủ sơn tĩnh điện 2 lớp ( Primax Protect & GStyle E , Jotaguard VA 5001)

Lõi bồn bảo ôn cũng có thể sản xuất bằng thép carbon phủ sơn tĩnh điện 2 lớp – sử dụng loại sơn chuyên dùng cho bồn
nước – Primax Protect & GStyle E , Jotaguard VA 5001 và được hấp nóng ở nhiệt độ trên 240°C – Đây cũng là một giải pháp để cung cấp loại bồn bảo ôn với lõi bồn có khả năng chống ăn mòn rất tốt khi sử dụng nước nóng dưới 90°C ở vùng nước cứng . Các thanh magiê cũng đã được gắn lắp vào bồn bảo ôn để tạo cho lõi bồn lớp phủ bảo vệ. Các thanh magiê này nên được thay thế hàng năm để đảm bảo tuổi thọ lâu dài của bồn bảo ôn.

Thép không rỉ – Inox ( SUS304 , SUS316L )

Bồn bảo ôn với lõi bồn bằng thép không gỉ SUS304, SUS316L là loại bồn trở nên phổ biến nhất hiện nay để đun nước
nóng trong gia đình / công nghiệp – do có ưu điểm vượt trội về độ bền vật liệu cao , dễ dàng bảo trì , sửa chữa trong và sau thời gian dài sử dụng và phù hợp vệ sinh an toàn thực phẩm , phù hợp cho bồn chứa nước uống nóng / lạnh . Tuy nhiên bồn bảo ôn – lõi bồn là inox 304 không nên lắp đặt trong hệ thống có hàm lượng clorua cao – vì ở nhiệt độ nước nóng càng cao thì tốc độ ăn mòn bởi clorua hoặc các tạp chất ăn mòn tăng lên nhiều lần .

Đồng

Đồng rắn là một sản phẩm đáng tin cậy đã được chứng minh bởi hầu như không bị nước xâm thực tấn công, được sử dụng trên khắp thế giới với tuổi thọ cao khiến nó trở thành một vật liệu được lựa chọn phổ biến. Lõi bồn được sản xuất từ đồng có một lớp phủ oxit đồng trên bề mặt để bảo vệ khỏi bị tấn công bởi các tạp chất ăn mòn . Ở những nơi có nước xâm thực, một cực dương nhôm có thể được gắn vào vỏ, đồng thời tạo ra một lớp nhôm trên bề mặt giúp bảo vệ vĩnh viễn vỏ khỏi bị ăn mòn. Cực dương không cần thay thế trong suốt vòng đời của bình lưu trữ. Do giá thành vật liệu rất cao và độ bền kéo dãn của đồng
thấp, nên vật liệu đồng trở nên không kinh tế khi sử dụng cho các bồn bảo ôn có đường kính lớn và áp suất làm việc
yêu cầu cao .
• Bồn bảo ôn với lõi bồn là vật liệu đồng – chúng tôi chỉ khuyến khích nên sử dụng cho các bồn nhỏ có dung tích dưới 1000 lít và áp suất làm việc tối đa là 5 bar.



Bồn bảo ôn giữ nhiệt MEGASUN-BBO-2000-CA
Bồn bảo ôn giữ nhiệt MEGASUN-BBO-2000-CA là thương hiệu của MEGASUN có hơn 20 năm tại Việt Nam, đạt tiêu chuẩn xuất khẩu vào thị trường Châu Âu.

LỰA CHỌN VẬT LIỆU CÁCH NHIỆT VÀ ĐỘ DÀY LỚP CÁCH NHIỆT

  • Tiêu chuẩn : Bồn bảo ôn Megasun sử dụng lớp cách nhiệt là polyurethane foam được phun đổ bằng máy trộn tự động áp suất cao – với độ dày tiêu chuẩn là 50mm – đảm bảo độ tổn thất nhiệt nhỏ nhất .
  • Tỷ trọng : 40- 45Kg/m3
  • Độ cách nhiệt : < 0.020W/(mk)
  • Tùy chọn vật liệu bảo ôn khác : Glasswood / Rockwood ( chỉ nên dùng cho bồn bảo ôn yêu cầu nhiệt độ làm việc trên 100°C hoặc các yêu cầ u riêng khác )
  • Tùy chọn độ dày cách nhiệt : 75mm , 100mm, 125mm , 150mm, 200mm

LỰA CHỌN ÁP SUẤT LÀM VIỆC TỐI ĐA

  • Bồn bảo ôn nóng / lạnh Megasun có các chủng loại bồn thông dụng sau : Bồn chịu áp lực ( bồn kín ) hoặc bồn không chịu áp lực ( bồn hở ) , bồn trực tiếp , bồn gián tiếp ( tích hợp bộ trao đổi nhiệt với vật liệu là đồng / inox 304 / inox 316 bên trong bồn ) .
  • Tiêu chuẩn : Áp suất làm việc tối đa / Áp suất thử nghiệm : 6 bar / 9 bar
  • Tùy chọn khác : Áp suất làm việc tối đa : 3 bar ,4 bar ,5 bar ,7 bar ,8 bar ,9 bar ,10 bar ,12 ba r ,15 bar

LỰA CHỌN NHIỆT ĐỘ LÀM VIỆC TỐI ĐA

  • Tiêu chuẩn : Nhiệt độ làm việc tối đa : 95 °C
  • Tùy chọn khác : Nhiệt độ làm việc tối đa : 150 °C , 200 °C

BÌNH GIÃN NỞ

Bình giãn nở được sử dụng với hệ thống nước nóng kín và hệ thống nước nóng sinh hoạt để hấp thụ áp lực nước dư do quá trình giãn nở nhiệt gây ra. Các bình giãn nở là bình nhỏ có hai phần được cách ly bởi một màng ngăn cao su. Một phần của toàn bình giãn nở được kết nối với đường nước nóng và như vậy sẽ chứa nước. Phần còn lại là phí a khô chứa không khí khô hoặc các khí khác d ưới dạng áp suấ t. Trong đi ều kiện làm việc bình thường với áp suất bình thường, màng ngăn sẽ đẩy ngược nước vào nhưng khi áp suất vượt quá lực sẽ đảo ngược và màng ngăn sẽ di chuyển không khí ở phía b ên kia của nó.

Bồn gia nhiệt nước nóng MEGASUN-BBO-2000-CA
Bồn gia nhiệt nước nóng MEGASUN-BBO-2000-CA có dạng đứng và dạng nằm tùy theo yêu cầu của khách hàng để đáp ứng công việc.

BỘ KHUYẾCH TÁN ÁP DỤNG CHO BỒN TRỮ LẠNH:

BỘ KHUẾCH TÁN MEGASUN LÀ GÌ?

  • Bộ khuếch tán là một chi tiết quan trọng được lắp bên trong bồn bảo ôn trữ lạnh của Megasun.
  • Nhiệm vụ chính của nó là phân tán đều dòng nước nóng hồi về bồn và cấp nước lạnh ra sử dụng, giúp tăng cao hiệu suất trữ lạnh của bồn (85%)

VÌ SAO CẦN BỘ KHUẾCH TÁN?

  • Nếu không có bộ khuếch tán, khi dòng nước nóng hồi về bồn bảo ôn trữ lạnh, dòng nước sẽ phun mạnh, làm đảo lộn nhiệt độ bên trong bồn, khiến nước lạnh trong bồn không được tận dụng tối đa – giảm hiệu suất trữ lạnh của bồn.
  • Nhờ có bộ khuếch tán, nước nóng được phân bổ chậm và đều xuống đáy bồn, qua đó giúp người sử dụng có thể tận dụng tối đa nguồn nước nóng lạnh trong bồn với hiệu suất cao.

THÔNG TIN BỘ KHUYẾCH TÁN MEGASUN:

  • Hiệu suất lưu trữ: 85%
  • Độ sụt áp: < 25 Kpa
  • Mô phỏng CFD: Dựa theo dữ liệu đầu vào, vận tốc dòng chảy, quy cách lỗ ra vào, nhiệt độ vào/ra, môi chất lưu trữ nhiệt (tùy chọn).
  • Vật liệu: Thép Carbon, SS400, SUS 304, SUS 316, Titanium.

TIÊU CHUẨN THIẾT KẾ BỘ KHUYẾCH TÁN MEGASUN:

  • Tham khảo theo tài liệu “ASHRAE Design Guide for Cool Thermal Storage” Nước được đưa vào bên trong và hút ra khỏi Buffer Tank phải thông qua hệ thống khuếch tán đảm bảo yêu cầu về hiệu suất nhiệt của bồn 85%.

BIỂU ĐỒ MÔ PHỎNG BỒN TRỮ LẠNH LOẠI ĐỨNG CÓ BỘ KHUYẾCH TÁN:

Biểu đồ khuyếch tán nhiệt bồn bảo ôn loại đứng trữ nước lạnh MEGASUN.
Biểu đồ khuyếch tán nhiệt bồn bảo ôn loại đứng trữ nước lạnh MEGASUN ở 30s đến 130s.
Biểu đồ khuyếch tán nhiệt bồn trữ lạnh loại đứng Megasun ở 290 giây đến 520 giây
Biểu đồ khuyếch tán nhiệt bồn trữ lạnh loại đứng Megasun ở 290 giây đến 520 giây
Biểu đồ khuyếch tán nhiệt bồn trữ lạnh loại đứng Megsaun ở 740s đến 960s
Biểu đồ khuyếch tán nhiệt bồn trữ lạnh loại đứng Megsaun ở 740s đến 960s

BIỂU ĐỒ MÔ PHỎNG BỒN TRỮ LẠNH LOẠI NẰM CÓ BỘ KHUYẾCH TÁN:

Biểu đồ khuyếch tán nhiệt bồn bảo ôn trữ lạnh loại nằm Megassun.
Biểu đồ khuyếch tán nhiệt bồn bảo ôn trữ lạnh loại nằm Megassun.
Biểu đồ khuyếch tán nhiệt bồn bảo ôn trữ lạnh loại nằm Megasun ở 20s đến 50s.
Biểu đồ khuyếch tán nhiệt bồn bảo ôn trữ lạnh loại nằm Megasun ở 20s đến 50s.
Biểu đồ khuyếch tán nhiệt bồn bảo ôn trữ lạnh loại nằm Megasun ở 100s đến 150s.
Biểu đồ khuyếch tán nhiệt bồn bảo ôn trữ lạnh loại nằm Megasun ở 100s đến 310s.

Lưu ý những trường hợp nên thay mới bồn bảo ôn

Trong điều kiện sử dụng thực tế, có nhiều yếu tố ảnh hưởng đến tuổi thọ của bồn bảo ôn.  Có thể do các tác động của môi trường xung quanh quá khắc nghiệt hoặc người dùng không may tác dụng lực va đập quá lớn lên bồn,…làm hư hỏng bồn. Chúng ta nên lưu ý một số trường hợp sau để thay mới bồn khi cần thiết:

Bồn bị thủng, rò rỉ nước

Bồn bảo ôn có thể bị rò rỉ nếu nguồn nước cấp vào bình chứa quá nhiều phèn chua, hoặc lẫn một số tạp chất hóa học có tính ăn mòn cao. Khi bồn bị rò rỉ vừa có thể gây lãng phí điện nước vừa có thể tiềm ẩn một số nguy cơ mất an toàn khác.

Trong trường hợp này các biện pháp tạm thời như hàn bít lỗ thủng không thể khắc phục triệt để. Chúng tôi khuyên bạn nên thay bồn mới và chú ý làm sạch nguồn nước.

Bồn không còn khả năng giữ nóng

Bồn bảo ôn megasun đạt chất lượng tốt sẽ có thời gian giữ nóng lên tới 72 giờ. Nếu trong quá trình sử dụng bạn nhận thấy thời gian giữ nhiệt của bồn giảm đột ngột, bồn chỉ giữ được nóng trong thời gian dưới 2 giờ đồng hồ thì lúc này bạn cần thay bồn mới.

LỰA CHỌN BỘ TRAO ĐỔI NHIỆT- ÁP DỤNG KHI GIA NHIỆT THÊM BẰNG LÒ HƠI, NGUỒN NƯỚC NÓNG KHÁC….

Bồn bảo ôn Megasun có thể được thiết kế với bộ trao đổi nhiệt dạng ống xoắn bằng đồng / thép không gỉ – để đáp ứng các yêu cầu về trao đổi nhiệt gián tiếp với chi phí thấp và hiệu quả cao .Tuy nhiên nhược điểm lớn nhất của loại bộ trao đổi nhiệt này là khó thay thế / bảo trì sửa chữa .

Cuộn coil trao đổi nhiệt cho lò hơi
Cuộn coil trao đổi nhiệt cho lò hơi, nước…..

Phổ biến nhất và thuận tiện hơn để bảo trì hoặc thay mới là trao đổi nhiệt loại U được lắp đặt trên mặt bích tiêu chuẩn.
Ống chữ U là bộ trao đổi nhiệt được chế tạo với ống hiệu suất cao không bị ảnh hưởng bởi sự giãn nở nhiệt mang lại mức độ tin cậy cao. Các ống trong bộ trao đổi nhiệt có sẵn bằng đồng nguyên chất, làm cho chúng phù hợp cho cả vùng nước cứng và nước mềm. Bộ trao đổi nhiệt tiêu chuẩn được sản xuất bằng ống đồng. Bộ trao đổi nhi ệt cũng có thể được sản xuất tùy chọn bằng thép không gỉ – SUS304 / AISI 316L mang lại
tuổi thọ lâu dài đáng tin cậy và hợp vệ sinh. Bộ trao đổi nhiệt có thể rút ra / tháo ra để làm sạch và kiểm tra. Vì vậy, khi lắp đặt bồn bảo ôn phái tính toán đến không gian phải được phân bổ để rút bộ trao đổi nhiệt ra (tùy công suất của bộ trao đổi nhiệt mà kích thước của bộ trao đổi nhiệt sẽ khác nhau ) . Phạm vi tiêu
chuẩn của bộ trao đổi nhiệt được tính toán dựa trên thời gian gia nhiệt 1 giờ để làm nóng nước từ 20 ° C lên 60 ° C với môi chất trao đổi chính là nước ở 82 ° C đến 71ºC. Thiết bị trao đổi nhiệt U cũng có sẵn các thiết kế cho các yêu cầu khác về áp suất làm việc và môi chất trao đổi . Vui lòng liên hệ với phòng kinh doanh của chúng tôi để biết thêm chi tiết.

Bảng thông số kỹ thuật bộ trao đổi nhiệt Megasun
Bảng thông số kỹ thuật bộ trao đổi nhiệt Megasun
Đánh giá
