Bồn bảo ôn là thiết bị chứa nước nóng, được thiết kế nhiều lớp nhằm giảm khả năng thất thoát nhiệt từ bên trong ra bên ngoài môi trường xung quanh.
Ngoài các bồn tiêu chuẩn, chúng tôi còn gia công theo thiết kế và nhu cầu của khách hàng. Vui lòng liên hệ số điện thoại 0934.034.034 để biết chi tiết.
Tùy chọn khác
– Vỏ bồn: INOX 304, INOX 316, Thép mạ nhôm
– Lõi bồn: INOX 304, INOX 316
– Độ dày: 0.4 đến 10mm hoặc dày hơn
– Cách nhiệt: Polyurethane, Rockwood, Glasswood
– Độ dày cách nhiệt: 50, 100, 150, 200mm
Thông số kỹ thuật chung của Bồn Bảo Ôn Không Chịu Áp- 200L
DUNG TÍCH
VỎ BỒN
LÕI BỒN KHÔNG CHỊU ÁP
Vật liệu INOX 304
Vật liệu INOX 304
(Lít)
Đường kính x cao x dày (mm)
Đường kính x cao x dày (mm)
200
580 x 1320 x 0.4
480 x 1220 x 0.5
Giới thiệu Bồn bảo ôn- Bồn chứa nước nóng Megasun:
Bồn bảo ôn Megasun cung cấp giải pháp chất lượng cao cho các hệ thống nước nóng tập trung : Hệ thống nước nóng năng lượng măt trời , bơm nhiệt , bình nước nóng điện công nghiệp , lò hơi . Với các vật liệu lõi bồn theo tiêu chuẩn như inox 304 , inox 316 , thép sơn phủ chịu nhiệt chuyên dùng cho nước nóng , đồng và tráng men sứ .
Bồn bảo ôn nước nóng Megasun cũng được thiết kế để sử dụng với điện trở như là một máy nước nóng điện công nghiệp ( calofirier tank ) – rất phù hợp cho các nhu cầu nước nóng mà ở đó hệ thống boiler hoặc các nguồn năng lượng khác không phù hợp hoặc không sử dụng được. Mặc dù máy nước nóng điện có liên quan đến chi phí vận hành cao, nhưng nó cũng là một phương tiện rất hiệu quả để làm nóng nước nóng sinh hoạt do tất cả điện năng được sử dụng đều được chuyển hóa thành nhiệt năng . Việc sử dụng bình nước nóng điện cũng tiết kiệm diện tích – tạo thêm không gian trong phòng kỹ thuật (phòng máy ) để dành không gian cho công việc / thiết bị khác ( trường hợp bị giới hạn diện tích hoặc yếu tố độ ồn , môi trường …). Hệ thống điện trở được sản xuất từ vật liệu Incoloy 800 với lớp tráng titan mang lại khả năng bảo vệ chống ăn mòn và cháy nổ cao, khả năng vệ sinh tốt , tuổi thọ cao đáng tin cậy. Hệ thống điện trở có thể rút ra để làm sạch và kiểm tra định kỳ theo yêu cầu .
Bồn bảo ôn chứa nước nóng / lạnh của Megasun có nhiều chủng loại để đáp ứng các yêu cầu khác nhau của khách hang : Bồn đứng , bồn nằm , bồn chịu áp , bồn không chịu áp , bồn trực tiếp , bồn gián tiếp ( loại bồn tích hợp bộ trao đổi nhiệt bên trong bồn – với vật liệu bộ trao đổi nhiệt là đồng / inox 304 / inox 316 )
Bồn bảo ôn Megasun đặc biệt chú ý đến thiết kế và bố trí của các bộ phận có thể mang đến một sản phẩm tốt nhất cả về mặt thẩm mỹ và kỹ thuật. Các bồn bảo ôn được thiết kế theo yêu cầu cho phù hợp với các thiết bị kết nối với bồn trong phòng máy hoặc khu vực xung quanh và cũng đặc biệt chú ý đến vị trí của các kết nối đầu cuối trên thiết bị để nó liên kết với hệ thống đường ống theo bản vẽ thiết kế một cách đơn giản và tốt nhất , giúp giảm chi phí & tiết kiệm lao động và vật tư kết nối .

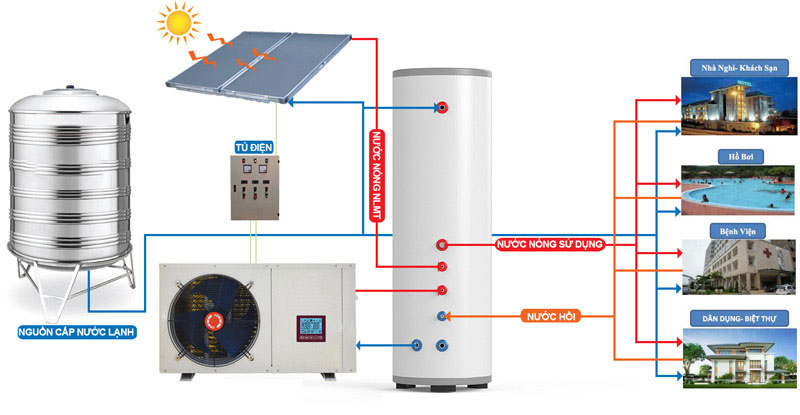

Các ứng dụng cho Bồn Bảo Ôn Megasun (Bồn chứa nước nóng):
1. Bồn bảo ôn sử dụng cho hệ thống nước nóng Bơm Nhiệt
2. Bồn bảo ôn sử dụng cho Hệ thống nước nóng Năng Lượng Mặt trời
3. Bồn bảo ôn sử dụng cho Điện trở gia nhiệt
4. Bồn bảo ôn sử dụng cho tất cả các hệ thống nước nóng khác và đảm bảo độ giữ nhiệt 72 giờ.
Bồn bảo ôn là thiết bị chứa nước nóng, được thiết kế nhiều lớp nhằm giảm khả năng thất thoát nhiệt từ bên trong ra bên ngoài môi trường xung quanh.
TÍNH TOÁN DUNG TÍCH BỒN BẢO ÔN & THỜI GIAN GIA NHIỆT
Thể tích lưu trữ của bồn bảo ôn và thời gian gia nhiệt được xác định dựa trên công suất đầu vào yêu cầu (kW) và hoặc lưu lượng (lít / giờ). Thời gian gia nhiệt là thời gian cần để làm nóng nước từ nước lạnh đầu vào (thường từ 15 ° C đến 35 ° C) đến nhiệt độ nước nóng yêu cầu (thường là 50 ° C đến 65 ° C) trong khoảng thời gian theo giờ hoặc theo phút . Thời gian gia nhiệt càng dài thì yêu cầu công suất đầu nhiệt cung cấp càng thấp – ngược lại – thời gian gia nhiệt càng yêu cầu ngắn thì công suất ngồn gia nhiệt càng phải lớn .
Yêu cầu về dung tích bồn bảo ôn thực tế thường được tính sơ bộ dựa trên bảng dưới đây – sẽ cho kết quả khá đúng (hầu hết các dự án sử dụng hệ thống nước nóng trung tâm đang sử dụng bảng này ở Việt Nam, Campuchia, Thái Lan…) . Một tính toán chi tiết về ứng dụng cần được thực hiện để xác định các yêu cầu thực tế khi tính đến không gian, tải trọng và nguồn điện khi lựa chọn dung tích bồn bảo ôn
Dải dung tích bồn bảo ôn từ 150L đến 30,000 lít
Quy cách : Bồn đứng hoặc bồn nằm
Loại bồn : Bồn chịu áp lực ( bồn kín ) hoặc bồn không chịu áp lực ( bồn hở ) , bồn trực tiếp , bồn gián tiếp .
BẢNG THAM KHẢO : (Nhu cầu nước nóng trung bình / người ( ở nhiệt độ 550C ) cho một số ứng dụng thông dụng )
Loại dự án
Dung tích bồn/ người ( L ít )
Thời gian gia nhiệt (Megasun )
Khách sạn với vòi tắm hoa sen
30 -45
4-6 giờ
Khách sạn với bồn tắm nằm
50 -75
4-6 giờ
Trường học
5
4-6 giờ
Trường học bán trú
25
4-6 giờ
Ký túc xá sinh viên
35
4-6 giờ
Nhà / căn hộ
45
4-6 giờ
Nhà máy / văn phòng
5
4-6 giờ
Bệnh viện
30
4-6 giờ
Phục vụ sản xuấ t/yêu cầu khác
Dựa theo yêu cầu
Tùy chọn theo yêu
QUY ƯỚC ĐẶT MÃ BỒN BẢO ÔN MEGASUN
BBO
XXXX
XXX
X
PNXX
RXX
T/F
HEX-X
XXX
Bồn bảo ôn nóng / lạnh
Dung tích bồn bảo ôn ( L )
KCA : Bồn không chịu áp CA : Bồn chịu áp
D : Bồn đứng N : Bồn nằm
Áp suất làm việc tối đa ( 2 -15 bar )
Công suất điện trở ( 2KW – 250KW )
T : Điện áp 220V F : 380V x 3 phases + N
U : Bộ trao đổi nhiệt dạng U S : Bộ trao đổi nhiệt dạng xoắn
TIÊU CHUẨN THIẾT KẾ VÀ SẢN XUẤT BỒN CHỨA NƯỚC NÓNG BẢO ÔN MEGASUN
• Bồn bảo ôn Megasun được thiết kế và sản xuất theo quy trình quản lý chất lượng ISO9001:2015 và theo TCVN8366:2010 , TCVN8251:2009 • Tiêu chuẩn thiết kế độ bền và độ chịu lực : QPĐT 03-71 • Tiêu chuẩn kiểm định an toàn bồn chịu áp lực : QPVN 2-75 ; TCVN8366:2010 • Ngoài ra chúng tôi nhận sản xuất bồn bảo ôn dựa theo các tiêu chuẩn thiết kế khác theo yêu cầu .
LỰA CHỌN VẬT LIỆU VỎ BỒN BẢO ÔN
Inox SUS304
Vỏ bồn là thép mạ kẽm sơn tĩnh điện 2 lớp loại Primax Protect & GStyle E – Chống rỉ sét & ăn mòn muối biển – chuyên dùng cho vùng biển .
Inox SUS316/ 316L
LỰA CHỌN VẬT LIỆU LÕI BỒN BẢO ÔN
Thép nhúng kẽm nóng về mặt
Lõi bồn bảo ôn có thể được sản xuất bằng thép nhúng kẽm nóng . Lõi bồn được sản xuất từ thép carbon và sau đó được nhúng vào trong bể kẽm nóng . Tạo ra một lớp kẽm trên bề mặt – có tác dụng bảo vệ chống ăn mòn tuyệt vời trong các khu vực nước cứng. Lõi bồn thép nhúng kẽm nóng không nên sử dụng cho các khu vực nước mềm vì nước mềm ngăn cản sự hình thành lớp bảo vệ trên bề mặt của lõi bồn . Các thanh magiê đã được gắn lắp vào bồn bảo ôn để tạo cho lõi bồn lớp phủ bảo vệ. Các thanh magiê này nên được thay thế hàng năm để đảm bảo tuổi thọ lâu dài của bồn bảo ôn . Không nên sử dụng ống đồng & phụ kiện bằng đồng vào bồn bảo ôn có lõi bồn là thép nhúng kẽm nóng .
Thép mạ kẽm phủ sơn tĩnh điện 2 lớp ( Primax Protect & GStyle E , Jotaguard VA 5001)
Lõi bồn bảo ôn cũng có thể sản xuất bằng thép carbon phủ sơn tĩnh điện 2 lớp – sử dụng loại sơn chuyên dùng cho bồn nước – Primax Protect & GStyle E , Jotaguard VA 5001 và được hấp nóng ở nhiệt độ trên 240°C – Đây cũng là một giải pháp để cung cấp loại bồn bảo ôn với lõi bồn có khả năng chống ăn mòn rất tốt khi sử dụng nước nóng dưới 90°C ở vùng nước cứng . Các thanh magiê cũng đã được gắn lắp vào bồn bảo ôn để tạo cho lõi bồn lớp phủ bảo vệ. Các thanh magiê này nên được thay thế hàng năm để đảm bảo tuổi thọ lâu dài của bồn bảo ôn.
Thép không rỉ – Inox ( SUS304 , SUS316L )
Bồn bảo ôn với lõi bồn bằng thép không gỉ SUS304, SUS316L là loại bồn trở nên phổ biến nhất hiện nay để đun nước nóng trong gia đình / công nghiệp – do có ưu điểm vượt trội về độ bền vật liệu cao , dễ dàng bảo trì , sửa chữa trong và sau thời gian dài sử dụng và phù hợp vệ sinh an toàn thực phẩm , phù hợp cho bồn chứa nước uống nóng / lạnh . Tuy nhiên bồn bảo ôn – lõi bồn là inox 304 không nên lắp đặt trong hệ thống có hàm lượng clorua cao – vì ở nhiệt độ nước nóng càng cao thì tốc độ ăn mòn bởi clorua hoặc các tạp chất ăn mòn tăng lên nhiều lần .
Đồng
Đồng rắn là một sản phẩm đáng tin cậy đã được chứng minh bởi hầu như không bị nước xâm thực tấn công, được sử dụng trên khắp thế giới với tuổi thọ cao khiến nó trở thành một vật liệu được lựa chọn phổ biến. Lõi bồn được sản xuất từ đồng có một lớp phủ oxit đồng trên bề mặt để bảo vệ khỏi bị tấn công bởi các tạp chất ăn mòn . Ở những nơi có nước xâm thực, một cực dương nhôm có thể được gắn vào vỏ, đồng thời tạo ra một lớp nhôm trên bề mặt giúp bảo vệ vĩnh viễn vỏ khỏi bị ăn mòn. Cực dương không cần thay thế trong suốt vòng đời của bình lưu trữ. Do giá thành vật liệu rất cao và độ bền kéo dãn của đồng thấp, nên vật liệu đồng trở nên không kinh tế khi sử dụng cho các bồn bảo ôn có đường kính lớn và áp suất làm việc yêu cầu cao . • Bồn bảo ôn với lõi bồn là vật liệu đồng – chúng tôi chỉ khuyến khích nên sử dụng cho các bồn nhỏ có dung tích dưới 1000 lít và áp suất làm việc tối đa là 5 bar.
LỰA CHỌN VẬT LIỆU CÁCH NHIỆT VÀ ĐỘ DÀY LỚP CÁCH NHIỆT
Tiêu chuẩn : Bồn bảo ôn Megasun sử dụng lớp cách nhiệt là polyurethane foam được phun đổ bằng máy trộn tự động áp suất cao – với độ dày tiêu chuẩn là 50mm – đảm bảo độ tổn thất nhiệt nhỏ nhất .
Tỷ trọng : 40- 45Kg/m3
Độ cách nhiệt : < 0.020W/(mk)
Tùy chọn vật liệu bảo ôn khác : Glasswood / Rockwood ( chỉ nên dùng cho bồn bảo ôn yêu cầu nhiệt độ làm việc trên 100°C hoặc các yêu cầ u riêng khác )
Tùy chọn độ dày cách nhiệt : 75mm , 100mm, 125mm , 150mm, 200mm
LỰA CHỌN ÁP SUẤT LÀM VIỆC TỐI ĐA
Bồn bảo ôn nóng / lạnh Megasun có các chủng loại bồn thông dụng sau : Bồn chịu áp lực ( bồn kín ) hoặc bồn không chịu áp lực ( bồn hở ) , bồn trực tiếp , bồn gián tiếp ( tích hợp bộ trao đổi nhiệt với vật liệu là đồng / inox 304 / inox 316 bên trong bồn ) .
Tiêu chuẩn : Áp suất làm việc tối đa / Áp suất thử nghiệm : 6 bar / 9 bar
Tùy chọn khác : Áp suất làm việc tối đa : 3 bar ,4 bar ,5 bar ,7 bar ,8 bar ,9 bar ,10 bar ,12 ba r ,15 bar
LỰA CHỌN NHIỆT ĐỘ LÀM VIỆC TỐI ĐA
Tiêu chuẩn : Nhiệt độ làm việc tối đa : 95 °C
Tùy chọn khác : Nhiệt độ làm việc tối đa : 150 °C , 200 °C
Tại sao nên chọn bình bảo ôn công nghiệp Megasun?
CÔNG TY TNHH SẢN XUẤT MEGASUN với nhiều năm kinh nghiệm ( gần 20 năm ) trong việc thiết kế và sản xuất bồn bảo ôn chứa nước nóng / lạnh .Với việc lựa chọn để sử dụng các vật liệu và linh kiện tốt nhất – chúng tôi đảm bảo cung cấp ra thị trường các sản phẩm có chất lượng cao nhất với tuổi thọ lâu dài, loại bỏ sự bất tiện khi thiết bị hỏng hóc . Sản phẩm được bảo hành tiêu chuẩn lên đến 5 năm / tùy chọn đến 10 năm . • Bồn bảo ôn có thể tùy chọn sẵn sàng để kết nối với bộ trao đổi nhiệt dạng tấm, bộ trao đổi nhiệt dạng cuộn bên trong và / hoặc các bộ phận làm nóng bằng điện trở , máy bơm nhiệt, tấm thu năng lượng mặt trời , lò hơi làm nguồn gia nhiệt .
BẢO TRÌ DỄ DÀNG : Bồn bảo ôn với các lỗ thăm DN200 / DN250 / DN400 / DN500 – tùy chọn theo yêu cầu – giúp việc vào / ra bên trong lõi bồn để kiểm tra / bảo trì / vệ sinh làm sạch một cách dễ dàng
BỒN BẢO ÔN VỚI DẢI LỰA CHỌN DUNG TÍCH LỚN : Bồn bảo ôn được thiết kế dựa theo dung tích yêu cầu – giúp tiết kiệm tối đa chi phí .
Thanh Magnesium được tích hợp theo bồn bảo ôn – giúp bảo vệ lõi bồn – tăng tuổi thọ cho bồn bảo ôn . Thời gian có thể sử dụng của thanh Magie phụ thuộc vào chất lượng của nước và nên kiểm tra thường xuyên để thiết lập thời gian sử dụng và định kỳ thay thế cho thanh magie này .
DỄ DÀNG CẨU KÉO VÀ VẬN CHUYỂN: Bồn chứa Megasun được thiết kế để dễ dàng xếp dỡ và vận chuyển đến nơi lắp đặt . Bồn bảo ôn được hàn sẵn các móc để có thể cẩu kéo và vận chuyển bằng xe nâng ,xe cẩu – điều này tạo điều kiện thuận lợi cho các hoạt động vận chuyển hàng hóa

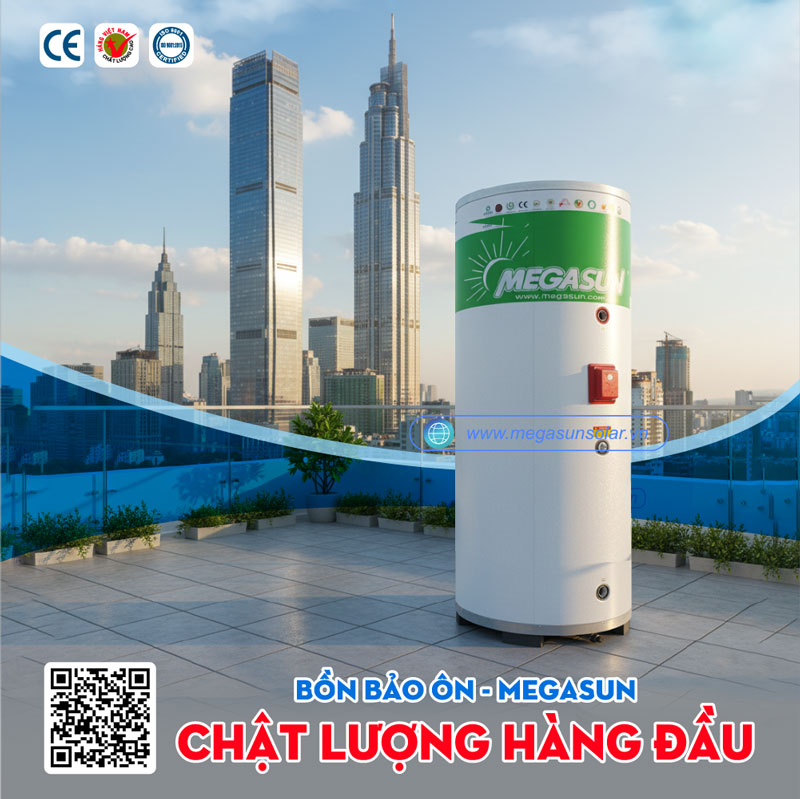

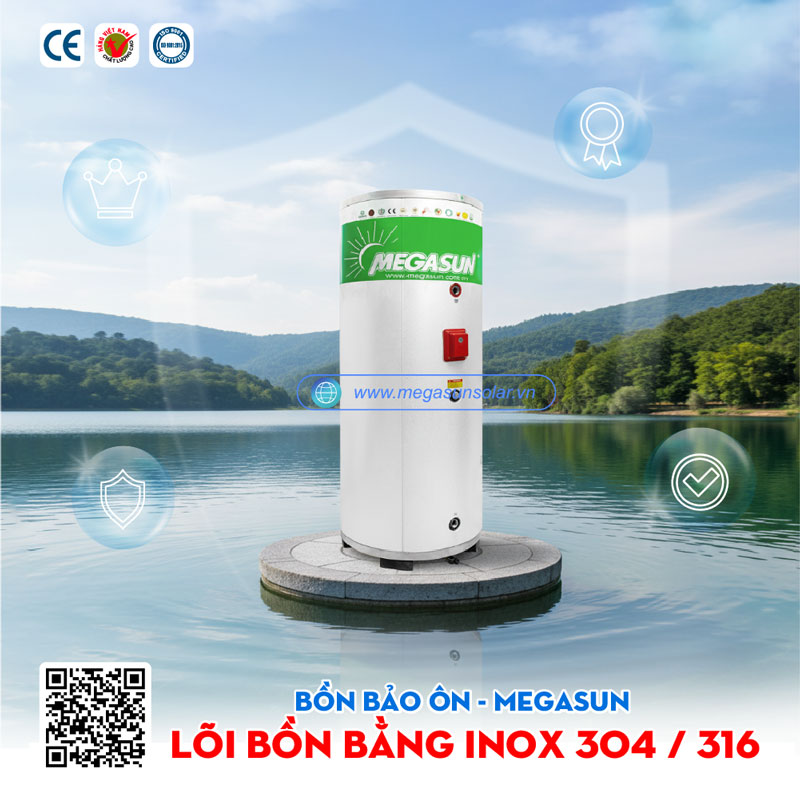

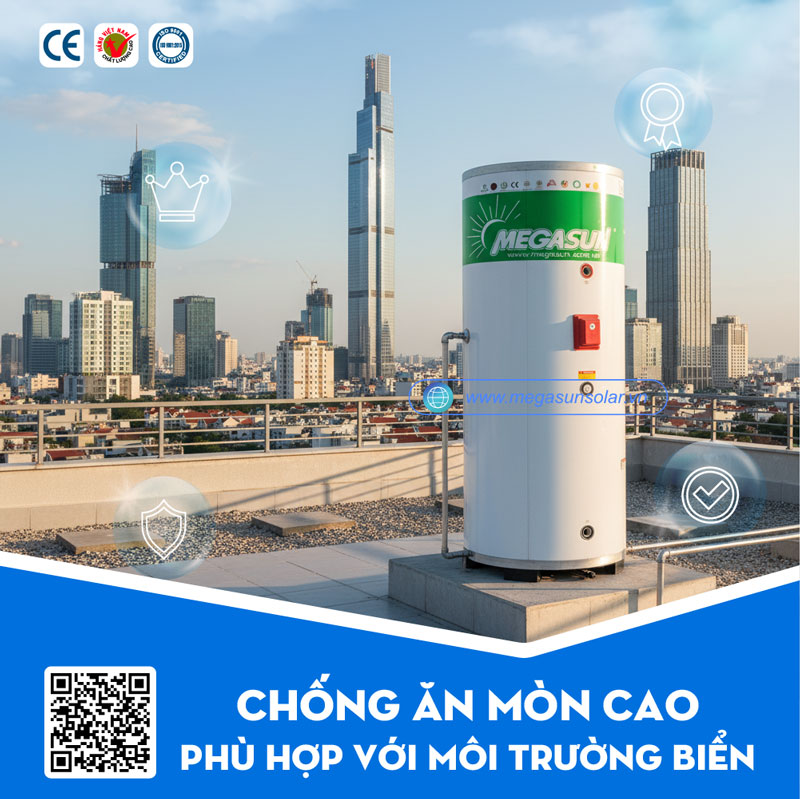

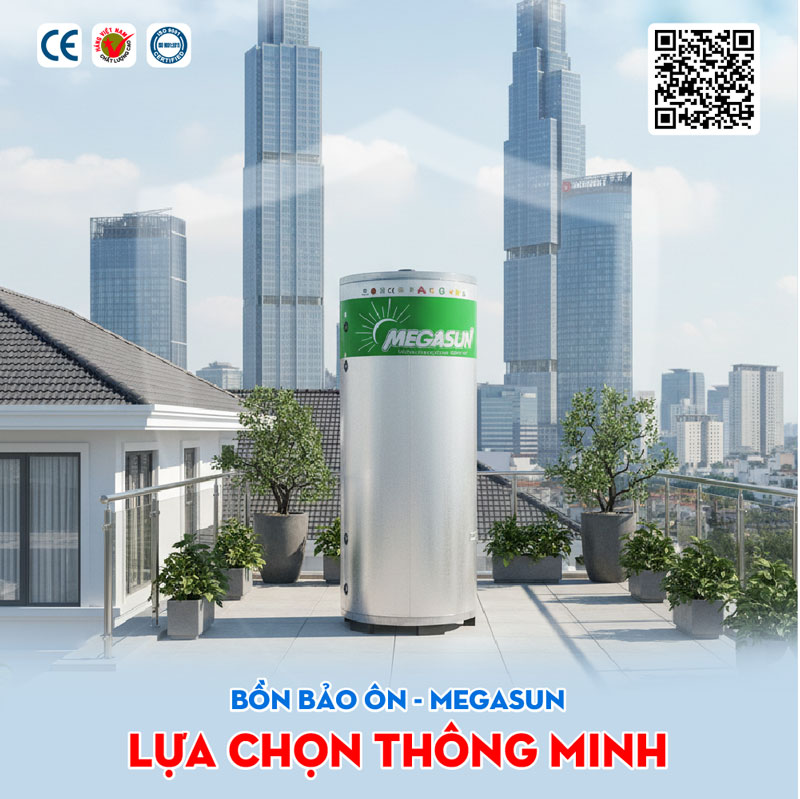

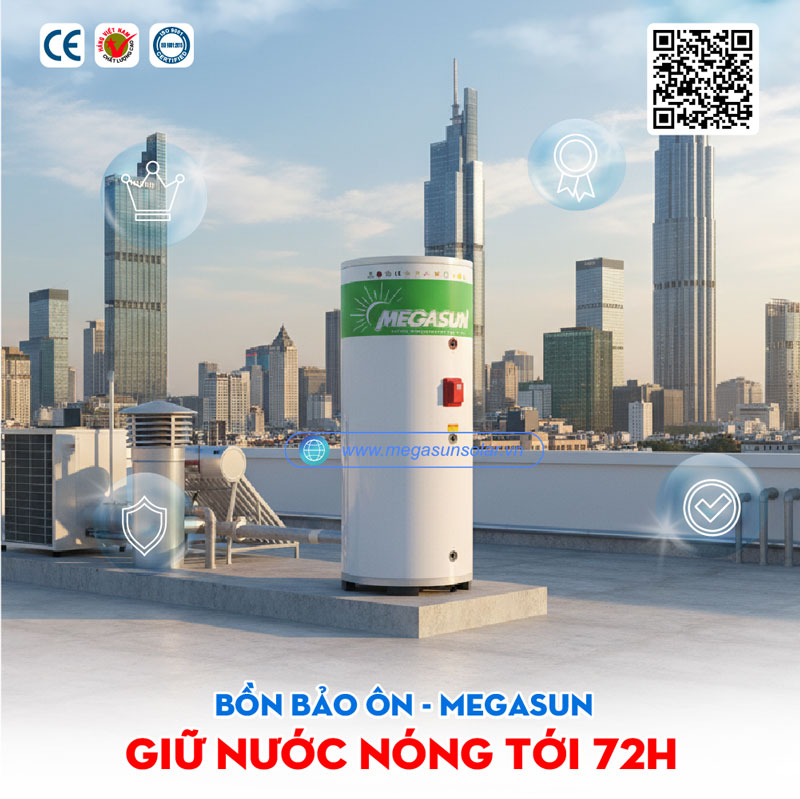

Hình ảnh thực tế của Bồn Bảo Ôn Megasun- Bồn Chứa Nước Nóng :
