Nguyên lý hoạt động bộ trao đổi nhiệt Heat Exchanger

Tìm hiểu nguyên lý hoạt động bộ trao đổi nhiệt Heat Exchanger

Bộ trao đổi nhiệt là thiết bị quan trọng trong nhiều hệ thống công nghiệp và dân dụng, giúp truyền nhiệt hiệu quả giữa hai môi chất mà không cần tiếp xúc trực tiếp. Hiểu rõ nguyên lý hoạt động bộ trao đổi nhiệt không chỉ giúp tối ưu hiệu suất vận hành mà còn đảm bảo tính ổn định, độ bền của thiết bị và tiết kiệm năng lượng trong quá trình sử dụng.

Hiểu sơ bộ trao đổi nhiệt là gì?

Bộ trao đổi nhiệt Heat Exchanger là thiết bị chức năng truyền nhiệt giữa hai hoặc nhiều dòng chất có nhiệt độ khác nhau mà không xảy ra sự pha trộn trực tiếp giữa chúng. Thiết bị này giúp tận dụng hiệu quả năng lượng nhiệt, giảm tiêu hao nhiên liệu và tối ưu hiệu suất của toàn bộ hệ thống.

Về cấu tạo, một bộ trao đổi nhiệt tiêu chuẩn thường bao gồm:

Vỏ thiết bị (Shell): là lớp bên ngoài, có nhiệm vụ chứa và bảo vệ các bộ phận bên trong.
Bề mặt truyền nhiệt (Tube hoặc Plate): là nơi diễn ra quá trình trao đổi nhiệt giữa hai môi chất.
Đầu vào và đầu ra (Inlet/Outlet): cho phép các môi chất nóng và lạnh đi vào – ra theo dòng riêng biệt.
Vật liệu chế tạo: thường là thép không gỉ, đồng, nhôm hoặc titan, đảm bảo dẫn nhiệt tốt và chống ăn mòn cao.

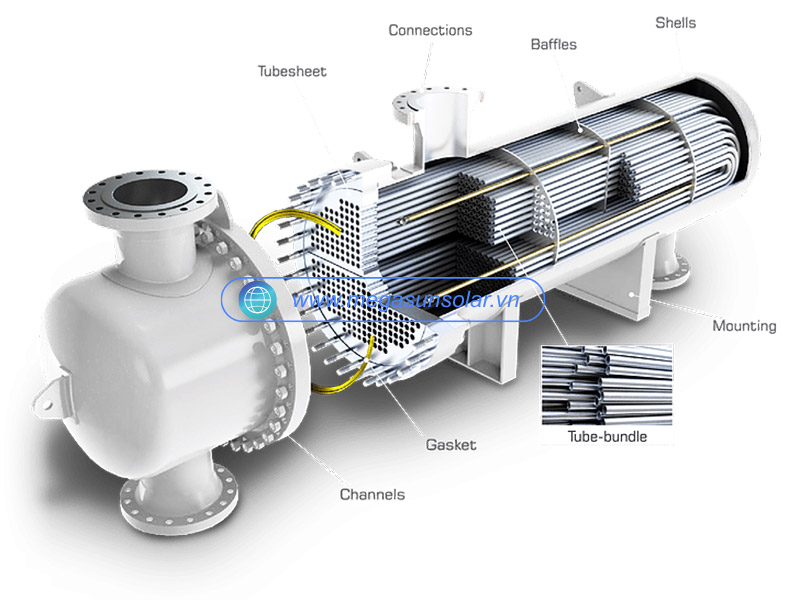

**Cấu tạo thiết bị trao đổi nhiệt Heat Exchanger dạng ống chùm**

Các môi chất trao đổi nhiệt có thể ở dạng lỏng – lỏng, lỏng – khí hoặc khí – khí, tùy thuộc vào ứng dụng cụ thể. Ví dụ, trong hệ thống làm lạnh, nước lạnh được dùng để hấp thu nhiệt từ dầu hoặc không khí nóng; còn trong nhà máy hóa chất, hơi nước được sử dụng để gia nhiệt cho dung dịch phản ứng.

Nguyên lý hoạt động của bộ trao đổi nhiệt Heat Exchanger

Để hiểu rõ nguyên lý hoạt động bộ trao đổi nhiệt, trước hết cần nắm được cách thức truyền nhiệt giữa hai môi chất và dạng dòng chảy mà thiết bị sử dụng. Về cơ bản, quá trình trao đổi nhiệt diễn ra khi có sự chênh lệch nhiệt độ giữa hai dòng chất lỏng hoặc khí, một dòng nóng và một dòng lạnh. Nhiệt lượng sẽ được truyền từ dòng nóng sang dòng lạnh qua bề mặt kim loại ngăn cách, cho đến khi đạt trạng thái cân bằng nhiệt tương đối.

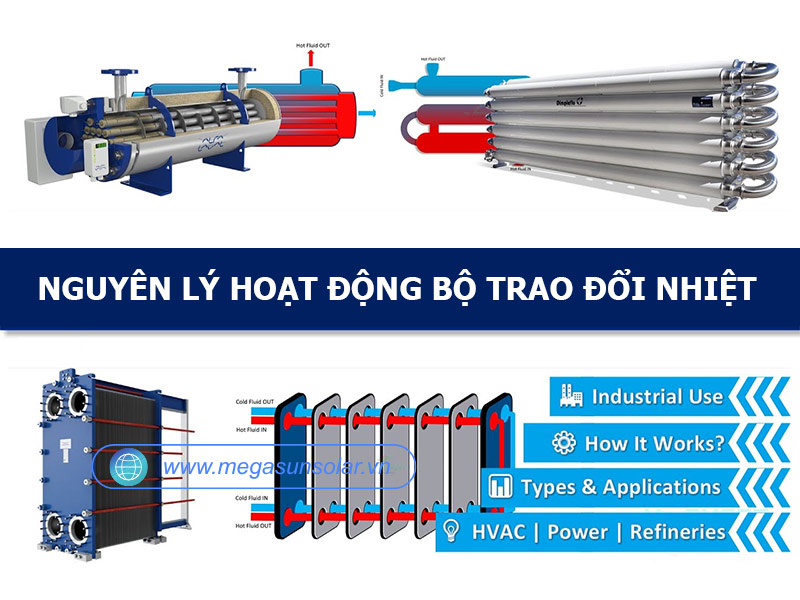

Sơ đồ nguyên lý hoạt động của thiết bị trao đổi nhiệt Heat Exchanger — **Sơ đồ nguyên lý hoạt động của bộ trao đổi nhiệt Heat Exchanger**

Cơ chế truyền nhiệt cơ bản

Bộ trao đổi nhiệt hoạt động dựa trên ba cơ chế truyền nhiệt chính:

Dẫn nhiệt (Conduction): Là quá trình truyền năng lượng nhiệt qua bề mặt rắn (như thành ống kim loại hoặc tấm trao đổi). Kim loại có hệ số dẫn nhiệt cao như đồng, nhôm, thép không gỉ, inox, titan được sử dụng phổ biến vì giúp nhiệt lượng di chuyển nhanh hơn.
Đối lưu (Convection): Xảy ra khi môi chất lỏng hoặc khí di chuyển qua bề mặt truyền nhiệt. Dòng chảy này mang theo năng lượng nhiệt, giúp tăng hiệu quả truyền nhiệt giữa hai bên. Ví dụ: Dòng nước nóng chảy trong ống truyền nhiệt cho thành ống, trong khi không khí lạnh đối lưu bên ngoài ống để nhận lại phần nhiệt này.
Bức xạ (Radiation): Ít phổ biến trong các bộ trao đổi nhiệt thông thường, nhưng có thể xảy ra ở môi trường nhiệt độ rất cao (lò hơi, turbine khí,…). Nhiệt được truyền đi dưới dạng sóng điện từ.

Các dạng dòng chảy trong quá trình trao đổi nhiệt

Hiệu quả của quá trình trao đổi nhiệt phụ thuộc đáng kể vào hướng dòng chảy giữa hai môi chất. Có ba dạng cơ bản:

**Các dạng dòng chảy của bộ trao đổi nhiệt**

Dòng chảy song song (Parallel Flow): Hai môi chất nóng – lạnh cùng đi theo một hướng. Ở đầu vào, chênh lệch nhiệt độ cao giúp trao đổi nhanh, nhưng càng về sau càng giảm nên hiệu suất tổng thể thấp hơn.
Dòng chảy ngược chiều (Counter Flow): Hai môi chất di chuyển ngược hướng nhau. Đây là kiểu hiệu quả nhất, vì chênh lệch nhiệt độ được duy trì gần như đều trên toàn bộ chiều dài trao đổi. Được sử dụng phổ biến trong bộ trao đổi nhiệt tấm, ống chùm, ống xoắn,…
Dòng chéo (Cross Flow): Hai môi chất di chuyển vuông góc với nhau. Cấu trúc này thường dùng trong các thiết bị làm mát bằng không khí, nơi quạt thổi gió qua các ống dẫn chất lỏng.

Ứng dụng của bộ trao đổi nhiệt trong công nghiệp

Bộ trao đổi nhiệt là thiết bị truyền nhiệt có phạm vi ứng dụng cực kỳ rộng rãi, được tin dùng trong nhiều lĩnh vực công nghiệp vừa và nặng như: lọc – hóa dầu, nhiệt điện, thủy điện, đóng tàu, hàng không, chế biến thực phẩm và năng lượng tái tạo.

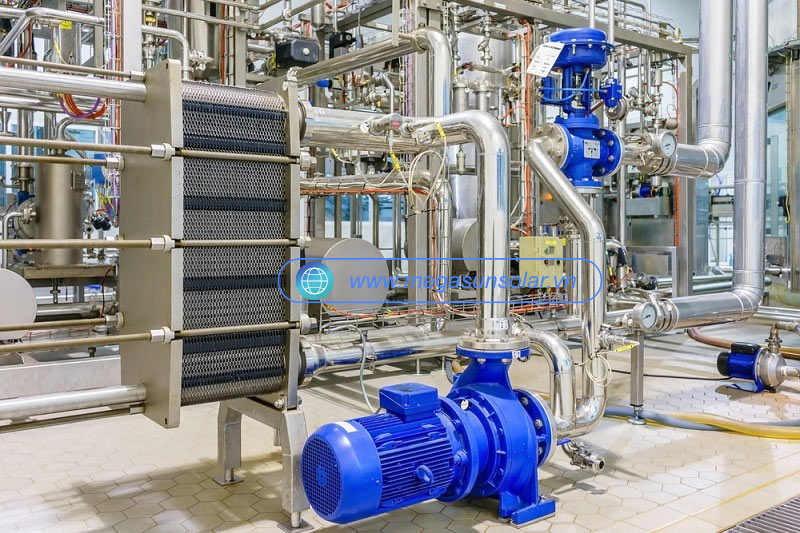

**Bộ trao đổi Heat Exchanger có tính ứng dụng cao**

Ngành nhiệt điện và thủy điện: Thiết bị được sử dụng để thực hiện quá trình trao đổi nhiệt trong chu trình sản xuất điện, giúp tận dụng và tái sử dụng năng lượng nhiệt một cách hiệu quả, từ đó tối ưu hiệu suất phát điện.
Ngành đóng tàu và hàng không: Bộ trao đổi nhiệt dạng ống chùm đảm nhiệm vai trò làm mát, gia nhiệt và duy trì nhiệt độ ổn định cho các hệ thống kỹ thuật quan trọng trên tàu thủy và máy bay, đảm bảo hoạt động an toàn và hiệu quả.
Ngành công nghiệp thực phẩm: Thiết bị được ứng dụng trong các công đoạn gia nhiệt, làm lạnh, hoặc kiểm soát nhiệt độ trong quá trình chế biến và bảo quản thực phẩm, giúp đảm bảo chất lượng sản phẩm cuối cùng.
Ngành năng lượng và xử lý nước: Trong các hệ thống sản xuất nước nóng bằng năng lượng mặt trời hoặc bơm nhiệt (heat pump), bộ trao đổi nhiệt đóng vai trò trung gian truyền nhiệt, làm nóng nước nhanh chóng và tiết kiệm năng lượng.
Quá trình ngưng tụ và bay hơi: Thiết bị còn được ứng dụng trong các hệ thống ngưng tụ hoặc bay hơi – nơi cần tách các thành phần khác nhau của hỗn hợp, đặc biệt trong sản xuất hóa chất và công nghiệp năng lượng.
Gia nhiệt và kiểm soát nhiệt độ sản xuất: Bộ trao đổi nhiệt dạng ống chùm giúp nâng cao hoặc duy trì nhiệt độ của chất tải nhiệt, hỗ trợ kiểm soát chặt chẽ điều kiện nhiệt trong nhiều quy trình sản xuất khác nhau.
Công nghiệp hóa chất: Trong lĩnh vực sản xuất hóa chất, thiết bị đóng vai trò quan trọng trong việc duy trì nhiệt độ ổn định, tạo môi trường thuận lợi cho các phản ứng hóa học diễn ra chính xác và hiệu quả.

Cách bảo dưỡng và vệ sinh bộ trao đổi nhiệt để đảm bảo hiệu quả truyền nhiệt

Trong quá trình vận hành, bề mặt truyền nhiệt thường bị bám cặn, ăn mòn hoặc đóng bẩn do tạp chất trong chất lỏng, dẫn đến giảm khả năng trao đổi nhiệt và tăng tiêu hao năng lượng. Vì vậy, việc bảo dưỡng và vệ sinh thiết bị trao đổi nhiệt vô cùng quan trọng.

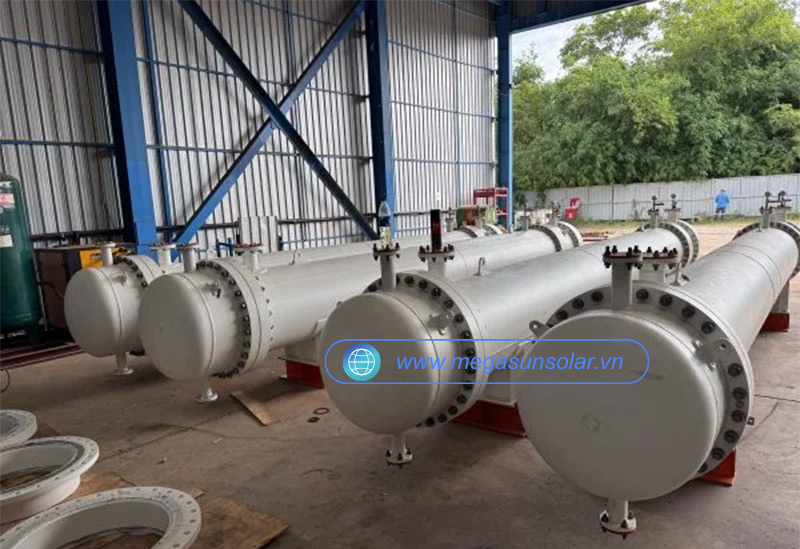

**Vệ sinh, bảo dưỡng Heat Exchanger thường xuyên để đảm bảo hiệu suất**

Kiểm tra và bảo dưỡng định kỳ

Lên lịch kiểm tra thường xuyên: Tùy theo tần suất hoạt động và môi trường sử dụng, nên kiểm tra bộ trao đổi nhiệt ít nhất 2–3 lần mỗi năm.
Theo dõi hiệu suất truyền nhiệt: Khi nhận thấy chênh lệch nhiệt độ đầu vào – đầu ra tăng bất thường hoặc áp suất hệ thống giảm, đó là dấu hiệu cho thấy cần vệ sinh hoặc bảo trì thiết bị.
Kiểm tra rò rỉ: Quan sát các mối nối, gioăng, ống chùm hoặc tấm trao đổi để phát hiện sớm hiện tượng rò rỉ hoặc ăn mòn.

Làm sạch và vệ sinh thiết bị

Bộ trao đổi nhiệt có thể được làm sạch bằng các phương pháp cơ học hoặc hóa học, tùy theo loại cặn bẩn và cấu tạo thiết bị.

Một số phương pháp phổ biến gồm:

Vệ sinh cơ học (Mechanical Cleaning): Dùng chổi, bàn chải mềm, hoặc que chuyên dụng để loại bỏ cặn bám bên trong ống trao đổi nhiệt.
Vệ sinh hóa học (Chemical Cleaning): Sử dụng dung dịch tẩy rửa chuyên dụng như axit nhẹ, kiềm hoặc chất tẩy sinh học để hòa tan cặn bám canxi, muối hoặc dầu mỡ mà không gây hại cho vật liệu kim loại.
Phương pháp CIP (Clean-In-Place): Áp dụng cho hệ thống công nghiệp lớn, cho phép làm sạch thiết bị mà không cần tháo rời, giúp tiết kiệm thời gian và đảm bảo an toàn vận hành.

Một số lưu ý quan trọng

Sử dụng vật liệu và dung dịch tẩy rửa phù hợp với chất liệu của bộ trao đổi nhiệt (đồng, inox, titan, v.v.) để tránh ăn mòn.
Không sử dụng vật cứng hoặc chổi kim loại gây trầy xước bề mặt truyền nhiệt.
Nếu thiết bị vận hành trong môi trường nước cứng hoặc có tạp chất cao, nên lắp thêm bộ lọc hoặc xử lý nước đầu vào để giảm đóng cặn.

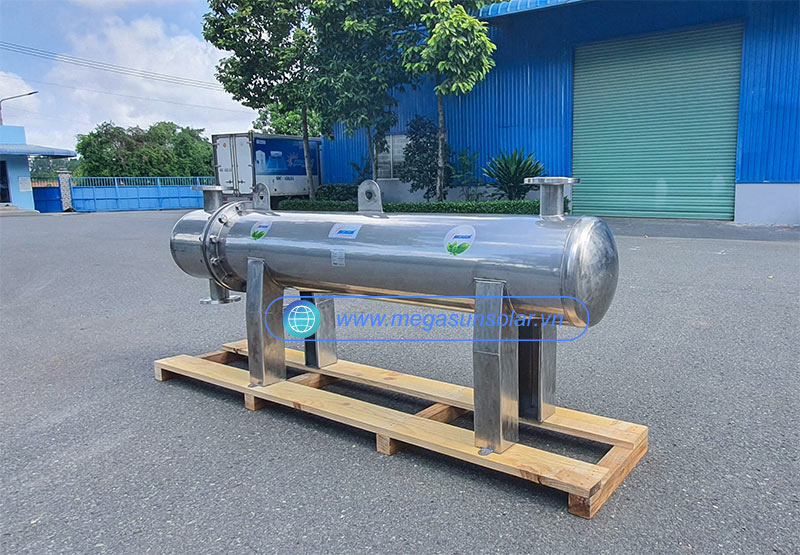

Bộ trao đổi nhiệt Megasun – Sự lựa chọn hàng đầu của doanh nghiệp

Là đơn vị tiên phong trong lĩnh vực thiết kế, chế tạo và cung cấp thiết bị trao đổi nhiệt tại Việt Nam, Megasun không chỉ sản xuất các model trao đổi nhiệt tiêu chuẩn phục vụ phổ biến trong công nghiệp, mà còn nhận gia công theo yêu cầu riêng của từng khách hàng – đáp ứng các bài toán kỹ thuật đặc thù về công suất, môi chất và điều kiện làm việc.

Sản xuất đa dạng model tiêu chuẩn và thiết kế theo yêu cầu

Megasun hiện có nhiều dòng bộ trao đổi nhiệt được thiết kế sẵn, đáp ứng hầu hết nhu cầu cho hệ thống nước nóng trung tâm, heat pump, hoặc dây chuyền sản xuất công nghiệp,…

Bên cạnh đó, Megasun còn thiết kế và gia công riêng theo yêu cầu của khách hàng, bao gồm:

Thay đổi cấu hình (ống chùm, ống lồng ống, tấm, xoắn,…).
Điều chỉnh công suất, kích thước, kiểu kết nối, và vật liệu chế tạo.
Tích hợp thêm cách nhiệt, mặt bích, hoặc thiết bị đo kiểm theo tiêu chuẩn của hệ thống hiện hữu.

Nhờ vậy, khách hàng có thể chọn mua model sẵn có để rút ngắn thời gian lắp đặt, hoặc đặt hàng gia công riêng khi cần tối ưu hiệu suất và chi phí vận hành.

Đa dạng vật liệu chế tạo – thích ứng mọi điều kiện làm việc

Megasun sử dụng nhiều loại vật liệu cao cấp, phù hợp với từng môi chất và môi trường cụ thể:

Ống trao đổi nhiệt: đồng, inox 304, inox 316 hoặc titanium – đảm bảo khả năng dẫn nhiệt tốt, chống ăn mòn cao.
Vỏ bọc thiết bị: inox 304, inox 316, thép sơn tĩnh điện – vừa chắc chắn, vừa bền đẹp trong môi trường ẩm hoặc hóa chất.
Lớp bảo ôn: Polyurethane, Glasswool hoặc Rockwool – giúp giảm thất thoát nhiệt, tăng hiệu suất và tiết kiệm năng lượng.

Tùy theo yêu cầu vận hành, Megasun có thể thiết kế bộ trao đổi chịu áp suất cao và nhiệt độ làm việc tới 200°C, phù hợp cả cho hệ thống hơi, dầu truyền nhiệt hoặc nước nóng công nghiệp.

Dây chuyền sản xuất – gia công hiện đại, đạt chuẩn quốc tế

Megasun đầu tư hệ thống máy hàn TIG/MIG tự động, cắt CNC, cuộn ống và kiểm tra áp lực theo tiêu chuẩn ASME – TEMA.

Quy trình kiểm soát chất lượng tuân thủ ISO 9001:2015, đảm bảo:

Mối hàn mịn, chắc, không rỗ khí.
Kiểm tra siêu âm và thử kín áp lực 100%.
Mỗi sản phẩm có hồ sơ kiểm định và chứng chỉ vật liệu (MTC) đầy đủ.

Nhờ năng lực sản xuất khép kín, Megasun có thể chủ động về tiến độ, chất lượng và giá thành, đáp ứng cả đơn hàng số lượng lớn hoặc xuất khẩu.

Kinh nghiệm thực tế trong nhiều lĩnh vực công nghiệp

Với hơn 20 năm kinh nghiệm, Megasun đã cung cấp và lắp đặt hàng trăm bộ trao đổi nhiệt cho:

Nhà máy điện, hóa chất, xi măng, chế biến thực phẩm, dược phẩm.
Hệ thống năng lượng mặt trời, heat pump nước nóng công nghiệp.
Dây chuyền xử lý nước, HVAC và làm lạnh công nghiệp.

Kỹ sư Megasun có thể tư vấn, tính toán và mô phỏng hiệu suất truyền nhiệt, giúp khách hàng chọn đúng model hoặc cấu hình tối ưu cho hệ thống hiện hữu.

Bảo hành và hỗ trợ kỹ thuật trọn đời thiết bị

Toàn bộ sản phẩm Megasun đều được:

Bảo hành kỹ thuật dài hạn, kèm hướng dẫn vận hành – bảo trì chi tiết.
Hỗ trợ kỹ thuật tận nơi, đảm bảo thiết bị đạt hiệu suất cao nhất ngay khi lắp đặt.
Cung cấp bộ hồ sơ đầy đủ: bản vẽ kỹ thuật, phiếu kiểm định, chứng chỉ hàn, thử áp lực.

Hiểu rõ nguyên lý hoạt động bộ trao đổi nhiệt là bước đầu tiên để lựa chọn và vận hành thiết bị hiệu quả, tiết kiệm năng lượng và chi phí. Nếu bạn đang tìm kiếm bộ trao đổi nhiệt chất lượng cao, phù hợp với nhu cầu sử dụng, hãy liên hệ ngay với Megasun Solar để được tư vấn và hỗ trợ chi tiết nhất.
