Heat Exchanger là gì? Cấu tạo, nguyên lý và ứng dụng thực tế

Heat Exchanger hay bộ trao đổi nhiệt là thiết bị quan trọng trong nhiều hệ thống công nghiệp. Vậy Heat Exchanger là gì, cấu tạo và nguyên lý hoạt động của nó ra sao mà lại được ứng dụng rộng rãi trong thực tế đến vậy?

Heat Exchanger là gì?

Heat exchanger hay còn gọi là bộ trao đổi nhiệt, là thiết bị có nhiệm vụ truyền nhiệt từ môi chất này sang môi chất khác mà không cần có sự pha trộn giữa chúng. Mục tiêu chính là tận dụng nguồn nhiệt sẵn có (từ chất nóng) để làm nóng hoặc làm mát một chất khác, giúp tiết kiệm năng lượng và nâng cao hiệu suất hệ thống.

Hiểu đơn giản, heat exchanger là “cầu nối nhiệt” giữa hai dòng chảy có nhiệt độ khác nhau. Một dòng mang nhiệt (nóng hơn) sẽ truyền năng lượng qua bề mặt kim loại sang dòng còn lại (lạnh hơn), nhờ đó nhiệt lượng được trao đổi một cách liên tục mà không làm thay đổi bản chất hay thành phần hóa học của các môi chất.

Phân loại Heat Exchanger

Tùy theo cấu tạo, phương thức truyền nhiệt và hướng dòng chảy, các bộ trao đổi nhiệt (heat exchanger) được chia thành nhiều loại khác nhau để phù hợp với từng ứng dụng thực tế.

Phân loại theo cấu tạo

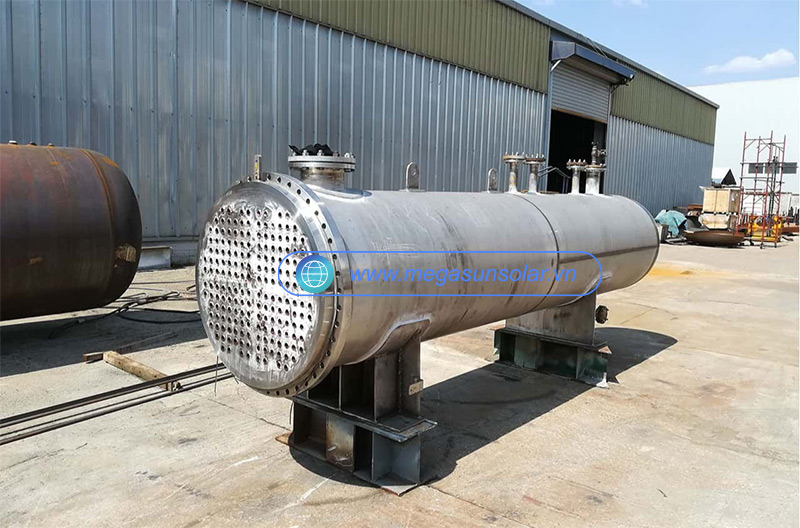

Bộ trao đổi nhiệt dạng ống chùm (Shell & Tube Heat Exchanger)

Đây là loại phổ biến nhất trong công nghiệp hiện nay. Thiết bị gồm một vỏ hình trụ (shell) chứa một bó ống (tube bundle) bên trong. Một môi chất sẽ đi trong ống, trong khi môi chất còn lại chảy bên ngoài ống, bên trong vỏ.

• Ưu điểm:
  • Chịu được áp suất và nhiệt độ cao.
  • Thiết kế chắc chắn, bền bỉ.
  • Dễ dàng bảo trì, vệ sinh.
• Nhược điểm:
  • Kích thước cồng kềnh, chiếm diện tích.
  • Khó đạt hiệu suất truyền nhiệt cao trong không gian nhỏ.
• Ứng dụng: Nhà máy điện, dầu khí, hóa chất, bơm nhiệt công nghiệp, nồi hơi.

Bộ trao đổi nhiệt dạng tấm (Plate Heat Exchanger)

Được cấu tạo từ nhiều tấm kim loại mỏng xếp chồng xen kẽ, giữa các tấm có khe hở để hai dòng môi chất đi qua luân phiên. Các tấm thường được ép chặt bằng khung và gioăng cao su để ngăn rò rỉ.

• Ưu điểm:
  • Hiệu suất truyền nhiệt cao nhờ diện tích tiếp xúc lớn.
  • Kích thước nhỏ gọn, dễ tháo lắp.
  • Dễ vệ sinh, thay thế tấm.
• Nhược điểm:
  • Không thích hợp cho môi chất có cặn bẩn hoặc áp suất quá cao.
  • Gioăng cao su có thể lão hóa theo thời gian.
• Ứng dụng: Hệ thống nước nóng trung tâm, máy bơm nhiệt heat pump, thực phẩm – sữa, dược phẩm, HVAC.

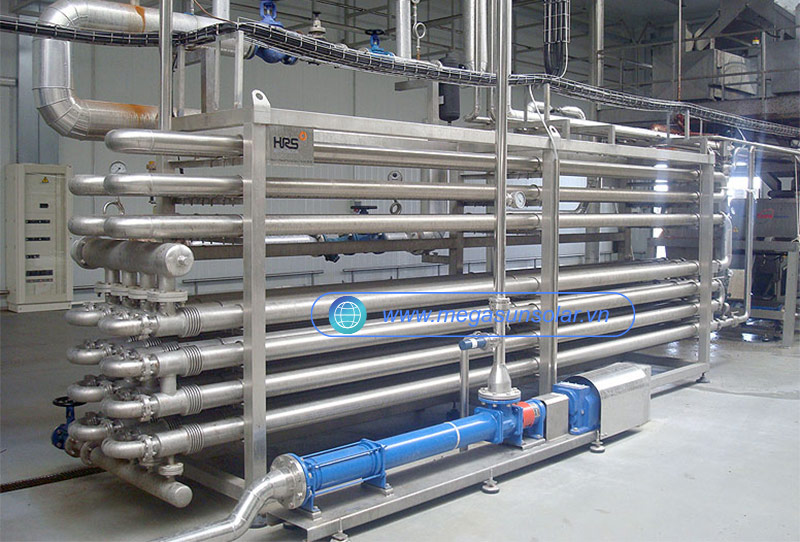

Bộ trao đổi nhiệt ống lồng ống (Double Tube Heat Exchanger)

Cấu tạo gồm hai ống đồng tâm, môi chất nóng chảy trong ống trong, môi chất lạnh chảy trong ống ngoài theo hướng ngược chiều.

• Ưu điểm:
  • Thiết kế đơn giản, giá thành rẻ.
  • Dễ chế tạo và lắp đặt.
• Nhược điểm:
  • Diện tích trao đổi nhiệt nhỏ.
  • Không phù hợp với hệ thống công suất lớn.
• Ứng dụng: Phòng thí nghiệm, hệ thống nước nóng dân dụng, thiết bị làm lạnh quy mô nhỏ.

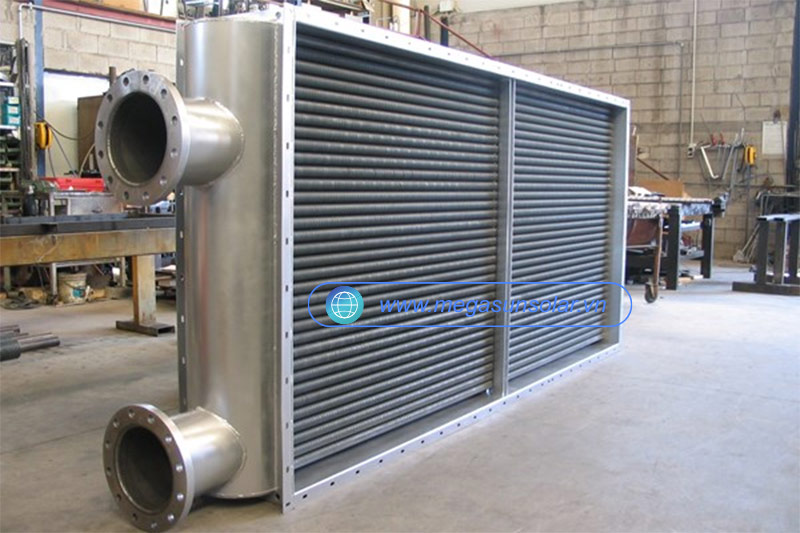

Bộ trao đổi nhiệt dạng cánh tản nhiệt (Finned Tube Heat Exchanger)

Là dạng có các cánh kim loại nhỏ gắn quanh ống để tăng diện tích truyền nhiệt, thường gặp trong các dàn nóng – dàn lạnh của máy lạnh, điều hòa, hoặc bộ làm mát khí.

• Ưu điểm:
  • Tăng hiệu suất truyền nhiệt đáng kể.
  • Hoạt động tốt trong môi trường có dòng khí lưu thông.
• Nhược điểm:
  • Cánh tản nhiệt dễ bám bụi, cần vệ sinh định kỳ.
  • Hiệu suất giảm nếu không có luồng khí cưỡng bức.
• Ứng dụng: Hệ thống HVAC, dàn ngưng tụ, thiết bị làm mát động cơ.

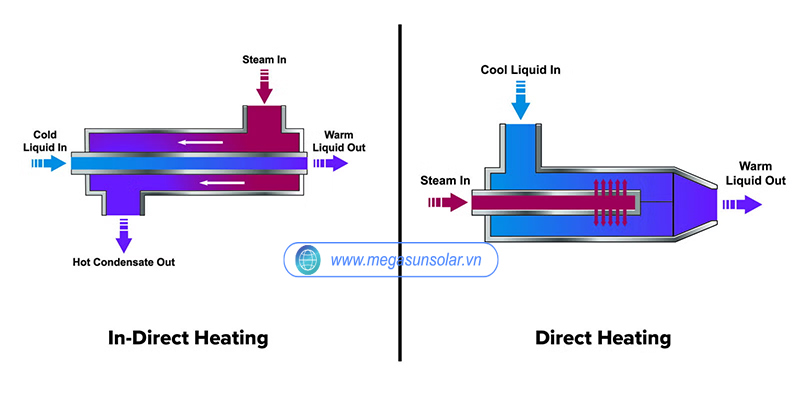

Phân loại theo phương thức trao đổi nhiệt

Trao đổi nhiệt trực tiếp (Direct Contact Heat Exchanger)

Hai môi chất tiếp xúc trực tiếp với nhau, quá trình trao đổi nhiệt diễn ra kèm theo sự truyền khối (ví dụ như ngưng tụ hoặc bay hơi).

• Ưu điểm: Hiệu quả truyền nhiệt rất cao, đơn giản.
• Nhược điểm: Môi chất có thể bị trộn lẫn, chỉ dùng cho trường hợp đặc biệt.
• Ví dụ: Tháp giải nhiệt, thiết bị ngưng tụ hơi nước, bình tách khí – lỏng.

Trao đổi nhiệt gián tiếp (Indirect Contact Heat Exchanger)

Hai dòng môi chất được ngăn cách bằng bề mặt kim loại (ống, tấm…), chỉ có nhiệt năng được truyền qua vật ngăn.

• Ưu điểm: An toàn, không gây nhiễm bẩn môi chất.
• Nhược điểm: Hiệu suất thấp hơn so với trao đổi trực tiếp.
• Ứng dụng: Hầu hết các loại heat exchanger trong công nghiệp hiện nay (shell & tube, plate…).

Phân loại theo hướng dòng chảy

Dòng song song (Parallel Flow)

Hai môi chất nóng – lạnh chảy cùng chiều.

• Ưu điểm: Thiết kế đơn giản, dễ chế tạo.
• Nhược điểm: Hiệu suất truyền nhiệt không cao, vì chênh lệch nhiệt độ giảm nhanh ở đầu vào.
• Ứng dụng: Một số thiết bị trao đổi nhiệt nhỏ, dân dụng.

Dòng ngược chiều (Counter Flow)

Hai môi chất chảy ngược hướng nhau, là kiểu truyền nhiệt hiệu quả nhất.

• Ưu điểm: Giữ được chênh lệch nhiệt độ ổn định dọc chiều dài thiết bị, đạt hiệu suất tối đa.
• Nhược điểm: Cấu tạo phức tạp hơn một chút.
• Ứng dụng: Bộ trao đổi nhiệt ống chùm, ống lồng ống, hệ thống heat pump.

Dòng chéo (Cross Flow)

Hai dòng môi chất giao nhau vuông góc, thường gặp trong dàn trao đổi nhiệt không khí – nước.

• Ưu điểm: Kết cấu gọn, dễ bố trí.
• Nhược điểm: Hiệu suất trung bình, phụ thuộc nhiều vào hướng gió.
• Ứng dụng: Dàn ngưng điều hòa, két nước ô tô, bộ làm mát khí nén.

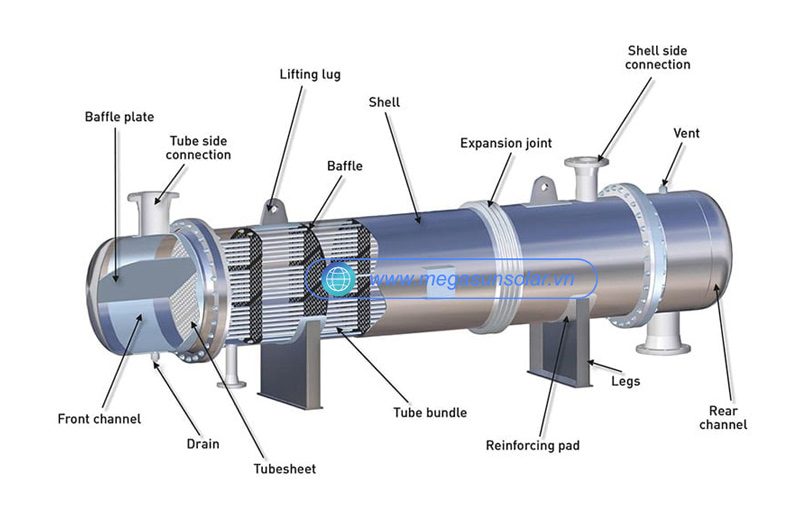

Cấu tạo cơ bản của Heat Exchanger là gì?

Dù có nhiều kiểu thiết kế khác nhau, nhưng về cơ bản, mọi heat exchanger đều có những thành phần cấu tạo chính sau:

Ống trao đổi nhiệt (Tube hoặc Tube Bundle)

Đây là bộ phận trung tâm của quá trình truyền nhiệt, nơi diễn ra sự trao đổi năng lượng giữa hai môi chất.

• Trong các bộ trao đổi nhiệt dạng ống chùm (shell and tube), hàng trăm ống nhỏ được sắp xếp thành chùm và đặt bên trong vỏ kim loại lớn.
• Một dòng lưu chất (thường là chất lỏng hoặc hơi) sẽ đi bên trong ống, trong khi dòng còn lại chảy bên ngoài ống (trong khoang vỏ).
• Vật liệu chế tạo ống thường là thép không gỉ, đồng, nhôm hoặc titan, có độ dẫn nhiệt cao, chống ăn mòn tốt và chịu được áp suất lớn.

Vai trò: tăng diện tích tiếp xúc truyền nhiệt, giúp quá trình trao đổi diễn ra hiệu quả và nhanh hơn.

Vỏ ngoài (Shell)

Vỏ (Shell) là phần bao bọc toàn bộ cụm ống trao đổi nhiệt, giúp định hướng và chứa dòng lưu chất thứ hai.

• Thông thường, vỏ được làm bằng thép carbon hoặc inox với khả năng chịu áp lực cao.
• Thiết kế vỏ có thể là dạng trụ tròn, được hàn kín hai đầu bằng nắp chụp (end cover).
• Trong bộ trao đổi nhiệt dạng shell & tube, dòng lưu chất trong vỏ (shell-side fluid) thường có áp suất thấp hơn so với dòng trong ống (tube-side fluid).

Vai trò: bao bọc, định hướng và bảo vệ các ống trao đổi nhiệt bên trong, đồng thời chịu tải trọng cơ học và áp suất từ môi chất.

Tấm chắn dòng chảy (Baffle Plate)

Baffle là những tấm kim loại dạng bản mỏng được bố trí xen kẽ bên trong vỏ.

• Chức năng chính là điều hướng dòng chảy của lưu chất bên ngoài ống theo dạng zic-zac hoặc xoắn quanh ống, giúp tăng thời gian tiếp xúc và tối ưu hiệu suất truyền nhiệt.
• Ngoài ra, baffle còn giúp cố định chùm ống bên trong vỏ, tránh rung lắc hoặc hư hỏng do áp lực dòng chảy.
• Tùy thiết kế, các loại baffle có thể là segmental (nửa vòng), disk and doughnut, or helical type.

Vai trò: cải thiện hiệu quả truyền nhiệt và đảm bảo độ ổn định cơ học cho hệ thống.

Ống phân phối và thu hồi lưu chất (Header, Inlet/Outlet Nozzle)

Đây là đầu vào và đầu ra của hai dòng môi chất trong quá trình trao đổi nhiệt.

• Mỗi phía (tube-side và shell-side) đều có đường ống nạp vào (inlet) và đường ống xả ra (outlet) riêng biệt.
• Các ống này thường được hàn nối hoặc bắt mặt bích (flange) để dễ tháo lắp khi bảo trì.
• Trong bộ trao đổi nhiệt dạng tấm, phần này được thay thế bằng khoang phân phối và thu hồi (manifold chamber), giúp phân bố đều lưu lượng giữa các tấm.

Vai trò: đảm bảo dòng chảy của môi chất được phân phối đều, tránh hiện tượng quá tải cục bộ hoặc áp suất chênh lệch lớn.

Bộ phận khác

• Gioăng (Gasket): được dùng để ngăn rò rỉ giữa các khoang, đặc biệt quan trọng trong plate heat exchanger.
• Thanh đỡ (Support Rods): giữ cố định cụm ống hoặc tấm trong suốt quá trình vận hành.
• Bộ cảm biến nhiệt, áp suất, van an toàn thường được gắn kèm để giám sát hiệu suất và đảm bảo an toàn vận hành.

Nguyên lý hoạt động của Heat Exchanger là gì?

Về bản chất, heat exchanger hoạt động dựa trên nguyên lý truyền nhiệt cơ bản: nhiệt luôn di chuyển từ vùng có nhiệt độ cao sang vùng có nhiệt độ thấp, cho đến khi đạt trạng thái cân bằng.

• Trong bộ trao đổi nhiệt, hai dòng môi chất (có thể là lỏng, khí, hoặc hơi) chảy gần nhau nhưng được ngăn cách bởi một vách kim loại mỏng có khả năng dẫn nhiệt cao.
• Khi dòng nóng đi qua, nhiệt năng từ môi chất nóng sẽ truyền qua vách kim loại, rồi chuyển sang dòng lạnh ở phía bên kia.
• Quá trình này diễn ra liên tục, nhờ đó môi chất lạnh tăng nhiệt độ, còn môi chất nóng giảm nhiệt độ.

Có thể mô tả quá trình truyền nhiệt qua ba giai đoạn liên tiếp:

1. Đối lưu từ dòng nóng sang bề mặt vách kim loại
2. Dẫn nhiệt xuyên qua vách ngăn kim loại
3. Đối lưu từ bề mặt kim loại sang dòng lạnh

Ba cơ chế này phối hợp nhịp nhàng, tạo nên quá trình truyền nhiệt hiệu quả và ổn định.

Ứng dụng thực tế của thiết bị trao đổi nhiệt

Nhờ cấu tạo đơn giản nhưng chắc chắn và hiệu suất truyền nhiệt cao, bộ trao đổi nhiệt được sử dụng rộng rãi trong hầu hết các ngành công nghiệp:

• Ngành năng lượng & nhiệt điện: Làm mát dầu bôi trơn, ngưng tụ hơi nước, gia nhiệt nước cấp lò hơi.
• Ngành hóa chất & dầu khí: Trao đổi nhiệt giữa các dung dịch ăn mòn, dầu thô, hoặc dung môi công nghiệp.
• Ngành thực phẩm & đồ uống: Gia nhiệt hoặc làm lạnh nước, sữa, dung dịch đường, bia, nước giải khát.
• Hệ thống HVAC & lạnh công nghiệp: Dùng để trao đổi nhiệt giữa môi chất lạnh và nước hoặc không khí.
• Hệ thống nước nóng dân dụng & năng lượng tái tạo: Kết hợp với bơm nhiệt (heat pump) hoặc máy nước nóng năng lượng mặt trời để tối ưu hiệu suất làm nóng nước.

Hy vọng bài viết đã giúp bạn hiểu rõ hơn về Heat Exchanger là gì cũng như cấu tạo và ứng dụng thực tế của thiết bị này. Nếu bạn đang tìm kiếm bộ trao đổi nhiệt chất lượng cao, hãy liên hệ ngay với Megasun Solar chúng tôi để được hỗ trợ chi tiết và nhận báo giá tốt nhất!
